CMOS逻辑门电路是在TTL电路问世以后, 所开辟出的第二种普遍利用的数字集成器件，从成长趋势来看，因为制作工艺的改良，CMOS电路的机能有能够超出TTL而成为占主导位置的逻辑器件。
CMOS电路的任务速率可与TTL比拟较，而它的功耗和抗搅扰才能则远优于TTL。另外，几近一切的超大范围存储器件，和PLD器件都接纳CMOS艺制作，且用度较低。
初期出产的CMOS门电路为4000系列，随后成长为4000B系列。以后与TTL兼容的CMO器件如74HCT系列等可与TTL器件互换利用。上面起首讨论CMOS反相器，而后先容其余CMOS逻辑门电路。
MOSFET有P沟道和N沟道两种，每种中又有耗尽型和加强型两类。由N沟道和P沟道两种MOSFET组成的电路称为互补MOS或CMOS电路。

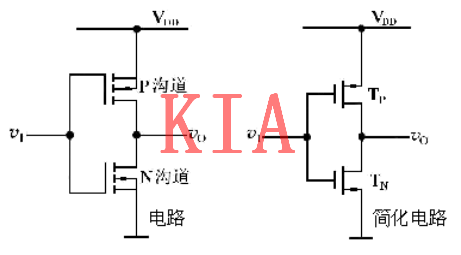

下图表现CMOS反相器电路,由两只加强型MOSFET构成,此中一个为N沟道布局，另外一个为P沟道结构。为了电路能一般任务，请求电源电压VDD大于两个管子的开启电压的相对值之和，即VDD>(VTN+|VTP|)。
1.任务道理
起首斟酌两种极限环境:当V1处于逻辑0时，响应的电压近似为0V;而当V1处于逻辑1时，响应的电压近似为VDD。假定在两种环境下N沟道管TN为任务管P沟道管Tp为负载管。可是，因为电路是互补对称的，这类假定能够是肆意的，相反的环境亦将致使不异的成果。

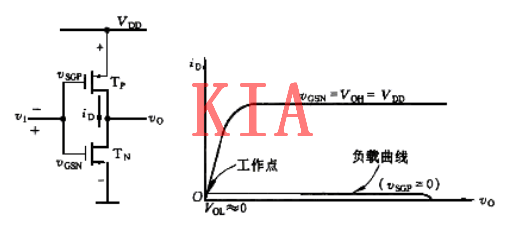

下图阐发了 当V1=VDD时的任务环境。在TN的输入特征iD-VDS(VGSN=VDD)(注重VDSN=V0)上，叠加一条负载线，它是负载管Tp在VSGp=0V时的输入特征iD-VsD。
因为VsGp

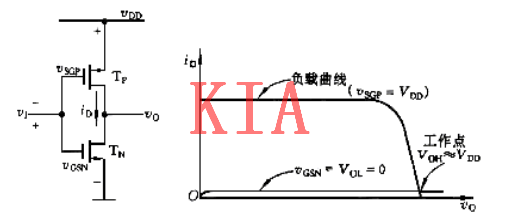

下图阐发了另外一种极限环境，此时对应于V1=0V。此时任务管TN在VGsN=0的环境下利用，其输入特征iD-VDs几近与横轴重合，负载曲线是负载管Tp在VsGP=VDD时的输入特征iD-VDs。
由图可知，任务点决议了VO=VOH≈VDD;经由进程两器件的电流靠近零值。可见上述两种极限环境下的功耗都很低。
2.传输特征

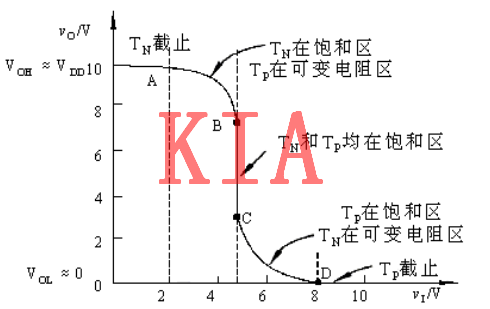

下图为CMOS反相器的传输特征图。图中VDD=10V, VTN=|VTP|=VT=2V。因为VDD> (VTN+|VTP|) ，是以，当VDD-|VTp|>vl>VTN时,TN和Tp两管同时导通。斟酌到电路是互补对称的，一器件可将另一器件视为它的漏极负载。
还应注重到，器件在缩小区(饱和区)显现恒流特征，两器件之一可看成高阻值的负载。是以，在过渡地区，传输特征变更比拟急剧。两管在V1=VDD/2处转换状态。
3.任务速率

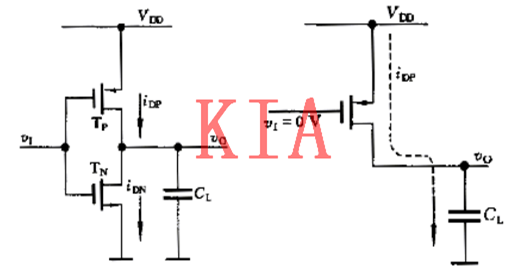

CMOS反相器在电容负载环境下，它的守旧时候与封闭时候是相称的，这是因为电路具备互补对称的性子。下图表现当V1=0V时，TN停止，Tp导通，由VDD经由进程Tp向负载电容CL充电的环境。因为CMOS反相器中，两管的gm值均设想得较大，其导通电阻较小，充电回路的时候常数较小。近似地，亦可阐发电容CL的放电进程。CMOS反相器的均匀传输提早时候约为10ns。
1.与非门电路
下图是2输入端CMOS与非门电路，此中包含两个串连的N沟道加强型MOS管和两个并联的P沟道加强型MOS管。每一个输入端连到一个N沟道和一个P沟道MOS管的栅极。
当输入端A、B中只需有一个为低电日常平凡，就会使与它相连的NMOS管停止，与它相连的PMOS管导通，输入为高电平;仅当A、B全为高电日常平凡，才会使两个串连的NMOS管都导通，使两个并联的PMOS管都停止，输出为低电平。
n个输入真个与非门必须有n个NMOS管串连和n个PMOS管并联。
2.或非门电路
下图是2输入端CMOS或非门电路。此中包含两个并联的N沟道加强型MOS管和两个串连的P沟道增强型MOS管。
当输入端A、B中只需有一个为高电日常平凡，就会使与它相连的NMOS管导通，与它相连的PMOS管截止，输入为低电平;仅当A、B全为低电日常平凡，两个并联NMOS管都停止，两个串连的PMOS管都导通，输入为高电平。
是以，这类电路具备或非的逻辑功效，其逻辑抒发式为L=A+B明显,n个输入真个或非门必须有n个NMOS管并联和n个PMOS管并联。
比拟CMOS与非门和或非门可知，与非门的任务管是相互串连的，其输入电压随管子个数的增添而增添;或非门则相反，任务管相互并联，对输入电压不致有明显的影响。因此或非门用得较多。
