电子元器件：三极管和场效应管引脚剖析-KIA MOS管
信息来历：本站 日期：2020-12-09
晶体三极管和场效应管申明：
晶体三极管：用于电压缩小或电路缩小的节制器件。能够把基极和集电极的间的电压Vbc缩小到几十到几百倍以上，在发射集和集电极之间以Vce的体例输入；还能够把基极电流Ib缩小β倍，而后在集电极以Ic情势输入。
场效应管：
原件要比晶体管小良多。晶体管便是一个小硅片。可是场效应管的布局要比晶体管的要庞杂。场效应管的沟道普通是几个纳米，也便是说场效应管的“硅片”的建造加倍庞杂并且体积要比晶体管小的多。
可是话又说返来。产业制作场效应管的集成电路要比晶体管的要简略良多。并且集成密度要比晶体管的要大良多。场效应管是电压节制电流的晶体管是电流节制电流型的。普通不能够间接代换的。除非略微转变一下电路布局。

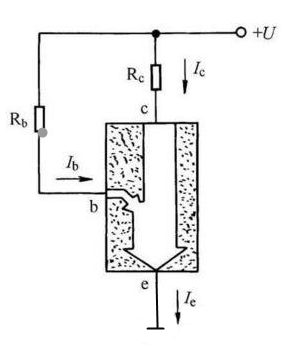

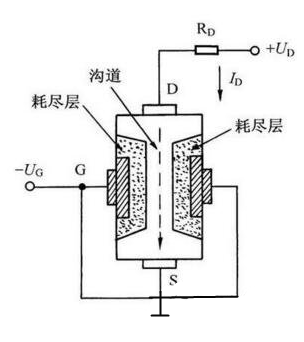

晶体三极管和场效应管道理图：
三极管和场效应管引脚
三极管

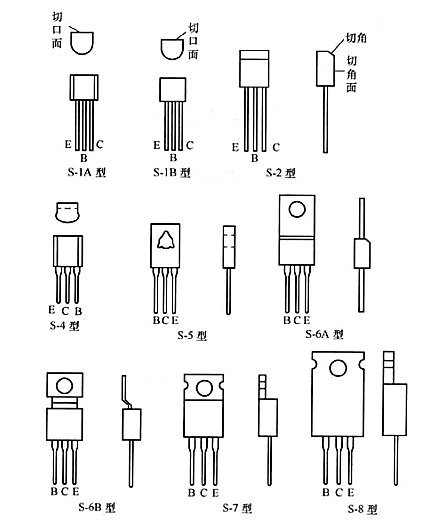

1.国产塑料封装三极管
S-1、S-2、S-4为小功率三极管；S-5~S-8为大功率三极管。

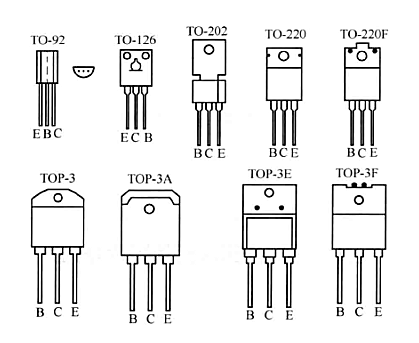

2.入口三极管
首要是TO系列
3.贴片三极管
场效应管

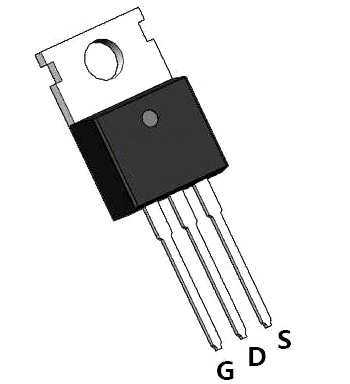

乍一看，场效应管和三极管的封装差未几，良多时辰都是逐一对应的干系。比方：三极管不管是PNP仍是NPN型，功率稍大的根基上都是BCE排布，而功率场效应管是GDS排布，G（栅极）和B（基极）对应节制端，C（集电极）和D（漏极）对应，E（发射极）和S（源极）对应。
三极管和场效应管对照

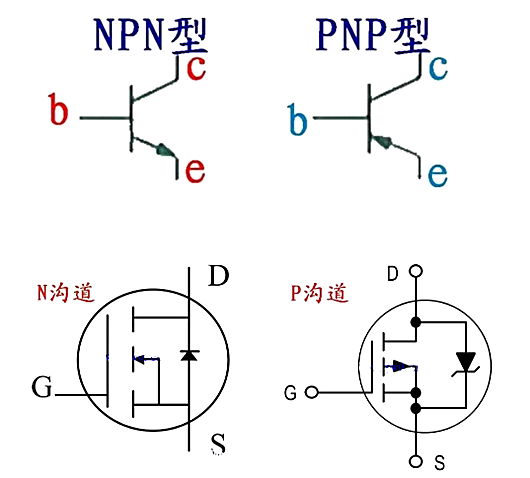

从电气图来看，二者是很类似的；固然二者最大的区分在于三极管为流控器件，而场效应管为压控器件。
对NPN型三极管，只需记着“集电极反偏，发射极正偏”；对NMOS，当Vgs》Vt时，DS导通，反之停止。
PNP/PMOS与N型相反。
三极管及场效应管引脚辨认

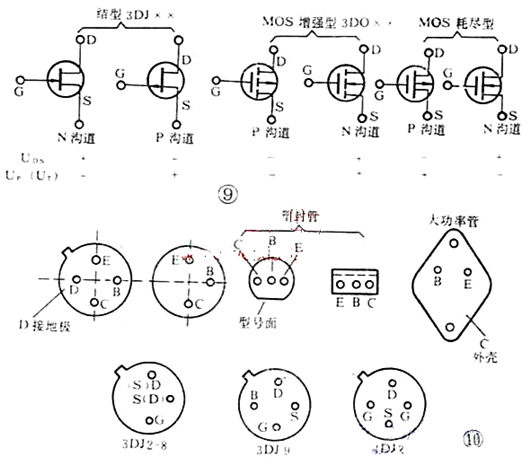

图10示出了最罕见的管子引脚摆列法。最近几年来如图ll所示的引脚捧列法管子也逐步增加，利用时必须搞清，吃不准时应查晶体管手册或用万用表丈量。
