场效应管：共源极缩小器常识详解-KIA MOS管

场效应管的根基利用:共源极缩小器

1.静态任务点的测试

上图为场效应管共源极缩小器尝试电路图。该电路接纳的自给偏压的体例为缩小器成立静态任务点，栅极经由过程R1接地，因R1中无电流流过，以是栅极与地等电位。即VG=0，可用万用表测出静态任务点IDQ和VDSQ值。

2.输入输入阻抗的测试

（1）  输入阻抗的丈量

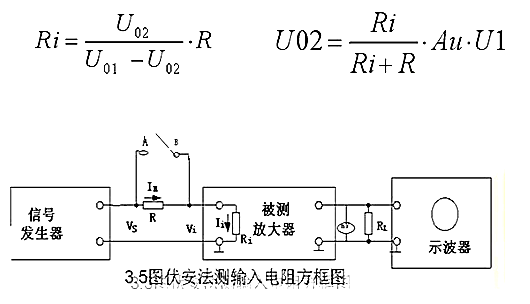

上图是伏安法测试缩小电路的毗连图。其在输入回路中串接一取样电阻R，输入旌旗灯号调剂在缩小电路用晶体管毫对地的交换电压VS与Vi，如许求得两头的电压为VR=VS－Vi，流过电阻R的电流现实便是缩小电路的输入电流Ii。

根据输入电阻的界说得：

（2）输入阻抗的丈量

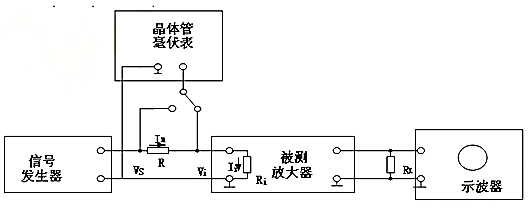

共源极缩小器输入阻抗的巨细，申明该缩小器带负载的能力。用伏安法测试缩小电路的输入阻抗的测试电路以下图所示。缩小器输入阻抗的巨细，申明该缩小器带负载的能  力。用伏安法测试缩小电路的输入阻抗的测试电路以下图所示。

输入旌旗灯号的频次仍挑选在缩小电路的中频段，输入旌旗灯号的巨细仍调剂到确保输入旌旗灯号不失真为前提，是以仍须用示波器监督输入旌旗灯号的波形。

第一步在不接负载RL的环境下，用毫伏表测得输入电压V01。

第二步在接上负载RL的环境下，用毫伏表测得输入电压V02。则：

（3）高输入阻抗Ｚｉ的测试.

后面讲了普通缩小器输入阻抗的丈量体例，下面以场效应管源极跟从器为例，先容高输入缩小器的输入阻抗的测试体例。

近似于源极跟从器如许的高输入阻抗缩小器的输入阻抗．常常能够等效成一个输入电阻Zｉ和一个输入电容Ｃｉ的并联情势，是以，必须分辩测出Ｒｉ和Ｃｉ的值能力肯定输入阻抗Ｚｉ的值。

丈量Ｒｉ，因为被测电路的输入阻抗很高，能够和毫伏表的输入阻抗比拟拟，若将毫伏表间接接到被测缩小电路的输入端，会引发严峻的测试偏差．为了削减小毫伏表并联接入引发的丈量偏差，请求毫伏表的输入电阻弘远于被测电路的输入电阻，普通请求大于20倍以上。

对普通的毫伏表来讲，是没法知足如许的请求的，可是被测电路是一的源极跟从用具有高输入阻抗，低输入阻抗的特色，因此，能够不间接测试缩小电路的输入电压，而是测其输出电压。

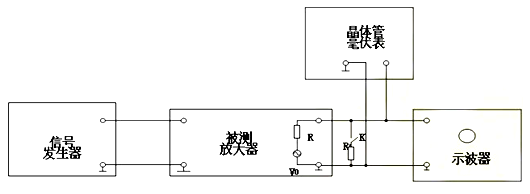

如图所示，电路中串入一个阻值较大的取样电阻R，测试时先将电阻Ｒ短路，测出缩小器的输入电压，Ｕ０１＝Ａｕ．Ｕi．再撤除Ｒ的短路线，测出输入电压Ｕ０２，则因为两次测试中Ａｕ和Ｕi都稳定，从而能够从下面两方程中求得缩小电路的输入电阻为：

1.根基请求

（1）结型场效应管的特征曲线测试

a.转移特征曲线测试

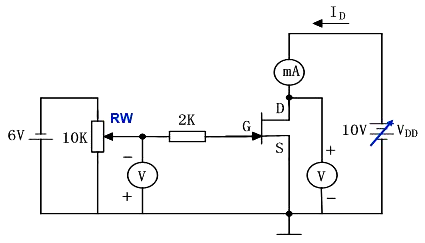

按上图接线,调理VDD使VDS=5V，而后调理RW（10KΩ）电位器，别离使VGS为0V ,－0.1V , － 0.2V ，－0.3 v,－0.4V ,－0.5V , － 0.6V , －1 V ,－2 V, 响应测出对应的各个漏极电流ID并记实之，在座标纸上画出一条VDS=5V的转换特征曲线。

b. 结型场效应管漏极特征曲线测试

调理Rw电位器，牢固VGS=0V,调理VDD别离使场效应管漏源电压VDS为0V，1V，2V，4V，6V，8V,10V，测出各对应的ID值，而后在座标纸上将各点连成一条滑腻的曲线。便可得VGS=0V时的一条漏极特征曲线。

c.   调理RW，别离牢固VGS为－0.3V，－0.5V，反复上述步骤，便可得出VGS=－0.3V，VGS=－0.5V时的别的两条特征曲线。

d.  跨导gm的测试

根据转移特征曲线数值，求出VGS在-0.1v和-0.2v之间时的跨导：

（2）根据本文图3-7毗连一个结型场效应管共源缩小电路。调理Rs使VGSQ=-0.2V，丈量并记实VDSQ、IDQ。已知输入正弦波旌旗灯号有用值 Vi=150mv    f=1000HZ    VDD=12V    RL=20kΩ，选2SK163（N沟道耗尽型场效应管）。

（3）丈量电路的缩小倍数Av、输入阻抗Ri、输入阻抗Ro并记实。
