MOS管利用电路|开关电路常识-KIA MOS管
信息来历：本站 日期：2020-12-08
MOS电路为单极型集成电路，又称为MOS集成电路，它接纳金属－氧化物半导体场效应管(MetalOxide Semi-conductor Field Effect Transistor,缩写为(MOSFET)制作，其首要特色是布局简单、制作便利、集成度高、功耗低，但速率较慢。
MOS集成电路又分为PMOS(P-channel Metal Oxide Semiconductor，P沟道金属氧化物半导体)、NMOS(N-channel Metal Oxide Semiconductor，N沟道金属氧化物半导体)和CMOS(ComplementMetal Oxide Semiconductor，复合互补金属氧化物半导体)等范例。
一、MOS管利用电路
进修过摹拟电路的人都晓得三极管是流控流器件，也便是由基极电流节制集电极与发射极之间的电流；而MOS管是压控流器件，也便是由栅极上所加的电压节制漏极与源极之间电流。

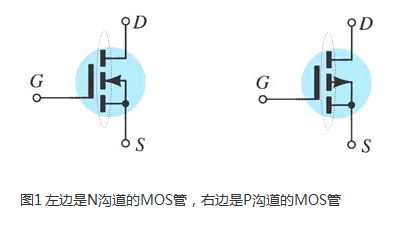

MOSFET管是FET的一种，能够被制作为加强型或耗尽型，P沟道或N沟道共四种范例，但现实应用的只需加强型的N沟道MOS管和加强型的P沟道MOS管。现实利用中，NMOS占多数。

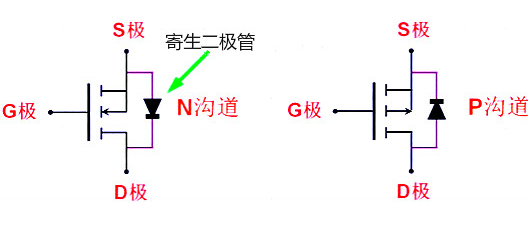

寄生二极管的标的目的若何判定呢？它的判定法则便是对N沟道，由S极指向D极；对P沟道，由D极指向S极。

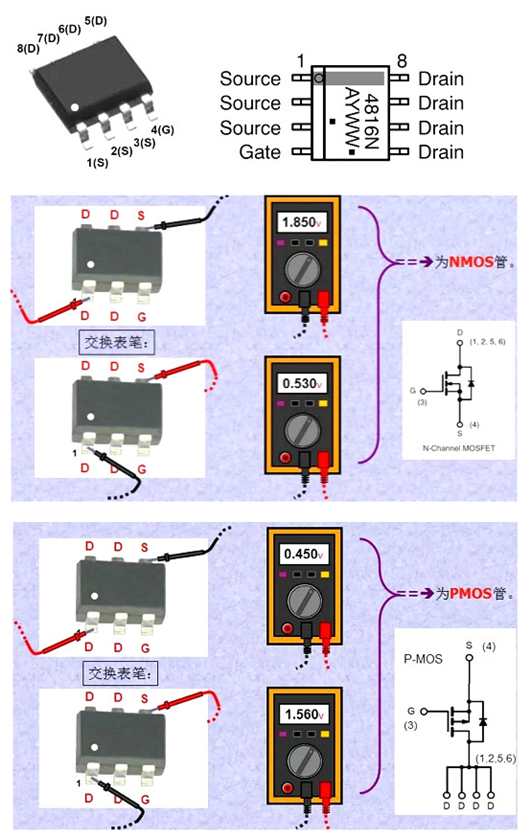

若何分辩MOS管三个极？
D极零丁位于一边，而G极是第4PIN。剩下的3个脚则是S极。它们的地位是绝对牢固的，记着这一点很有效。请注重：不管NMOS管仍是PMOS管，上述PIN脚简直定体例都是一样的。
二、MOS管导通特征
导通的意义是作为开关，相称于开关闭合。NMOS的特征：Vgs大于某一值管子就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达4V就能够了。PMOS的特征：Vgs小于某一值管子就会导通，合适用于源极接VCC时的环境（高端驱动）。

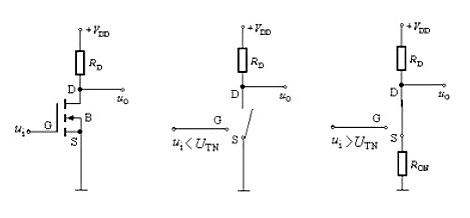

下图是MOS管开关电路，输入电压是Ui，输入电压是Uo。
当Ui较小时，MOS管是停止的， Uo＝Uoh＝Vdd；当Ui较大时，MOS管是导通的， Uo =Ron/(Ron+Rd)*Vdd，因为Ron<

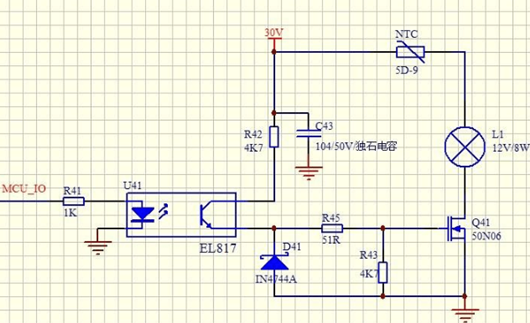

题目:此电路为甚么会烧坏Mos管?
阐发:
此电路是一个很是典范的小电流MOS管驱动电路，但LZ将之移到大电流利用上，水土不服，出了点小题目。
1.烧MOS管不是因为Q41不饱和而至，而是因为驱动电流缺乏，驱动大功率MOS管时(因为其栅极电容的存在)，没法疾速对其栅极电容充电，引发栅极电压回升迟缓，切换功耗大大增大，引起烧MOS管。
2. D41不能省，普通MOS管的栅极极限电压为15-16V,此稳压管起掩护MOS管感化，避免太高电压(本电路去掉R42时可高达+30V)对MOS管的栅极打击引发击穿破坏。
3. R42不能省，起到限定光耦最大输入电流，及对IN4744A的限流感化。因为光耦的最大输入电流普通较小，过份减小R42加大光耦输入电流，易引发光耦加快老化及破坏，是以，比拟好的方法是在光耦输入端用NPN三极管加一级射极跟从器,缩小输入驱动电流。别的，可在R45上并联一只几十至百皮皮法的小电容，起加快MOS管的饱和。
4. R43不能大幅增添，普通加大到10K为下限，其缘由在于，当MOS管关断时，贮存一定驱动电压的栅极电容经由过程R43放电，终究将MOS管关断，如R43太大，MOS管关断时候增添，关断速率减慢，引发关断时的切换功耗大大增大，引发烧MOS管。固然，最好的体例是在栅极加负压，加快MOS管关断，但如许本钱会高些。
