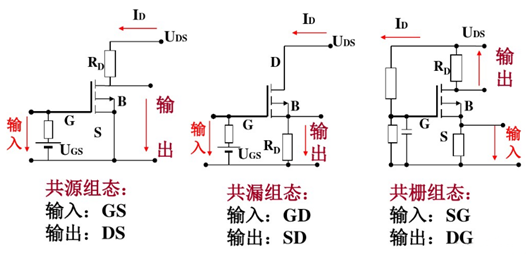

场效应管缩小电路的三种组态
按照场效应管在缩小电路中的毗连体例，场效应管缩小电路分为三种组态:共源极电路、共栅极电路和共漏极电路。
共源极电路(对应共射电路) :栅极是输入端，漏极是输入端，源极是输入输入的大众电极。
共栅极电路(对应共基电路) :源极是输入端，漏极是输入端，栅极是输入输入的大众电极。
共漏极电路(对应共集电极电路) :栅极是输入端，源极是输入端，漏极是输入输入的大众电极。
场效应管缩小电路特色
按照场效应管的布局和任务道理，和双极性三极管比拟可知，场效应管具备缩小感化。
场效应管的三个极和双极性三极管的三个极存在着对应干系即:
G(栅极)→>b(基极)
S(源极)→e(发射极)
D(漏极)→c(集电极)
以是按照双极性三极管缩小电路，可构成响应的场效应管缩小电路。
以NMOS (E)为例:
场效应管缩小电路特色-构成准绳:
(1)静态:恰当的静态任务点，使场效应管任务在恒流区，场效应管的偏置电路绝对简略。
(2)静态:能为交换旌旗灯号供给通路。
场效应管(FET) 缩小电路的阐发体例:
静态阐发:预算法、图解法。
静态阐发:微变等效电路法。
静态任务点与偏置电路
但由于两种缩小器件各自的特色，故不能将双极性三极管缩小电路的三极管简略地用处效应管代替，构成场效应管缩小电路。
双极性三极管是电流节制器件，构成缩小电路时，应给双极性三极管设置偏置偏流。
而场效应管是电压节制器件，故构成缩小电路时，应给场效应管设置偏置偏压:适合的栅极电压(简称栅压，为Q点电压)，保障缩小电路具备适合的任务点，防止输入波形发生严峻的非线性失真。
直流偏置电路
直流偏置电路:保障管子任务在饱和区，输入信号不失真。
由于场效应管品种较多，故接纳的偏置电路,其电压极性必须斟酌。
以N沟道为例:
N沟道的结型场效应管只能任务在Ugs<0的地区,MOS管又分为耗尽型和加强型，增强型任务在Ugs>0,而耗尽型任务在Ugs<0。
工程中常用的FET缩小电路的偏置体例有两种:
自给偏压电路
分压式偏置电路
(1)自偏压电路

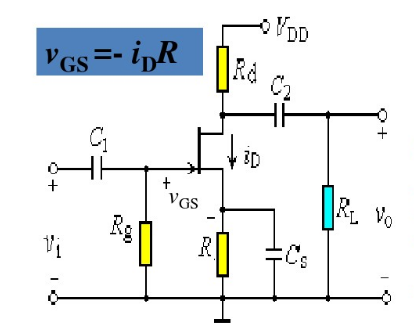

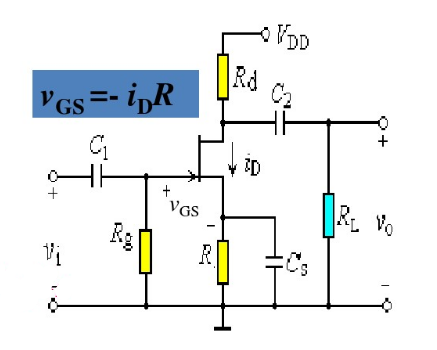

如图所示。由于在FET的源极接入了Rs，以是即便ugs=0，也有漏源电流Id流过Rs，而栅极经Rg接地，Ug=0V，故在静态时负栅压Ugs=Ug-Us=0V-IdRs。
可见该电路的直流偏压是靠自身源极电阻Rs上的压降设置的，故名自给偏压式电路。另电路Cs对Rs起交换旁路感化，Cs为源极旁路电容。
栅极电阻RG的感化:
(1)为栅偏压供给通路
(2)泻放栅极堆集电荷
源极电阻Rs的感化:供给负栅偏压
漏极电阻Rd的感化:把id的变更变为uds的变更

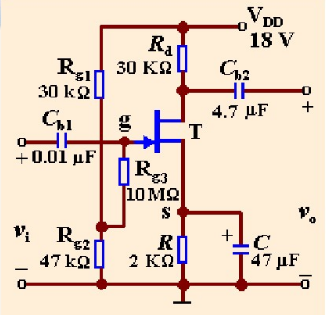

(2)分压式自偏压电路
这类直流偏置电路类同于自举式射极输入器的偏置电路。电源电压Vdd经RG1，RG2分压后，经RG3供给栅压:
同时Id在Rs上也发生直流压降Us=IDRS。因此FET的栅-源电压为:
