若何辨别运算缩小器和比拟器

辨别运算缩小器和比拟器：运算缩小器和比拟器不管表面或图纸标记都差未几，那末它们事实有甚么辨别，在现实利用中若何辨别运算缩小器和比拟器？明天来图文周全阐发一下，夯实大师的根本，让工程师更上一层楼。

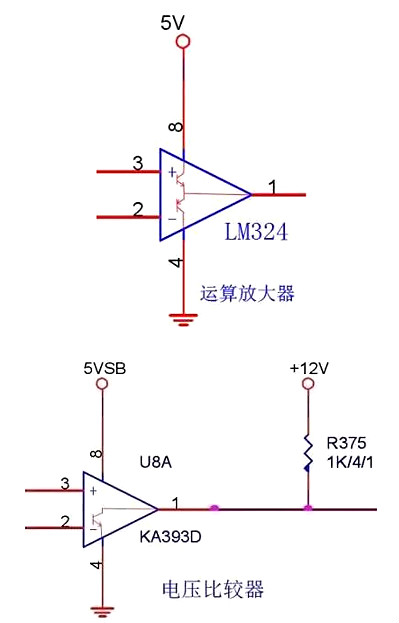

先看一下它们的外部辨别图:

从外部图能够看出运算缩小器和比拟器的不同在于输入电路。运算缩小器接纳双晶体管推挽输入，而比拟器只用一只晶体管，集电极连到输入端，发射极接地。

比拟器须要外接一个从正电源端到输入真个上拉电阻，该上拉电阻相称于晶体管的集电极电阻。

运算缩小器可用于线性缩小电路（负反应），也可用于非线性旌旗灯号电压比拟（开环或正反应）。

电压比拟器只能用于旌旗灯号电压比拟，不能用于线性缩小电路（比拟器不频次弥补） 。

二者都能够用于做旌旗灯号电压比拟，但比拟器被设想为高速开关，它有比运算缩小器更快的转换速率和更短的延时。

运算缩小器

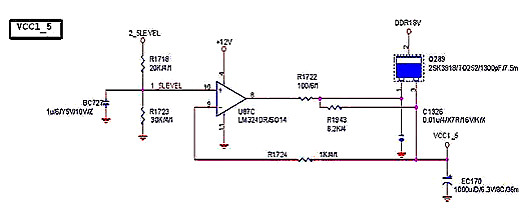

做为线性缩小电路，这个在主板电路图很罕见，普通用于稳压电路，利用负反应电路它与晶体管共同相称于一个三端稳压器，但利用起来更矫捷。以下图：

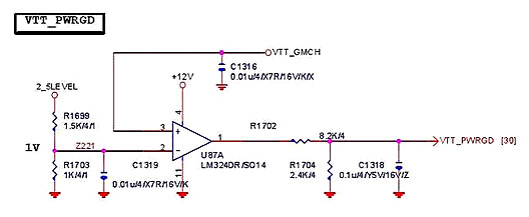

在良多环境下，须要晓得两个旌旗灯号中哪一个比拟大，或一个旌旗灯号什么时辰超越预设的电压（用作电压比拟）。用运算缩小器便可很轻易搭建一个简略电路完成该功效。当V+电压大于V-电压时，输入高电平。当V+电压小于V-电压时 ，输入低电平。以下图：

辨别运算缩小器和比拟器-运放和电压比拟器的实质辨别:

（1）缩小器与比拟器的首要辨别是闭环特征。

缩小器大都任务在闭环状况,以是请求闭环后不能自激。而比拟器大都任务在开环状况更寻求速率。对频次比拟低的环境缩小器完整能够取代比拟器(要主张输入电平)，反过去比拟器大局部环境不能看成缩小器利用。

由于比拟器为了进步速率停止优化，这类优化却减小了闭环不变的规模。而运放专为闭环不变规模停止优化，故降落了速率。以是不异价位层次的比拟器和缩小器最好是各司其责。

犹如缩小器能够用作比拟器一样，也不能解除比拟器也能够用作缩小器。可是你为了让它闭环不变所支出的价格能够跨越加一个缩小器。

换言之，看一个运放是看成比拟器仍是缩小器便是看电路的负反应深度.以是,浅闭环的比拟器有能够任务在缩小器状况并不自激。可是必然要作大批的实验,以保障在产物的一切任务状况下都不变!这时辰候你就要本钱/危险细心核算一下了。

（2）算缩小器和比拟器千篇一律，简略的讲，比拟器便是运放的开环利用，但比拟器的设想是针对电压门限比拟而用的，请求的比拟门限切确，比拟后的输入边沿回升或降落时候要短，输入合适TTL/CMOS 电平/或OC 等，不请求中间关键的精确度，同时驱动才能也不一样。普通环境：用运放做比拟器，大都达不到满幅输入，或比拟后的边沿时候太长，是以设想中罕用运放做比拟器为佳。

运放和比拟器的辨别：

比拟器和运放固然在电路图上标记不异，但这两种器件确有很是大的辨别，普通不能够交换，辨别以下：

1.比拟器的翻转速率快，约莫在ns 数目级，而运放翻转速率普通为us 数目级(特别的高速运放除外)。

2.运放能够接入负反应电路，而比拟器则不能利用负反应，固然比拟器也有同相和反相两个输入端，但由于其外部不相位弥补电路，以是，若是接入负反应，电路不能不变任务。外部无相位弥补电路，这也是比拟器比运放速率快良多的首要缘由。

3.运放输入级普通接纳推挽电路，双极性输入。而大都比拟器输入级为集电极开路布局，以是须要上拉电阻，单极性输入，轻易和数字电路毗连。

（3）比拟器(LM339和LM393)输入是集电极开路(OC)布局，须要上拉电阻才能有对外输入电流的才能。而运放输入级是推挽的布局，有对称的拉电流和灌电流才能。别的比拟器为了加速呼应速率，中间级很少，也不外部的频次弥补。运放则针对线性区任务的须要插手了弥补电路。以是比拟器(LM339 和LM393)不适协作运放用。

运放在开关电源中首要用于反应电路、过流掩护的采样缩小等等。
