场效应管缩小电路的直流偏置电路

甚么是偏置电路

晶体管构成的缩小器要做到不失真地将旌旗灯号电压缩小，就必须保障晶体管的发射结正偏、集电结反偏。即应当设置它的任务点。

所谓任务点便是经由过程内部电路的设置使晶体管的基极、发射极和集电极处于所请求的电位（可按照计较取得）。这些内部电路就称为偏置电路。

场效应管偏置电路

场效应管偏置电路为了使缩小电路一般地任务能把输出旌旗灯号不失真地加以缩小，必须有一个适合而不变的静态任务点为缩小电路供给直流电流和直流电压的电路。

叫做直流（静态）偏置电路，简称偏置电路因为各类电子电路对偏置电路有差别的请求，以是在现实电路中加设的偏置电路也有所差别。

场效应管缩小电路的根基布局

场效应管与晶体管一样，也具备缩小感化，但与通俗晶体管是电流节制型器件相反，场效应管是电压节制型器件。它具备输出阻抗高、噪声低的特色。

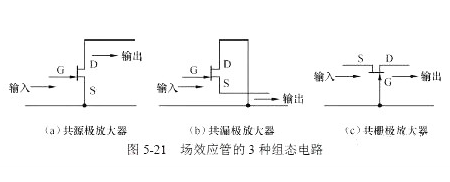

场效应管的3个电极，即栅极、源极和漏极别离相称于晶体管的基极、发射极和集电极。图5-21所示是场效应管的3种组态电路，即共源极、共漏极和共栅极缩小器。图5-21（a）所示是共源极缩小器，它相称于晶体管共发射极缩小器，是一种最经常使用的电路。

图5-21（b）所示是共漏极缩小器，相称于晶体管共集电极缩小器，输出旌旗灯号从漏极与栅极之间输出，输出旌旗灯号从源极与漏极之间输出，这类电路又称为源极输出器或源极跟从器。

图5-21（c）所示是共栅极缩小器，它相称于晶体管共基极缩小器，输出旌旗灯号从栅极与源极之间输出，输出旌旗灯号从漏极与栅极之间输出，这类缩小器的高频特征比拟好。

绝缘栅型场效应管的输出电阻很高，若是在栅极上感到了电荷，很不轻易泄放，极易将PN结击穿而形成破坏。

为了防止发生PN结击穿破坏，寄存时应将场效应管的3个极短接；不要将它放在静电场很强的处所，须要时可放在屏障盒内。焊接时，为了防止电烙铁带有感到电荷，应将电烙铁从电源上拔下。焊进电路板后，不能让栅极悬空。

场效应管缩小电路的直流偏置电路

由场效应管构成缩小电路时，也要成立适合的静态任务点Q，并且场效应管是电压节制器件，是以须要有适合的栅-源偏置电压。经常使用的直流偏置电路有两种情势，即自偏压电路和分压式自偏压电路。

1．自偏压电路

图1（a）所示电路是一个自偏压电路，此中场效应管的栅极经由过程电阻Rg接地，源极经由过程电阻R 接地。这类偏置体例靠漏极电流ID在源极电阻R上发生的电压为栅-源极间供给一个偏置电压VGS，故称为自偏压电路。

静态时，源极电位VS=IDR。因为栅极电流为零，Rg上不电压降，栅极电位VG=0，以是栅源偏置电压VGS= VG–VS= –IDR 。耗尽型MOS管也可接纳这类情势的偏置电路。

图1（b）所示电路是自偏压电路的惯例，此中VGS=0。明显，这类偏置电路只合用于耗尽型MOS管，因为在栅源电压大于零、即是零和小于零的必然规模内，耗尽型MOS管均能一般任务。

加强型MOS管只要在栅-源电压到达其开启电压VT时，才有漏极电流ID发生，是以这类管子不能用于图1所示的自偏压电路中。

2．分压式偏置电路

分压式偏置电路是在自偏压电路的根本上加接分压电路后构成的，如图2所示。静态时，因为栅极电流为零，Rg3上不电压降，以是栅极电位由Rg2与Rg1对电源VDD分压获得，即

这类偏置体例一样合用于结型场效应管或耗尽型MOS管构成的缩小电路。
