电路设想中的细节：发明这些细节，解救电路，良多工程师在实现一个名目后，发明全部名目大局部的时候都花在“调试检测电路整改电路”这个阶段，也恰是这个阶段，良多名目不体例停止下去，障碍在何处。想要疾速实现名目，挣脱尝试调试时的沉闷，忧?不晓得题目出在那里，快点领会上面这些电路设想中的细节吧!
电路设想中的细节剖析：
1.为了取得具备杰出不变性的反应电路，凡是请求在反应环里面利用一个小电阻或扼流圈给容性负载供给一个缓冲。
2.积分反应电路凡是须要一个小电阻（约560欧）与每一个大于10pF的积分电容串连。
3.在反应环外不要利用自动电路停止滤波或节制EMC的RF带宽，而只能利用主动元件（最好为RC电路）。仅仅在运放的开环增益比闭环增益大的频次下，积分反应体例才有用。在更高的频次下，积分电路不能节制频次呼应。
4.为了取得一个不变的线性电路，一切毗连必须利用主动滤波器或其余按捺体例（如光电断绝）停止掩护。

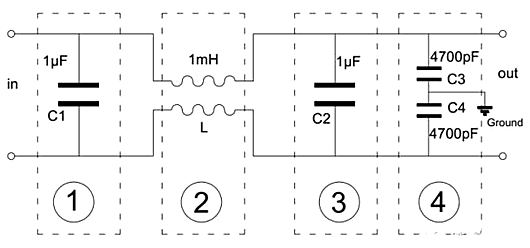

5.利用EMC滤波器，并且与IC相干的滤波器都应当和本地的0V参考立体毗连。
6.在外部电缆的毗连处应当安排输入输入滤波器，任何在不屏障体系外部的导线毗连处都须要滤波，由于存在天线效应。别的，在具备数字旌旗灯号处置或开关形式的变更器的屏障体系外部的导线毗连处也须要滤波。
7.在摹拟IC的电源和地参考引脚须要高品质的RF去耦，这一点与数字IC一样。可是摹拟IC凡是须要低频的电源去耦，由于摹拟元件的电源噪声按捺比（PSRR）在高于1KHz后增添很少。
在每一个运放、比拟器和数据转换器的摹拟电源走线上都应当利用RC或LC滤波。电源滤波器的拐角频次应当对器件的PSRR拐角频次和斜率停止弥补，从而在全部任务频次规模内取得所希冀的PSRR。
8.对高速摹拟旌旗灯号，按照其毗连长度和通讯的最高频次，传输线手艺是必需的。即便是低频旌旗灯号，利用传输线手艺也能够改良其抗搅扰性，可是不准确婚配的传输线将会发生天线效应。
9.避免利用高阻抗的输入或输入，它们对电场长短常敏感的。
10.由于大局部的辐射是由共模电压和电流发生的，并且由于大局部情况的电磁搅扰都是共模题目发生的，是以在摹拟电路中利用均衡的发送和领受（差分形式）手艺将具备很好的 EMC结果，并且能够削减串扰。
均衡电路（差分电路）驱动不会利用0V参考体系作为前往电流回路，是以能够避免大的电流环路，从而削减RF辐射。
11.比拟器必须具备滞后（正反应），以避免由于噪声和搅扰而发生的毛病的输入变更，也能够避免在断路点发生振荡。不要利用比须要速率更快的比拟器（将dV/dt坚持在知足请求的规模内，尽能够低）。
12.有些摹拟IC自身对射频场出格敏感，是以经常须要利用一个装置在PCB上，并且与 PCB的地立体相毗连的小金属屏障盒，对如许的摹拟元件停止屏障。
