PWM驱动MOS管H桥电路：H桥是一个典范的直流机电节制电路，因为它的电路形状酷似字母H，故得名与“H桥”。4个三极管构成H的4条垂直腿，而机电便是H中的横杠（注重：图中只是简单表现图，而不是完全的电路图，此中三极管的驱动电路不画出来）。
PWM驱动MOS管H桥电路-H桥驱动道理
1.机电驱动
电路起首，单片性可以或许输出直流旌旗灯号，可是它的驱动能力也是无限的，以是单片机通俗做驱动旌旗灯号，驱动大的功率管如Mos管，来发生大电流从而驱动机电，且占空比巨细可以或许颠末驱动芯片节制加在机电上的平均电压达到转速调度的目标。
机电驱动首要接纳N沟道MOSFET构建H桥驱动电路，H 桥是一个典范的直流机电节制电路，因为它的电路形状酷似字母 H，故得名曰“H 桥”。4个开关构成H的4条垂直腿，而机电便是H中的横杠。要使机电运行，必需使对角线上的一对开关导通，颠末差别的电流方历来节制机电正反转，其连通电路如图所示。
2.H桥驱动道理
理论驱动电路中通常要用硬件电路便利地节制开关，机电驱动板首要接纳两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个MOS管构成的振荡，全桥电路是四个MOS管构成的振荡。

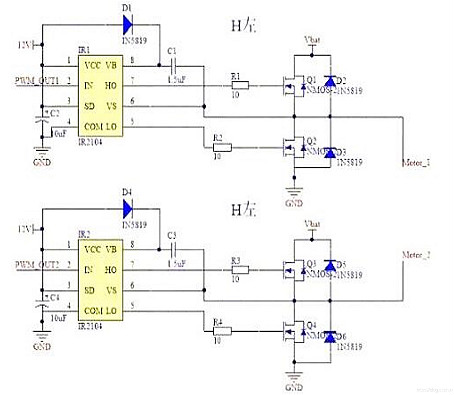

此中，IR2104型半桥驱动芯片可以或许驱动高端和低端两个N沟道MOSFET，能供给较大的栅极驱动电流，并具备硬件死区、硬件防同臂导通等服从。利用两片IR2104型半桥驱动芯片可以或许构成无缺的直流机电H桥式驱动电路，并且IR2104代价昂贵，服从完美，输出功率绝对HIP4082较低，此打算接纳较多。
别的，因为驱动电路可以或许会发生较大的回灌电流，为防止对单片机发生影响，最好用断绝芯片断绝，断绝芯片拔取有良多体例，如2801等，这些芯片常做节制总线驱动器，感化是前进驱动能力，知足必然前提后，输出与输出不异，可遏制数据单向传输，即单片机旌旗灯号可以或许到驱动芯片，反过去不行。
MOS管h桥机电驱动电路图
1.典范mos管H桥直流机电节制电路

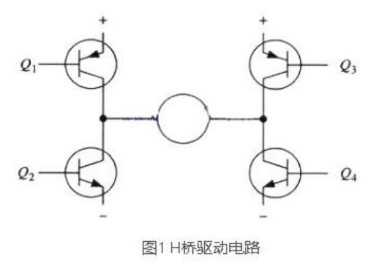

电路得名于“H桥驱动电路”是因为它的形状酷似字母H。4个三极管构成H的4条垂直腿，而机电便是H中的横杠（寄望：图1及随后的两个图都只是表现图，而不是无缺的电路图，此中三极管的驱动电路不画出来）。

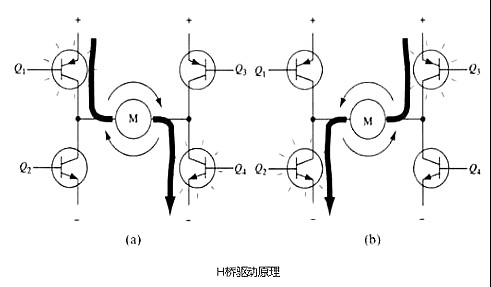

如图所示，H桥式机电驱动电路包含4个三极管和一个机电。要使机电运行，必需导通对角线上的一对三极管。根据差别三极管对的导通状态，电流可以或许会从左至右或从右至左流过机电，从而节制机电的转向。

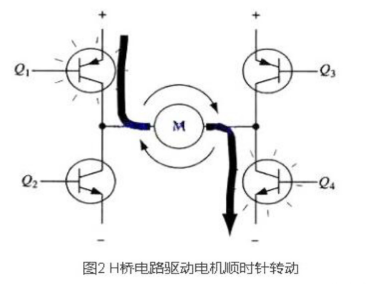

要使机电运行，必需使对角线上的一对三极管导通。比方，如图2所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过机电，而后再经Q4回到电源负极。按图中电流箭头所示，该流向的电流将驱动机电顺时针动弹。当三极管Q1和Q4导通时，电流将从左至右流过机电，从而驱动机电按特定标的目的动弹（机电周围的箭头唆使为顺时针标的目的）。

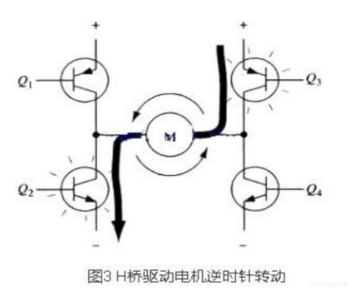

图3所示为另外一对三极管Q2和Q3导通的状态，电流将从右至左流过机电。当三极管Q2和Q3导通时，电流将从右至左流过机电，从而驱动机电沿另外一标的目的动弹（机电周围的箭头表现为逆时针标的目的）。
PWM驱动MOS管H桥电路-使能节制和标的目的逻辑
驱动机电时，保障H桥上两个同侧的三极管不会同时导通非常主要。假设三极管Q1和Q2同时导通，那末电流就会从正极穿过两个三极管间接回到负极。
此时，电路中除三极管外不其余任何负载，因此电路上的电流就可以或许达到最大值（该电流仅受电源机能限定），以致烧坏三极管。基于上述启事，在理论驱动电路中通常要用硬件电路便利地节制三极管的开关。

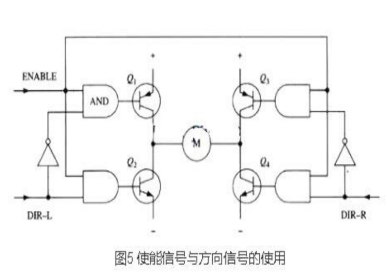

改进电路在底子H桥电路的根抵上增添了4个与门和2个非门。4个与门统一个“使能”导通旌旗灯号相接，如许，用这一个旌旗灯号就可以节制全部电路的开关。
而2个非门颠末供给一种标的目的输人，可以或许保障任何时候在H桥的同侧腿上都只要一个三极管能导通。（与本节后面的表现图一样，图4所示也不是一个无缺的电路图，出格是图中与门和三极管间接跟尾是不能一般任务的）
接纳以上方法，机电的运行就只要求用三个旌旗灯号节制：两个标的目的旌旗灯号和一个使能旌旗灯号。假设DIR-L旌旗灯号为0，DIR-R旌旗灯号为1，并且使能旌旗灯号是1，那末三极管Q1和Q4导通，电流从左至右流经机电（如图5所示）;假设DIR-L旌旗灯号变为1，而DIR-R旌旗灯号变为0，那末Q2和Q3将导通，电流则反向流过机电。

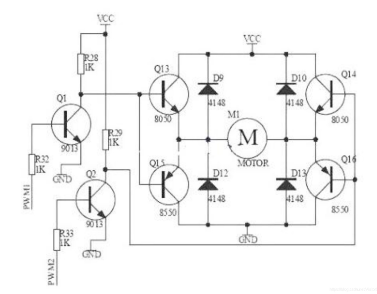

理论利用的时候，用分立元件制作H桥是很省事的，幸亏现在市道上有良多封装好的H桥集成电路，接上电源、机电和节制旌旗灯号就可以或许利用了，在额外的电压和电流内利用非常便利坚固。附两张分立元件的H桥驱动电路：
