二级效应
体效应

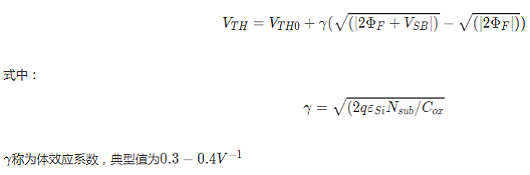

因为源极和衬底之间存在电压差，是的器件的电流方程偏离上述公式。首要是因为当源极与衬底存在压差时，阈值电压会发生变更，具体可参考刘恩科等著《半导体物理》第七版第八章MOS结构的先容。斟酌体效应后阈值电压变更为：
沟道长度调制
沟道长度调制与前述的Leff和LDrawn的差别差别，前者是因为电流到达饱和后，在Leff中的导电粒子现实占有的沟道长度，当VGS增大，Leff会进一步减小，后者是因为工艺的设想和电子的热活动特征所引发的抱负与现实的长度差别，器件一旦出产就已牢固。

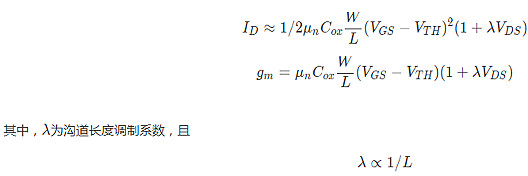

斟酌沟道长度调制效应后的饱和电流方程为：
亚阈值导电

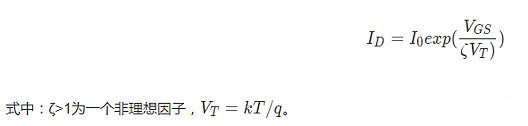

后面会商的电流方程都是在VGS－VTH > 0的环境下，现实受骗VGS ≈ VTH时一个弱的反型层依然存在，乃至VGS < VTH时ID也不是无穷小，而是与VGS显现指数干系，该效应就称之为亚阈值导电，且有：
亚阈值导电因为其指数级的增添体例，会使得器件会有较大的增益，可是因为其电流较小，使得电路的速率时极为无穷的。
MOS管的小旌旗灯号等效：
前述咱们先容了电路的大旌旗灯号模子即直流旌旗灯号模子，可是现实的利用中旌旗灯号常常表现出交换小信号的特征，其幅值远小于直流旌旗灯号，在电路中咱们凡是会斟酌电路的交换缩小环境，这使得须要在前述大旌旗灯号的根本上对交换小旌旗灯号停止阐发。
所谓小旌旗灯号模子，是指电路中各个管子都普通工作在指定的地区（凡是为饱和区）的环境下，施加一个低频的小旌旗灯号增量斟酌管子漏源之间的电流变更环境。因为泄电流是栅源之间的电压的函数，能够经由过程一个压控电流源来停止小旌旗灯号等效。

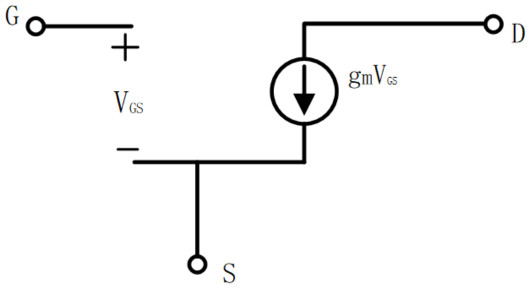

1.不斟酌二级效应时，等效模子以下，gm是栅源电压转换为电流的才能，也便是咱们后面提到的跨导。

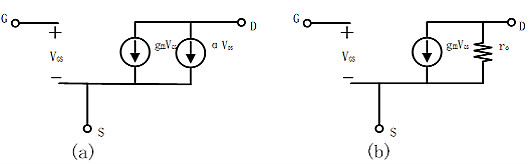

2.斟酌沟长调制效应时，泄电流随漏源电压变更而变更，是以，将其等效为一个由$V_{DS}$节制的压控电流源，以下图（a）同时能够察看到$V_{DS}$施加在电流源的两头，且其电流巨细随$V_{DS}$线性增添，现实上知足线性电阻的性子，故也可将其等效为一个线性电阻$r_o$，如图（b）

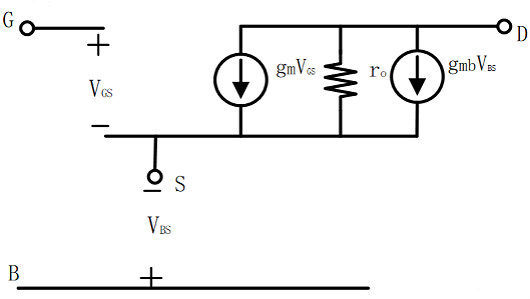

3. 斟酌衬底偏置效应（体效应） 后面咱们提到，MOSFET是一个四端器件，凡是将衬底和源极相轮作为三端器件利用，可是斟酌体效应时，$V_{BS}$会对泄电流发生影响，狭义下去看，衬底起到了MOSFET另外一个栅的感化，近似的用一个压控电流源对其发生的影响停止摹拟，其等效模子如下图：

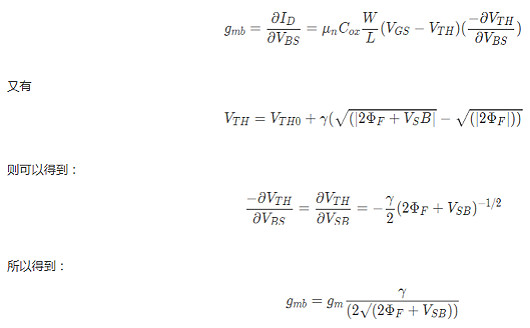

经由过程类比跨导的界说，能够获得：

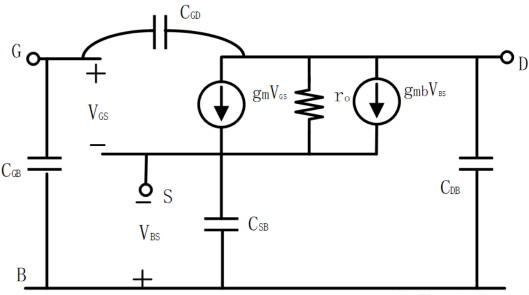

该当注重到的是，前述模子均斟酌的是低频小旌旗灯号模子，在高频旌旗灯号下，还该当斟酌MOS管的寄生电容，可是在普通的如缩小器的设想中，上述模子已充足，斟酌电容后完全的小旌旗灯号模子为：
