MOS管、三极管-电平转换电路阐发

电平转换电路在电路设想中会常经常使用到，市道上也有公用的电平转换芯片，公用的电平转换芯片首要是其转换速率较快，多利用在速率较高的通信接口，普通对速率请求不高的节制电路，则可利用此文先容的分立器件搭建的电平转换电路。

1、NPN三极管

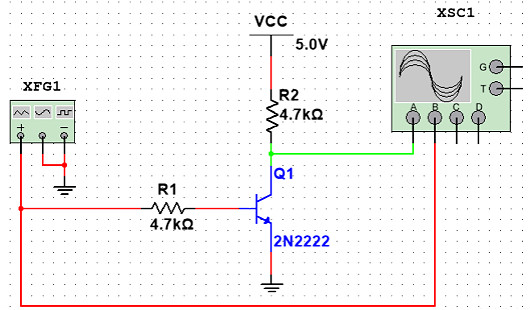

下图利用NPN三极管搭建的电平转化电路属于单向的电平转换

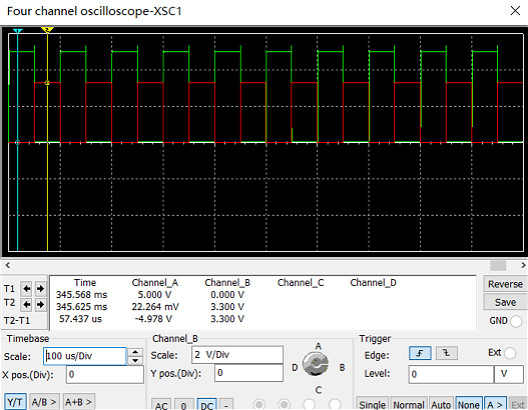

旌旗灯号产生器：3.3V，10k，50%，方波

注重事变：

（1）该电路的旌旗灯号只能单向传输，b→c。也能够利用NPN三极管+二极管摹拟一个NMOS管来完成双向传输，但 普通不会如许利用，故此处不做先容；

（2）输入输入为反向，可经由进程两个三极管处理反向的题目，但会影响全体电路的延时和转换速度；

（3）三极管所能到达的开关速率约为几十khz，下次补上现实的测试数据。

备注：该电路所能到达的转换速率首要由三极管的导通延时和c极的放电回路所产生的延时、三极管的断开延时和c极的充电回路所产生的延时产生。三极管普通不存在导通延时，且ce导通时，ce自身便是“很是好”的放电回路，故放电回路也不会存在延时题目，即导通时代几近不存在延时。

三极管断开时会存在延时，普通为us级别，差别型号详细参数也差别，且断开时，c极须要充电，即R2、Cce的充电回路也会产生延时，此延时普通取3个\tau的延时，故断开时代的总延时为Toff  + 3R2 * Cce = Toff + 3\tau，对普通利用而言，断开时代的总延时须要小于1/3的时候长度。

即Toff + 3\tau ＜ 1/3 * 1/2T，故T ＞ 6（Toff + 3\tau）。故现实上最大的转换频次为f ＜1/{6(Toff + 3\tau)}。Toff和Cce可经由进程三极管规格书查阅，R2为设想参数。

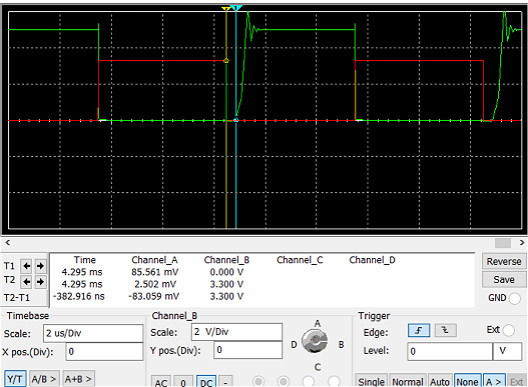

图3中的T1-T2即为三极管的断开延时，此仿真数据为383ns。

上述现实频次是基于两个前提前提：1、50%占空比；2、断开时代的总延时须要小于1/3的时候长度。

2、NMOS管

下图利用NMOS管搭建的电平转化电路属于双向的电平转换

旌旗灯号产生器：3.3V，10k，50%，方波（图5）；5.0V，10k，50%，方波（图7）

道理阐发：

（1）S→D标的目的

S为低电日常平凡，Vgs导通，故漏极D为低电平；此处须要注重电路是不是知足Vgs的导通电压

S为高电日常平凡，Vgs停止，故漏极D由于VCC1的上拉而为高电平。

（2）D→S标的目的

D为低电日常平凡，存在VCC、R2、NMOS的体二极管回路，故源极S为低电平；二极管压降巨细和流过的电流相干

D为高电日常平凡，上述回路不存在，故源极S由于VCC的上拉而为高电平。

注重事变：

（1）VCC1 ＞ VCC - 0.7，不然在D→S传输高电日常平凡会呈现题目，即Vs = VCC1+ 0.7，此时的Vs < VCC；

（2）须要注重MOS管的Vgs导通电压，普通触及到1.8V的电路须要注重器件选型；

（3）MOS管所能到达的开关速率约为100khz摆布（须要将R1改成0Ω），下次补上现实的测试数据；

（4）PMOS管只能完成单向的电平转换，不能双向。

备注：D→S标的目的，源极的高电平会呈现5.0V的峰值（图7），由于ds之间存在寄生电容，所以d级电平疾速的从0变为5.0V时，存在电荷泵景象（电容两头的电压不能渐变），致使s级的电压间接泵到5.0V，但顿时会经由进程R2、VCC将过剩的电压开释掉。

若将旌旗灯号产生器XFG1的回升时候设置为1us（默许为1ps）,则几近不存在5.0V峰值，由于此时s级在泵到5.0V的进程中就已同时经由进程R2、VCC泄放电压了。

将R1改成0Ω便处理了电荷泵的峰值题目，且开关速率能大幅进步，达到100k摆布，由于此时的R1*Cgs的延时变小了，MOS管开关速率变快了。MOS管是电压驱动型，R1改成0Ω不会存在甚么题目。

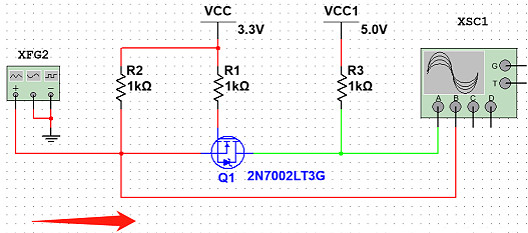

图4  S→D

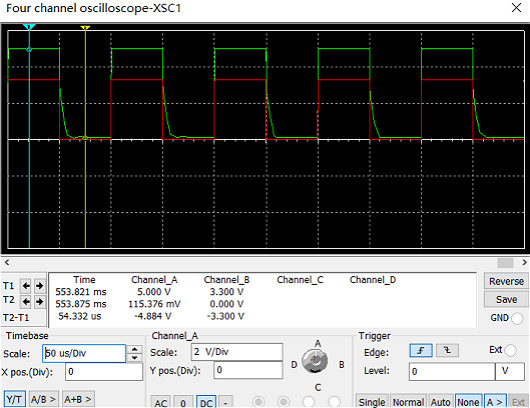

图5  S→D仿真数据

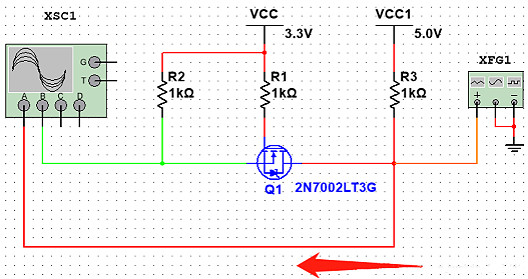

图6  D→S

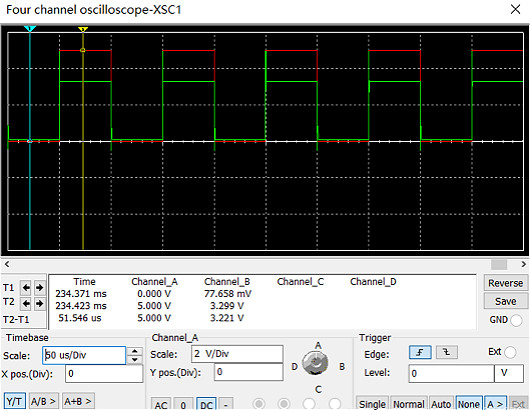

图7  D→S仿真数据
