MOS管及其扩大常识

明天简略总结一下MOS管，金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，源极上加有充足的正电压(栅极接地)时，栅极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。

转变栅压能够转变沟道中的空穴密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。若是N型硅衬底外表不加栅压就已存在P型反型层沟道，加上恰当的偏压，能够使沟道的电阻增大或减小。

如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。

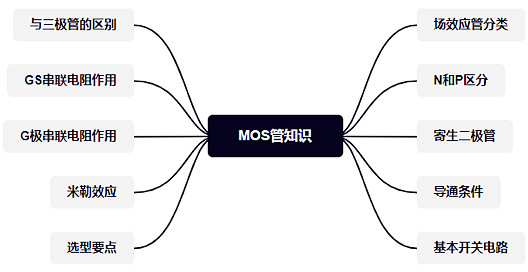

下图是本文常识点

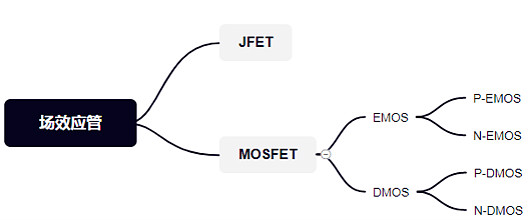

场效应管分类

场效应管分为结型（JFET）和金属-氧化物-半导体型（MOSFET）两种范例。JFET的英文全称是Junction Field-Effect Transistor，也分为N沟道和P沟道两种，在现实中几乎不必。

MOSFET英文全称是Metal-Oxide-Semiconductor Field-Effect Transistor，利用遍及，MOSFET通俗称MOS管。

MOSFET有加强型和耗尽型两大类，加强型和耗尽型每类上面都有NMOS和PMOS。加强型MOS管的英文为Enhancement MOS或EMOS，耗尽型MOS管的英文为Depletion MOS或DMOS。

通俗主板上利用最多的是加强型MOS管，NMOS最多，通俗多用在旌旗灯号节制上，其次是PMOS，多用在电源开关等方面，耗尽型几近不必。

N和P辨别

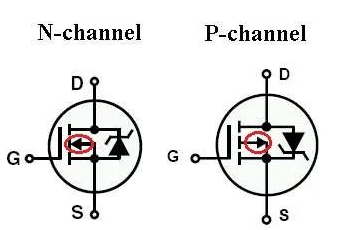

以下白色箭头指向G极的为NMOS，箭头背向G极的为PMOS。

寄生二极管

由于出产工艺，通俗的MOS管会有一个寄生二极管，有的也叫体二极管。

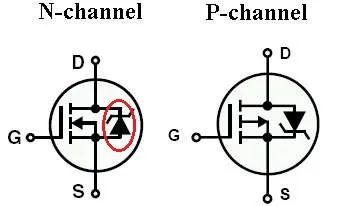

白色标注的为体二极管

从上图能够看出NMOS和PMOS寄生二极管标的目的不一样，NMOS是由S极→D极，PMOS是由D极→S极。

寄生二极管和通俗二极管一样，正接会导通，反接停止，对NMOS，当S极接正，D极接负，寄生二极管会导通，反之停止；对PMOS管，当D极接正，S极接负，寄生二极管导通，反之停止。

某些利用场所，也会挑选走体二极管，以下降DS之间的压降（体二极管的压降是比MOS的导通压降大良多的），同时也要存眷体二极管的过电流才能。

当知足MOS管的导通前提时，MOS管的D极和S极会导通，这个时辰体二极管是停止状况，由于MOS管的导通内阻极小，通俗mΩ级别，流过1A级别的电流，也才mV级别，以是D极和S极之间的导通压降很小，缺乏以使寄生二极管导通，这点须要出格注重。

导通前提

MOS管是压控型，导通由G和S极之间压差决议。对NMOS来讲，Vg-Vs>Vgs(th)，即G极和S极的压差大于必然值，MOS管会导通，可是也不能大太多，不然烧坏MOS管，开启电压和其余参数能够看具体器件的SPEC。

对PMOS来讲，Vs-Vg>Vgs(th)，即S极和G极的压差大于必然值，MOS管会导通，一样的，具体参数看器件的SPEC。

根基开关电路

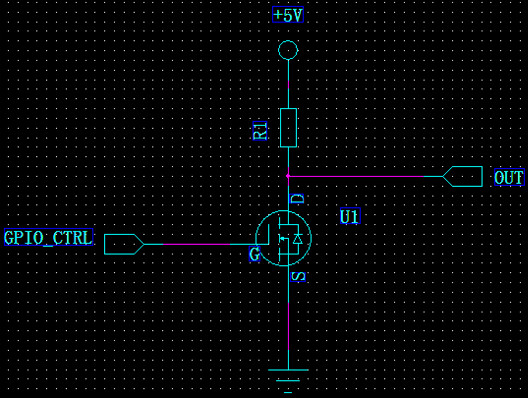

NMOS管开关电路

当GPIO_CTRL电压小于MOS管开启电压时，MOS管停止，OUT经由过程R1上拉到5V，OUT=5V。

当GPIO_CTRL电压大于MOS管开启电压时，MOS管导通，D极电压即是S极电压，即OUT=0V。

PMOS管开关电路

PMOS管最经常利用在电源开关电路中，下图所示，当GPIO_CRTL=0V时，S和G极压差大于MOS管开启电压时，MOS管导通，5V_VOUT=5V_VIN。

与三极管的区分

三极管是电流节制，MOS管是电压节制，首要有以下的区分：

1，只允许从旌旗灯号源取少许电流的环境下，选用MOS管；在旌旗灯号电压较低，有允许从旌旗灯号源取较多电流的前提下，选用三极管。

2，MOS管是单极性器件（靠一种大都载流子导电），三极管是双极性器件（既有大都载流子，也要多数载流子导电）。

3，有些MOS管的源极和漏极能够交换利用，栅极也可正可负，矫捷性比三极管好。

4，MOS管利用遍及，能够在很小电流和很低电压下任务。

5，MOS管输入阻抗大，低噪声，MOS管较贵，三极管的消耗大。

6，MOS管经常利用来作为电源开关，和大电流开关电路、高频高速电路中，三极管经常利用来数字电路开关节制。

G和S极串连电阻的感化

MOS管的输入阻抗很大，轻易遭到外界旌旗灯号的搅扰，只需少许的静电，就能够使G-S极间等效电容两端发生很高的电压，若是不实时把静电开释掉，两头的高压轻易使MOS管发生误举措，乃至有可能击穿G-S极，起到一个牢固电平的感化。

G极串连电阻的感化

MOS管是压控型，有的环境下，为甚么还须要在G极串连一个电阻呢？

1，减缓Rds从无限大到Rds(on)。

2，避免震动，通俗单片机的I/O输入口城市带点杂散电感，在电压渐变的环境下，能够与栅极电容构成LC震动，串连电阻能够增大阻尼减小震动结果。

3，减小栅极充电峰值电流。

MOS管的米勒效应

对MOS管的米勒效应，能够浏览该网站之前宣布的对米勒效应的文章。

选型要点

1.电压值

存眷Vds最大导通电压和Vgs最大耐压，现实利用中，不能跨越这个值，不然MOS管会破坏。

存眷导通电压Vgs(th)，通俗MOS管都是用单片机停止节制，按照单片机GPIO的电平来挑选适合导通阈值的MOS管，并且尽能够留有必然的余量，以确保MOS能够普通开关。

2.电流值

存眷ID电流，这个值代表了PMOS管的能流过多大电流，反映带负载的才能，跨越这个值，MOS管也会破坏。

3.功率消耗

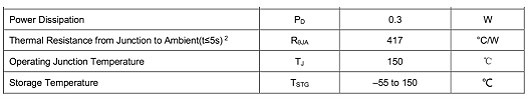

功率消耗须要存眷以下几个参数，包含热阻、温度。热阻指的是当有热量在物体上传输时，在物体两头温度差与热源的功率之间的比值，单元是℃/W或是K/W，热阻的公式为ThetaJA = (Tj-Ta)/P，和功率和环境温度都有干系。

4.导通内阻

导通内阻存眷PMOS的Rds(on)参数，导通内阻越小，PMOS管的消耗越小，通俗PMOS管的导通内阻都是在mΩ级别。

5.开关时候

MOS作为开关器件，就会有开关时候观点，在高速电路中，尽能够挑选输入、输入电容Ciss&Coss小、开关时候Ton&Toff短的MOS管，以保障数据通讯普通。

6.封装

按照PCB板的尺寸，挑选适合的PMOS管尺寸，在板载面积无限的环境下，尽能够挑选小封装；尽量挑选罕见封装，以备后续挑选适合的替换料。
