鉴定MOS管的带载才能的体例阐发-KIA MOS管


鉴定MOS管的带载才能的体例

MOS管简略模子


MOS管的带载才能


MOS管的带载才能与漏源电流和内阻息息相干。漏源电流越大,内阻越小,MOS管的带载才能越强。阐发以下:


MOSFET在导通以后,其特征可以或许类似以为是一个电阻,VCC→RDS(on) →RL→GND构成回路。


MOS管的带载才能


按照电阻分压道理,串连电路中的分压与阻值成反比,电阻值越大分得的电压越多。


以是内阻越小,它在一样的电源耗损前提下对不异阻抗的负载来讲所分走并耗损在自身上的电压越低,而负载上的电压越高,可以或许带起功率更大的负载来。


内阻越大,管子自身耗损的功率越多,管子越轻易发烧,寿命变短,乃至炸裂。内阻越小,负载发生的分压越多,取得的能量就越大,申明带载才能越强,以是普通选用内阻较低的MOS管。


当驱动电压为10V,导通电阻为0.12Ω。内阻RDS(on)跟甚么有关呢?

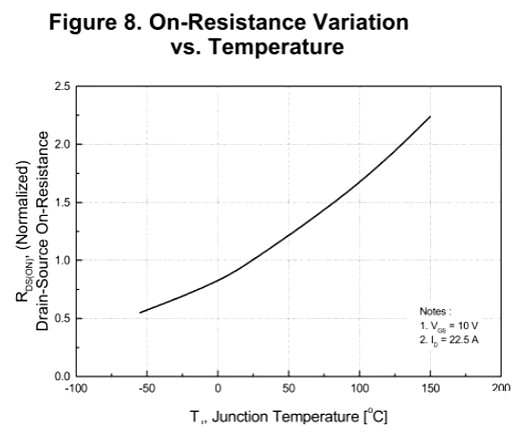

1.MOS的导通电阻随温度回升而回升,下图显现该MOS的导通电阻在结温为130℃的时辰,为20℃时辰的2倍。


MOS管的带载才能

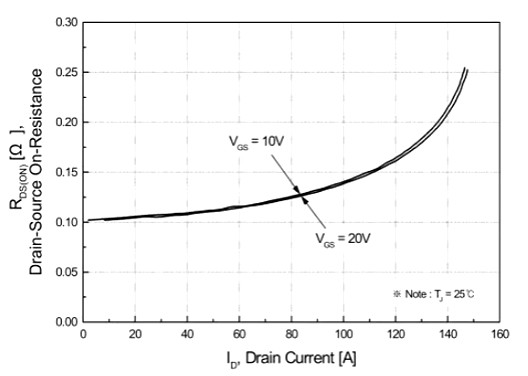

2.从下图可以或许看到,驱动电压越高,现实上导通电阻略大,并且最大导通电流也略大。按照经历,普通Vgs设为12V摆布。


MOS管的带载才能

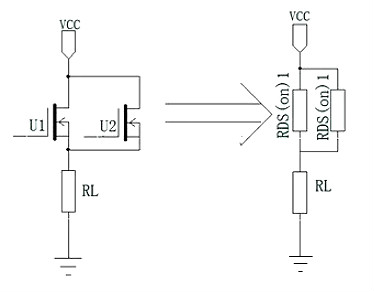

若何加强MOS管的带载才能呢?除挑选自身漏源电流比拟大MOS管外,还可以或许接纳MOS管并联的体例。


MOS管的带载才能


并联时主动均流,相称于把本来的电流均匀分红两平分,别离加在两个MOS管上。也可以或许懂得为并联后内阻减小为本来的一半,可以或许驱动更重的负载。


普通大功率的功放用MOSFET管,由于它的内阻更小。反过去讲的话,若是负载内阻小了,那么若是缩小器输入阻抗稳定的话,缩小器末级管子所分得的电压比例就会回升;


以是此刻的声响恰是由于有了低内阻的MOS管,才得以向小阻抗的负载成长,以获得更好的静态结果。


带载才能

带负载才能如是指电路中的,那便是和它的最大输才能有关,并还要停止最适合的阻抗婚配,也便是尽可能做到外阻抗恰好即是内阻抗时才可达到最大出功率。


普通的丈量是看它的失真度,也可这说,统一电路在外前提(器件功率,耐压,散热,电源,鼓励,……)都够时那电源电压越高它的带负载才能越大。


电路中带载是指明白了某一输入(某个元件看做负载),可以或许知足此元件任务请求的才能,比方电压、电流的才能称为带载才能。
