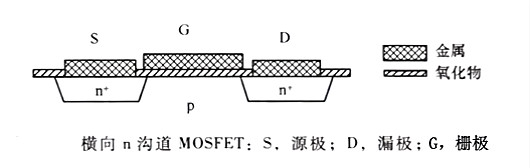

以N沟道横向MOS管为例，其布局以下图所示，在P型半导体外表有一层薄膜氧化膜，氧化膜上再镀一层金属膜。在这层金属膜上施加一个正向电压。进一步再增添两个n+地区别离作为源区和漏区。如许咱们就有了上面这个表示图。
MOS管普通有三个级，别离是Source源极，Drain漏级和Gate栅极。

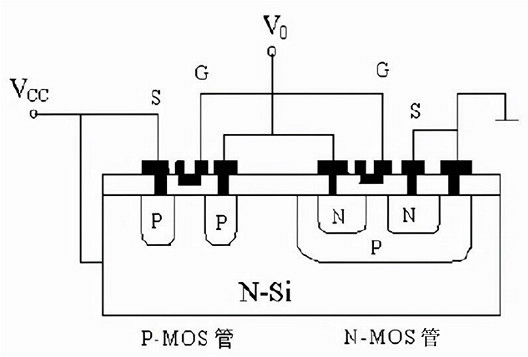

若是在统一个N型衬底上同时制作P沟道MOS管和N沟道MOS管（N沟道MOS管束作在P阱内），这就构成了CMOS。
MOS管根据沟道中载流子范例分为N沟MOS晶体管和P沟道MOS晶体管。此中N沟道MOS晶体管是衬底为P型，源漏为重搀杂的N=，沟道中载流子为电子；P沟MOS晶体管是衬底为N型，源漏为重掺杂的P+，沟道中载流子为空穴。在普通环境下，只需一种范例的载流子在任务，引出也称其单极晶体管。
按任务形式分加强型晶体管和耗尽型晶体管。加强型晶体管是指若在零栅压下不存在漏源导电沟道，为了组成导电沟道，须要施加必然的栅压，也便是说沟道要经由过程“加强”才能导通；
而耗尽型晶体管是指器件自身在漏源之间就存在导电沟道，即便在零栅压下器件也是导通的。若要使器件停止，就必须施加栅压使沟道耗尽。
按功率分为小旌旗灯号管和功率管。此中小旌旗灯号管普通是指耗尽型场效应管，首要用于旌旗灯号电路的节制；功率管普通是指加强型的场效应管，只需在电力开关电路，驱动电路等。

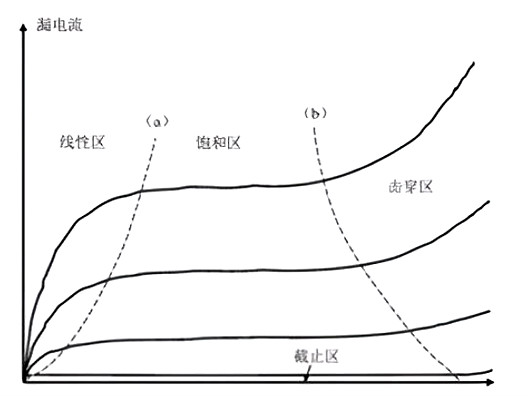

MOS管的IVCurve以下图所示：
其首要分为4个地区，别离为线性区、饱和区、停止区和击穿区。
MOS管的IVcure剖析：线性区，对牢固的Vgs（》Vth），当漏压很小时，泄电流Ids随漏压的增添而线性增添。
但跟着漏压的增添，泄电流的增添速率不时减小直到Ids到达某一恒定的饱和值。在这个任务区，MOS表现出近似于电阻的特点，并且跟着栅压的变更而变更，即沟道电阻跟着栅压的增添而减小。这个地区也叫可调电阻区。
饱和区，在漏源之间接上电压Vds，则沟道区的电位从接近源真个零电位逐步降低到接近漏断的Vds。而栅极的电位是恒定的，以是在沟道从源极到漏极差别地位上，栅极与沟道之间的电位差是不等的，是以沟道差别地位上的外表电场也是不等的。
那末沟道中堆集的可动载流子也随着电位差从源到漏由多到少，沟道也由厚到薄，沟道的导电才能随之降落，漏源输岀电流随Vds回升的速率降上去，故Ids曲线逐步趋势陡峭。
当Vds进一步增大时：Vds＞Vgs-Vt，漏真个沟道消逝，即漏真个沟道被夹断，这个夹断区成了漏源之间电流通路上最大的地区。
在夹断后Vds的持续增多数集合在降落夹断区，是以虽然Vds增大了，沟道两真个电压降还是Vgs-Vt稳定。这使得颠末沟道漂移进度夹断区的电子流也根基上不随Vds的增添而转变，Ids也就稳定了，以是曲线几近变成直线。
击穿区，饱和区以后，若Vds进一步增添，晶体管进入击穿区，Ids随Vds敏捷增大，直至引起漏-衬PN结击穿，这是因为漏端高电场引发的。
停止区，在该地区，Vgs＜Vth，是以漏源之间不存在导电沟道，即Ids=0。但现实上漏源电流并不为0，而是按指数纪律随栅压变更，凡是称为弱反型电流或亚域值电流。
在弱反型时，P型硅外表变为N型，但这类反型很弱，外表电子浓度低于体内空穴的浓度。因为低的电子浓度沿沟道发生的电场较低，是以亚域值电流首要由载流子分散引发。
双边对称。在电学性子上源和漏是能够彼此互换的。与双极型晶体管比拟，较着有很大差别，对于双极型晶体管，若是互换发射极与集电极，晶体管的增益将较着降落。
单极性。在MOS晶体管中到场导电的只是一种范例的载流子，这与双极型晶体管比拟也明显差别。在双极型晶体管中，较着一种范例的载流子在导电中起着首要感化，但与此同时，另外一种载流子在导电中也起侧重要感化。
高输出阻抗。因为栅氧化层的影响，在栅和其余端点之间不存在直流通道，是以输出阻抗很是高，并且首要是电容性的。凡是，MOSFET的直流输出阻抗能够大于1014欧。
电压节制。MOSFET是一种电压节制器件。并且是一种输出功率很是低的器件。一个MOS晶体管可以驱动很多与它类似的MOS晶体管；也便是说，它有较高的扇出才能。
自断绝。由MOS晶体管组成的集成电路能够到达很高的集成密度，因为MOS晶体管之间能主动断绝。一个MOS晶体管的漏，因为面对面二极管的感化，天然地与其余晶体管的漏或源断绝。如许就免却了双极型工艺中的既深又宽的断绝分散。
