MOS电容器是一切MOS(金属-氧化物-半导体)布局中最简略的，它是CCD的构成根本;弄清晰这类布局的道理对懂得CCD的任务原理长短常有效的。
MOS电容器有二种范例:外表沟道和埋沟。这二种范例MOS电容器的建造只要些微地差别;但是，由于埋沟电容布局具备良多显著的长处，是以这类布局成了CCD建造工艺的首选。现实上明天建造的一切CCD几近都操纵埋沟布局。
MOS电容器任务道理-电荷的搜集

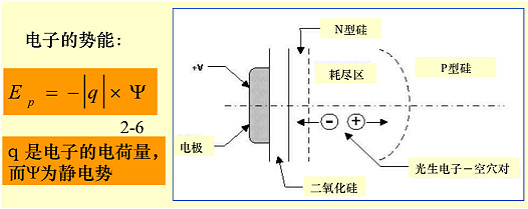

埋沟电容是在一个p-型衬底上建造的;在p-型衬底外表上构成一个n-型区(~1μm厚);而后，发展出一层薄的二氧化硅(~0.1μm厚);再在二氧化硅层上用金属或高搀杂的多晶硅建造电极或栅极;至此实现了MOS电容的建造。

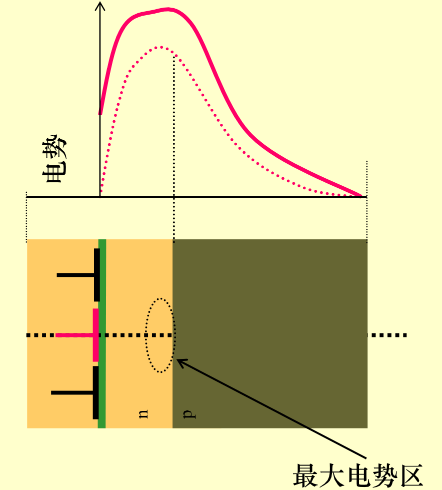

无偏置时，n-型层内含有过剩的电子向p-型层分散，p-型层内含有多余的空穴并向n-型层分散;这个布局与二极管结的布局完整不异。上述的分散发生了外部电场，在n-型层内电势到达最大。
CCD暴光时，每一个像元有一个电极处于高电位。硅片中这个电极下的电势将增大，成为光电子收集的处所，称为势阱。其四周的电极处于低电位，构成了势垒，并肯定了这个像元的边境。像元程度标的目的上的边境由沟阻肯定 。

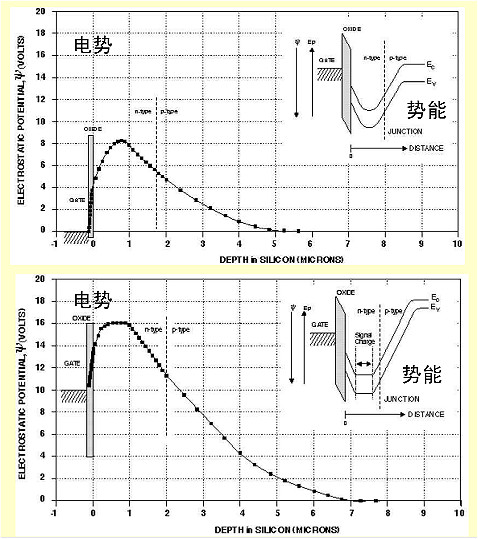

CCD暴光时，发生光生电荷，光生电荷在势阱里搜集。跟着电荷的增添，电势将逐步变低，势阱被逐步填满，不再能搜集电荷，到达饱和。势阱能包容的最多电荷称为满阱电荷数。
MOS电容器任务道理：现实的埋沟布局

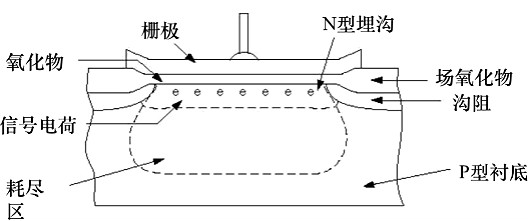

埋沟布局的双方各有-一个比拟厚(~0.5-1.5μm)的场氧化物区。该区与高搀杂的p-型硅一路构成构成沟阻，该区的静电势对栅极的电压和电压变更不敏感，一直坚持构成势垒。
能在单一电极之下的一个部分地区内发生势阱;
能调剂或节制栅极上面的势能;

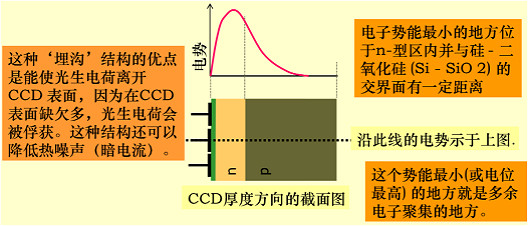

贮存电荷的地位(势能最小处)离Si-Si02交壤面有定的间隔;
低的暗电流使其能够或许永劫间的贮存旌旗灯号电荷(取决于任务前提能够从数十秒到数小时);
所搜集的电荷能够经由过程光照、电注入等发生;
能疾速地将电荷从-一个电极之下的逐一个地位转移到下一个临近的电极上面，并且丧失很是低。
CCD的根基布局很是简略，便是MOS电容。领会MOS电容器任务道理就领会了搜集电荷的势阱，了解了断绝电荷包的势垒，领会了供电荷转移的沟道。
