方波旌旗灯号能够或许或许或许或许或许或许间接驱动场效应管吗？看这篇秒懂-KIA MOS管
信息来历：本站 日期：2020-11-19
方波旌旗灯号驱动场效应管：要看方波旌旗灯号是否是能够或许或许或许或许或许或许间接驱动场效应管, 那末咱们就要先领会场效应管的一些特色,而后针对场效应管的特色去选配方波旌旗灯号发生电路。
场效应管的特色
场效应管是一个输入电阻很高的电压节制型器件，它可分为结型场效应管( FET )和绝缘栅型场效应管( MOSFET ) , 在现实利用中绝缘栅型场效应管利用最普遍,在这里我首要说一下加强型的NMOS场效应管,这类范例的管子在现实利用电路中是最为罕见的。

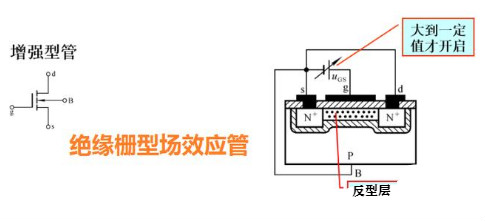

对这类加强型场效应管要使它导通必然要在栅极G和源极S之间加一个正向的电压才能够或许或许或许或许,也便是说Ugs这个电压要大于零,并且要有必然的电压值才能使这个场效应管充实导通,元件标记和任务布局表示图以下图所示。
场效应管是一种电压节制器件，只需前级电路输入的电压幅度充足大，便能够或许或许或许或许或许或许间接驱动场效应管任务，故方波旌旗灯号的幅度若能够或许或许或许或许或许或许知足请求，是能够或许或许或许或许或许或许间接驱动场效应管任务的，若方波旌旗灯号的幅度较小，则需加一级三极管缩小电路来增幅，而后才能驱动场效应管任务。上面咱们具体先容一下方波旌旗灯号驱动场效应管时须要注重的几个题目。
简略的场效应管开关电路
场效应管是一种电压节制器件，其直流输入电阻极高，普通都在吉欧级以上，任务时所需的驱动电流远小于双极型三极管，但这类器件对驱动电压的幅度请求较高；
像8N50、IRF540这类大功率场效应管，它们普通约需10V摆布的驱动电压方能充实饱和导通，即便像AO3401、SI2302这类低开启电压的管子，普通也需4～5V的驱动电压才能充实饱和，故若想用方波旌旗灯号间接驱动场效应管任务，其幅度必须能够或许或许或许或许或许或许知足驱动请求。
大功率N沟道场效应管IRF540。
若方波发生器电路的输入幅度较小，间接驱动场效应管，能够或许或许没法使管子饱和导通，加一级三极管缩小电路，经由过程该电路去驱动场效应管任务。
三极管缩小电路。
NPN型三极管的供电电压选用12～15V，场效应管的栅极间接接NPN管的集电极，幅度较小的方波旌旗灯号经由过程1KΩ电阻加至三极管的基极，如许三极管的集电极便能够或许或许或许或许或许或许输入幅度充足大的旌旗灯号驱动场效应管任务。
简略的矩形波发生器电路。
在用矩形波或方波旌旗灯号驱动场效应管任务时，不只对其幅度有请求，普通还请求这些波形的回升沿或降落沿陡直，如许能够或许或许或许或许或许或许避免场效应管较永劫间的逗留在线性缩小区。
简略波形发生器电路其输入波形的回升沿或降落沿不够陡直，若用这类旌旗灯号间接驱动场效应管任务，会使管子较永劫间的逗留在线性缩小区，此时场效应管漏源南北极之间的管压降会明显增大，若其漏极负载电流较大，管子将会发烧。
555组成的矩形波发生器电路。
NE555是一款用处普遍的双极型555时基IC，其任务电压规模为5～16V，并且带负载才能强，输入电流及注意灌输电流皆可达200mA。
在其核心接少许的电阻、电容等元件，使其任务于无稳态任务模式，便可发生矩形涉及方波等波形。
因为NE555的高频机能杰出，其输入波形的回升时辰及降落时辰只需100nS，故NE555组成的方波发生器能够或许或许或许或许或许或许输入边沿陡直的方波旌旗灯号，只需该旌旗灯号幅度充足大，便可间接驱动场效应管任务。
NE555驱动场效应管的电路。
NE555与核心的R1、C1及D1、D2等元件一路组成一个占空比可调的矩形波发生器，公道选用核心元件，本电路便可输入占空比为50％的方波旌旗灯号。
为了进步输入旌旗灯号的幅度，本电路接纳12V直流电源供电，如许在驱动BUZ11这类场效应管时，其输入旌旗灯号幅度不低于11.5V，足能够或许或许或许或许或许或许驱动场效应管使其饱和。
场效应管与NE555电路毗连时，只需在其栅极接一个数十～数百Ω的电阻便可。NE555的输入端③脚输入高电日常平凡，其幅度不低于11V，场效应管BUZ11饱和导通，其漏极负载任务；当NE555的③脚输入低电日常平凡，其幅度只需零点几伏，BUZ11遏制，漏极负载遏制任务。
方波旌旗灯号发生电路
方波旌旗灯号发生电路能够或许或许或许或许或许或许用分手元件完成，也能够或许或许或许或许或许或许用集成电路完成，咱们最常用的是一种名叫NE555集成按时器芯片经由过程核心的一些电阻和电容组成一个方波发生电路，这类芯片的任务电压规模比拟宽，从1.5伏到16V都能够或许或许或许或许或许或许任务。

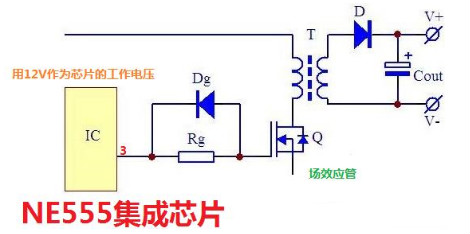

为了使NE555芯片的第三脚能够或许或许或许或许或许或许输入必然功率的方波驱动旌旗灯号，最好给这个芯片加12V伏的电压，如许第三脚便能够或许或许或许或许或许或许输入约莫8V的电压了，当输入高脉冲的时辰便能够或许或许或许或许或许或许使场效应管充实获得导通。其任务道理图以下图所示的那样。
方波旌旗灯号固然能够或许或许或许或许或许或许间接驱动场效应管，条件是：
1.方波电压的幅度必须大于场管导通电压，保障场管处于开关状况。
2.频次若是大到GS间结电容致使方波严峻畸变的水平，必须加图腾柱之类的缓冲驱动电路，不然场管发烧严峻。
方波旌旗灯号驱动场效应管的例子在现实电路中有良多的利用。比方在电磁炉中为了使绝缘栅管IGBT任务在振荡状况，那末就须要一个能够或许或许或许或许或许或许发生方波的电路去间接驱动绝缘栅管IGBT的栅极G。

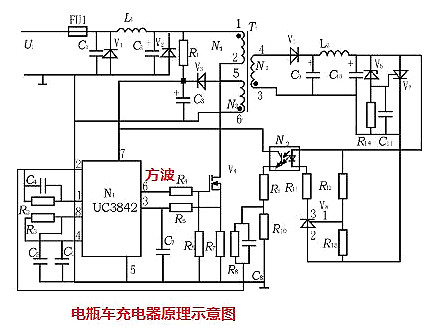

在修电瓶车充电器时，所用的振荡管也是场效应管，它是由电源办理芯片UC3842第6引脚输入PWM波形去驱动场效应管，使它发生振荡，为高频变压器供给高频脉冲电压，以下图所示。

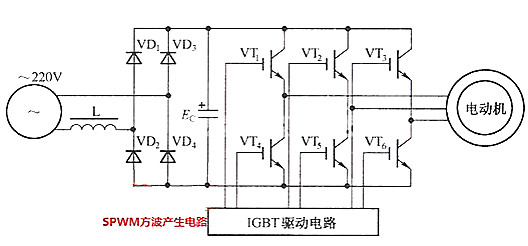

另有便是在变频器中的六个逆变管绝缘栅管IGBT也是无方波电路间接驱动的，近似这类电路例子另有良多。
咱们经由过程先容能够或许或许或许或许或许或许看出，只需方波旌旗灯号功率到达使场效应管导通的请求，是能够或许或许或许或许或许或许间接驱动场效应管的。
