防止绝缘栅型场效应管击穿：绝缘栅场效应管的品种较多，有PMOS、NMOS和VMOS功率管等，但今朝操纵最多的是MOS管。MOS绝缘栅场效应管也即金属一氧化物一半导体场效应管，凡是用MOS表现，简称作MOS管。
它具备比结型场效应管更高的输出阻抗（可达1012Ω以上），并且制作工艺比拟简略，操纵矫捷便利，很是有益于高度集成化。
绝缘栅场效应管的导机电理是，操纵UGS 节制“感到电荷”的几多来转变导电沟道的宽窄，从而节制漏极电流ID。
若UGS=0时，源、漏之间不存在导电沟道的为加强型MOS管，UGS=0 时，漏、源之间存在导电沟道的为耗尽型MOS管。
图中衬底为P型半导体，在它的下面是一层SiO2薄膜、在SiO2薄膜上盖一层金属铝，若是在金属铝层和半导体之间加电压UGS，则金属铝与半导体之间发生一个垂直于半导体外表的电场，在这一电场感化下，P型硅外表的大都载流子-空穴遭到排挤，使硅片外表发生一层缺少载流子的薄层。
同时在电场感化下，P型半导体中的大都载流子-电子被吸收到半导体的外表，并被空穴所俘获而构成负离子，构成不可挪动的空间电荷层（称耗尽层又叫受主离子层）。
UGS愈大，电场排挤硅外表层中的空穴愈多，则耗尽层愈宽，且UGS愈大，电场愈强；
当UGS 增大到某一栅源电压值VT（叫临界电压或开启电压）时，则电场在排挤半导体外表层的大都载流子-空穴构成耗尽层以后，就会吸收大都载流子-电子，继而在外表层内构成电子的堆集，从而使原来为空穴占大都的P型半导体外表构成了N型薄层。
因为与P型衬底的导电范例相反，故称为反型层。在反型层下才是负离子构成的耗尽层。这一N型电子层，把原来被PN结高阻层离隔的源区和漏区毗连起来，构成导电沟道。

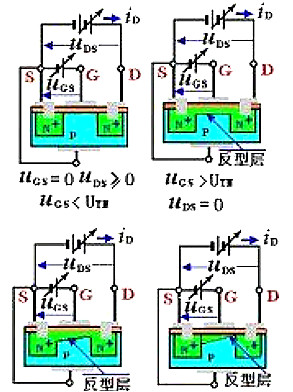

用图所示电路来阐发栅源电压UGS节制导电沟道宽窄，转变漏极电流ID 的干系：当UGS=0时，因不电场感化，不能构成导电沟道，这时候候固然漏源间外接有ED电源，但因为漏源间被P型衬底所离隔，漏源之间存在两个PN结，是以只能流过很小的反向电流，ID ≈0；当UGS》0并逐步增添到VT 时，反型层起头构成，漏源之间被N沟道连成一体。
这时候候在正的漏源电压UDS感化下；N沟道内的多子（电子）发生漂移活动，从源极流向漏极，构成漏极电流ID。明显，UGS愈高，电场愈强，外表感到出的电子愈多，N型沟道愈宽沟道电阻愈小，ID愈大。
因为绝缘栅场效应管的输出阻抗很是高，这原来是它的长处，但在操纵上却带来新的题目。
因为输出阻抗高，当带电荷物体一旦接近栅极时，在栅极感到出来的电荷就很难经由过程这个电阻泄放掉，电荷的积累造成了电压的降低，出格是在极间电容比拟小的环境本下，少许的电荷就会发生较高的电压，以致管子还没操纵或在焊接时就已击穿或呈现方针降落的景象，出格是MOS管，其绝缘层很薄，更容易击穿破坏。
为了防止呈现如许的变乱，关头在于防止栅极悬空，也便是在栅源南北极之间必须坚持直流通路。凡是是在栅源南北极之间接一个电阻（100K之内），使积累电荷不致过量，或接一个稳压管，使电压不致跨越某一数值。
在保管时应使3个电极短路，并放在屏障的金属盒内;把管子焊到电路上或取下来时，也应当先将各个电极短路;装置测试时所用的烙铁仪器等要有杰出的接地，最好拔掉电烙铁的电源再停止焊接。
