详解电力MOSFET常识|这些你都领会吗-KIA MOS管


电力MOSFET常识剖析

电力MOSFET别名电力场效应晶体管分为结型和绝缘栅型,是操纵电场效应来节制半导体中电流的一种半导体器件,故是以而得名。场效应管是一种电压节制器件,只依托一种载流子到场导电,故又称为单极型晶体管。

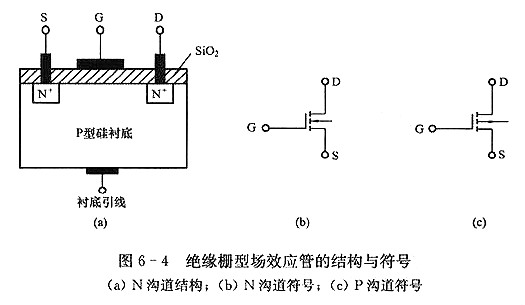

凡是首要指绝缘栅型中的MOS型(Metal Oxide ?Semiconductor FET),简称电力MOSFET(PowerMOSFET)


电力MOSFET

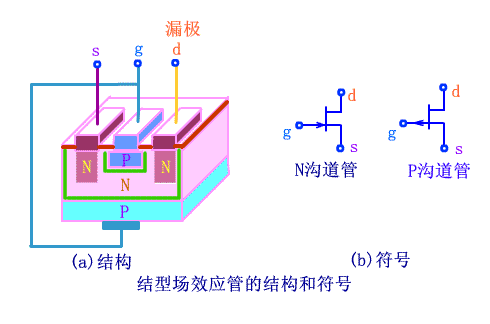

结型电力场效应晶体管普通称作静电感到晶体管(Static Induction Transistor——SIT)。


电力MOSFET


N沟道和P沟道结型场效应管的任务道理完整不异,只是偏置电压的极性和载流子的范例差别罢了。由于栅源间加反向电压,以是两侧PN结均处于反向偏置,栅源电流几近为零。漏源之间加正向电压使N型半导体中的大都载流子-电子由源极动身,颠末沟道达到漏极构成漏极电流ID。


特色——用栅极电压来节制漏极电流

驱动电路简略,须要的驱动功率小。

开关速率快,任务频次高。

热不变性优于GTR。

电流容量小,耐压低,普通只合用于功率不跨越10kW的电力电子装配 。


电力MOSFET的开关速率

MOSFET的开关速率和Cin充放电有很大干系。

可下降驱动电路内阻Rs减小时候常数,加速开关速率。

不存在少子贮存效应,关断进程很是敏捷。

开关时候在10~100ns之间,任务频次可达100kHz以上,是首要电力电子器件中最高的。

场控器件,静态时几近不需输入电流。但在开关进程中需对输入电容充放电,仍需必然的驱动功率。

开关频次越高,所须要的驱动功率越大。


电力MOSFET的首要参数

除跨导Gfs、开启电压UT和td(on)、tr、td(off)和tf以外另有:

(1)漏极电压UDS——电力MOSFET电压定额

(2)漏极直流电流ID和漏极脉冲电流幅值IDM——电力MOSFET电流定额

(3)栅源电压UGS—— UGS?>20V将致使绝缘层击穿 。

(4)极间电容——极间电容CGS、CGD和CDS

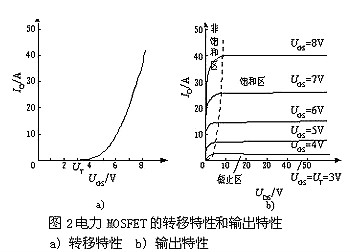

特征曲线


电力MOSFET


1.输入特征曲线

输入特征曲线是栅源电压UGS取差别定值时,漏极电流ID 随漏源电压UDS 变更的一簇干系曲线,各条曲线有配合的变更纪律。


UGS越负,曲线越向下挪动)这是由于对不异的UDS,UGS越负,耗尽层越宽,导电沟道越窄,ID越小。输入特征可分为三个地区便可变电阻区、恒流区和击穿区。


可变电阻区:预夹断之前的地区。其特色是,当0<UDS<|VP|时,ID几近与UDS呈线性干系增添,UGS愈负,曲线回升斜率愈小。在此地区内,场效应管等效为一个受UGS节制的可变电阻。


恒流区:其特色是,当UDS>|VP|时,ID几近不随UDS变更,坚持某一恒定值。ID的巨细只受UGS的节制,二者变量之间近乎成线性干系,以是该地区又称线性缩小区


击穿区:右边虚线以右之地区。此地区内UDS>BUDS,管子被击穿,ID随UDS的增添而急剧增添。


2.转移特征曲线

当UDS必然时,ID与UGS之间的干系曲线称为转移特征曲线。尝试标明,当UDS>|VP|后,即恒流区内,ID受UDS影响甚小,以是转移特征凡是只画一条。


在工程计较中,与恒流区绝对应的转移特征能够类似地用下式表现:Id=Idss(1-Ugs/Vp)(1-Ugs/Vp)


式GS0127中VP≤UGS≤0,IDSS是UGS=0时的漏极饱和电流。
