VMOS场效应管详解

VMOS场效应管（VMOSFET）简称VMOS管或功率场效应管，其全称为V型槽MOS场效应管。它是继MOSFET以后新成长起来的高效、功率开关器件。

它不只担当了MOS场效应管输出阻抗高（≥108W）、驱动电流小（0.1μA摆布），还具备耐压高（最高1200V）、任务电流大（1.5A～100A）、输出功率高（1～250W）、跨导的线性好、开关速率快等良好特征。

恰是因为它将电子管与功率晶体管之长处集于一身，是以在电压缩小器（电压缩小倍数可达数千倍）、功率缩小器、开关电源和逆变器中正取得普遍利用。

VMOS场效应功率管具备极高的输出阻抗及较大的线性缩小区等长处，特别是其具备负的电流温度系数，即在栅-源电压稳定的环境下，导通电流会随管温升高而减小，故不存在因为“二次击穿”景象所引发的管子破坏景象。是以，VMOS管的并联获得普遍利用。

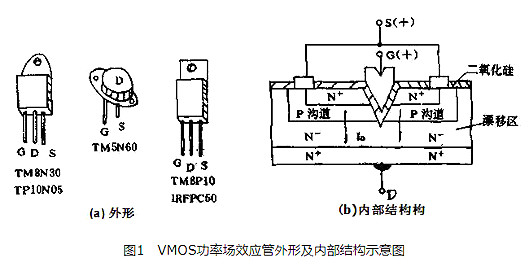

尽人皆知，传统的MOS场效应管的栅极、源极和漏极大大抵处于统一程度面的芯片上，其任务电流根基上是沿程度标的目的活动。VMOS管则差别，从图1上能够看出其两大布局特色:第一，金属栅极接纳V型槽布局；第二，具备垂直导电性。

因为漏极是从芯片的反面引出，以是ID不是沿芯片程度活动，而是自重搀杂N+区（源极S）动身，颠末P沟道流入轻搀杂N-漂移区，最初垂直向下到达漏极D。电流标的目的如图中箭头所示，因为畅通截面积增大，以是能经由过程大电流。因为在栅极与芯片之间有二氧化硅绝缘层，是以它仍属于绝缘栅型MOS场效应管。

国际出产VMOS场效应管典范产物有VN401、VN672、VMPT2等。

上面先容检测VMOS管的体例

1．鉴定栅极G

将万用表拨至R×1k档别离丈量三个管脚之间的电阻。若发明某脚与其字两脚的电阻均呈无限大，并且互换表笔后仍为无限大，则证实此脚为G极，因为它和别的两个管脚是绝缘的。

2．鉴定源极S、漏极D

由图1可见，在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。

3．丈量漏-源通态电阻RDS（on）

将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。

因为测试前提差别，测出的RDS（on）值比手册中给出的典范值要高一些。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。

4．查抄跨导

将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有较着偏转，偏转愈大，管子的跨导愈高。

注重事变：

（1）VMOS管亦分N沟道管与P沟道管，但绝大大都产物属于N沟道管。对P沟道管，丈量时应互换表笔的地位。

（2）有多数VMOS管在G-S之间并有掩护二极管，本检测体例中的1、2项不再合用。

（3）今朝市场上还有一种VMOS管功率模块，专供交换机电调速器、逆变器利用。比方美国IR公司出产的IRFT001型模块，外部有N沟道、P沟道管各三只，组成三相桥式布局。

（4）此刻市售VNF系列（N沟道）产物，是美国Supertex公司出产的超高频功率场效应管，其最高任务频次fp=120MHz，IDSM=1A，PDM=30W，共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。

（5）利用VMOS管时必须加适合的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率能力到达30W。

（6）多管并联后，因为极间电容和散布电容响应增添，使缩小器的高频特征变坏，经由过程反应轻易引发缩小器的高频寄生振荡。为此，并联复合管管子普通不跨越4个，并且在每管基极或栅极上串接防寄生振荡电阻。
