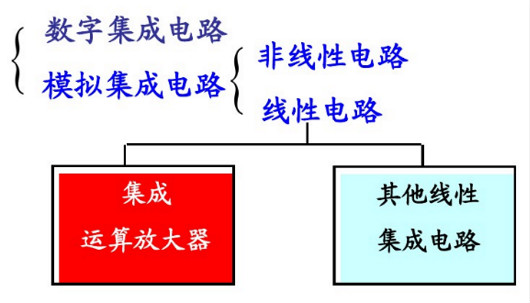

场效应管集成运放：集成电路普通是在一块厚0.2~0.5mm、面积约为0.5mm2的硅片，上经由进程立体工艺制做成的。这类硅片( 称为集成电路的基片)上可以做出包罗为数十个(或更多)二极管、电阻、电容和毗连导线的电路。
1.电路中各元件在统一基片上，经由进程不异工艺进程建造而成，其特征较为分歧。
2.集成电路中的二极管多用于温度弥补或电平挪动,凡是由三极管的发射布局成。
3.电阻元件由半导体的体电阻组成，阻值越大，占用的硅单方面积越大。凡是的电阻规模为几十Ω -20kΩ,高阻值的电阻多用半导体三极管等有源元件代替或外接。
4.电容元件由PN结的结电容或MOS管电容来建造，普通的容量小于200pF。不能建造电感元和大电容。是以在集成电路外部凡是采用间接耦合，没法接纳阻容耦合、变压器耦合体例。
5.集成电路中多接纳复合布局电路。
运算缩小器

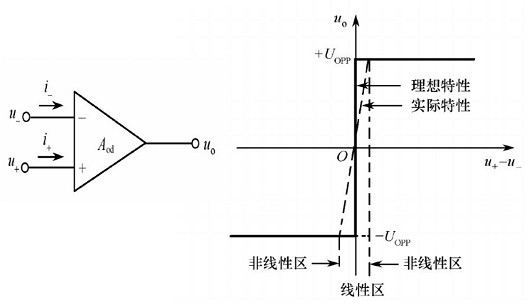

运算缩小器的标记中有三个引线端，两个输出端，一个输出端。一个称为同相输出端，即该端输入旌旗灯号变更的极性与输出端不异,用标记"+"表现;另外一个称为反相输出端，即该端输出旌旗灯号变更的极性与输出审察异，用标记"-"表现。

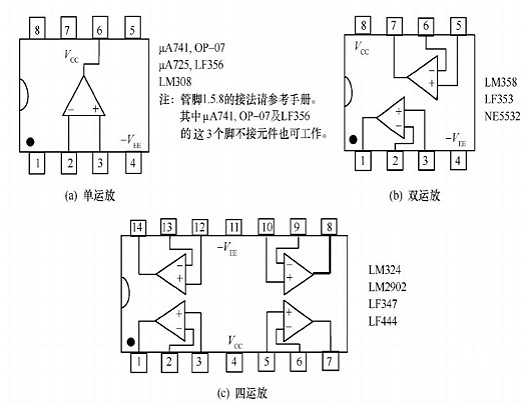

输出端普通画在输出真个另外一侧，在标记边框内标有"+"号。现实的运算缩小器凡是必须有正、负电源端，有的种类另有弥补端和调零端。
1.抱负运放的同相和反相输出端电流类似为零
2.抱负运放的同相和反相输出端电位类似相称(线性任务状况时)
虚断：因为抱负运放的输出电阻很是高，能够把两输出端视为等效开路—简称虚断。
虚短：在运算缩小器处于线性状况时，能够把两输入端视为设想短路—简称虚短。
虚地：如将运放的同相端接地，即V+=0，则V-=0,即反相端是一个不接“地” 的“地”，称为虚地。
FET与BJT的区分
1.BJT是电流节制元件; FET是电压节制元件。
2.BJT到场导电的是电子-空穴， 是以称其为双极型器件;FET是电压节制元件，到场导电的只要一种载流子,是以称其为单级型器件。
3.BJT的输出电阻较低，普通102-104Ω;FET的输出电阻高，可达109-1014Ω
场效应管的分类：
结型场效应管JFET；MOS型场效应管MOSFET
晶体三极管又称为双极型三极管，简记为BJT ( Bipolar Junction Transistor )
场效应管FET (Field Effect Transistor )
结型场效应三极管JFET (Junction typeFET)
绝缘栅型场效应管也称金属-氧化物-半导体场效应管MOSFET，简称为MOS管(Meta1-Oxide- Semi conductor type FET)
MOS管有NMOS、PMOS、 CMOS
