一、装置和改换MOS管前的筹办
1.因为MOS管栅极绝缘层很薄，栅泄电容较小。有U=Q/C，以是静电和感到电压成反比。人体静电电压就极易对管子的栅极形成破坏。
2.不要人体间打仗碰管子栅极。
3.因为枯燥易产生静电，应在装置和改换MOS管前，洗洗手，以消弭静电。
4.最好加接地护腕。功放模块接地。最好用防静电焊台或防静电烙铁。
二、丈量MOS管体例
1.用指针表100欧姆挡丈量。先使表笔接地，放掉表笔静电。
2.丈量栅源，栅漏，正反向电阻都应无限大。
3.源漏间普通是两个面对面二极管，丈量源漏极正反向电阻都应无限大。有良多MOS管的源漏极是统一种半导体资料成立在另外一半导体资料作为衬底。而衬底又是和源极接在一路的，以是源漏间相称一只二极管。N-沟道场效应管，红笔接漏极，黑笔接源极，正向电阻约5-10K。反向无穷大。因为先丈量栅极会给栅极充静电而坚持有栅压，红笔接源极，黑笔接漏极时不是无限大。可短路栅源极放掉栅压，再从头丈量源漏极电阻，肯定源漏是不是破坏。
4.场效应管普通破坏是栅漏击穿，栅泄电阻很小。源漏极破坏，源漏极反向电阻较小，100K以下。
5.注重BLF861因为工艺，一对管子的衬底是一路的，两管子漏极也一路的，管子两漏极间电阻是很小的。而BLF278一对管子的衬底不是一路的，两管子漏极电阻是无限大的。
三、仔细查抄电路中有无破坏的元件
1.对有3db分解器的电路，要查抄负载真个负载值是不是精确。
2.对比查抄栅地电阻是不是准确。
3.查抄栅极.漏极电路微带电容有没破坏。
4.调剂栅压到最小，(佳兆功放普通是顺时针调小)。
四、装置MOS管
1.先把功放模块装置MOS管的地位停止清算，焊掉有影响的微带电容，电感，漏极供电电感，把栅.漏极焊接处的焊锡清算清洁，把底座用酒精洗濯。
2.给MOS管的底座平均涂薄薄一层导热硅脂， 保障管子和底座杰出打仗导热。
3.装好管子，拧好牢固螺丝和散热器，用硬物按压，使栅极.漏极都紧压在焊接处。
4.用60W接地烙铁，拔掉电源。用好的焊锡丝，疾速对栅极，漏极停止焊接。焊锡不宜太多和太少，焊锡多了散热太快，太少了焊接不牢。注重不要直接用手拿焊锡焊接，用绝缘镊子或尖嘴钳夹着焊锡焊接。烙铁功率不宜太小，不宜过大。太小温度不够，太大也易烫坏管子。焊接时候要短，焊接时候长轻易烫坏管子，可分屡次焊接。
5.焊接好管子后，逐一焊接好谐振电容，谐振电感，最初焊接漏极供电电感。
五、装置管子后的静态调剂
1.功放模块输入接功率负载，输入不加鼓励。对功放管子静态电流查抄，可量管子漏极电路中的电流取样电阻的电压，判定管子的静态电流是不是一般，因为栅压已调到较小值，静态电流应很小。若是取样电压较大就能够功放有自激，要解除自激后再校订静态任务点。
2.若是取样电压很小，不自激。可调剂栅压到比一般栅压略低，再测电流取样电压，微调栅压可调电阻，使取样电压到达一般值。BLF278的栅压为3V摆布，BLF861的栅压为5V摆布，对管任务电流均为0.8A。当取样电阻R050四只并联时，为0.0125欧姆。取样电压应为10MV。
不断绝互补驱动电路

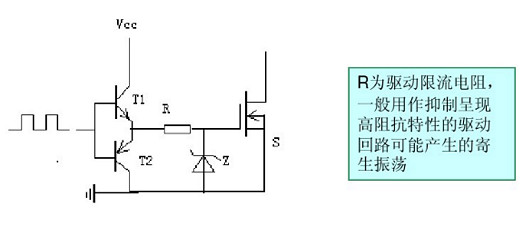

因为MOSFET为电压型驱动器件，当其关断时，漏源两真个电压的，回升会经由过程结电容在栅源两头产生搅扰电压，如图所示的电路不能供给负电压，是以其抗搅扰性较差，有条件的话能够将此中的地换成-Vcc，以进步抗搅扰性及进步关断速率。
断绝驱动电路
（1）正激驱动电路
N3为去磁绕组，S1为要驱动的功率管。R2为避免功率管栅源电压振荡的一个阻尼电阻。R1为正激变更器的假负载,用于消弭关断时代输入电压产生振荡而误导通，并作为MOSFET关断时的能量泄放回路。
该驱动电路的导通速率首要与被驱动S1栅源极等效输入电容的巨细、Q1的驱动旌旗灯号的速度和Q1所能供给的电流巨细有关
长处:
电路简略，并完成了断绝驱动。只要单电源便可供给导通时的正电压及关断时的负电压。占空比牢固时，经由过程公道的参数设想，此驱动电路也具备较快的开关速率。
错误谬误:
因为变压器副边须要一个较大的防振荡电阻，该电路耗损比拟大。当占空比变更时关断速率变更加大。脉宽较窄时，因为贮存的能量削减致使MOSFET关断速率变慢。
（2）有断绝变压器互补驱动电路
该电路比拟合用于占空比牢固或占空比变化规模不大及占空比小于0.5的场所
长处:
电路简略靠得住，具备电气断绝感化。当脉宽变更时，驱动的关断才能不会跟着变更。该电路只要一个电源，隔直电容C的感化在关断时供给一个负压，从而加快了功率管的关断，有较高的抗搅扰才能。
错误谬误:
输入电压幅值会跟着占空比变更而变更。当D较小时，负电压较小，抗搅扰才能变差，同时正向电压高，应注重不要跨越栅源许可电压:当D大于0.5时，正向电压下降，负电压降低，应注重使其负电压不要跨越栅源许可电压。
