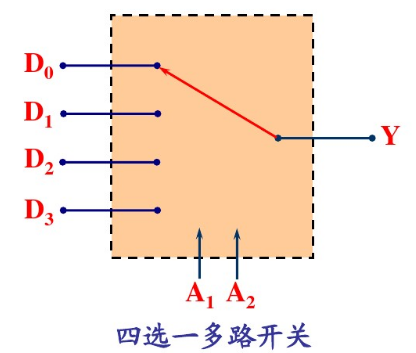

多路开关:在多路被测旌旗灯号共用一起A/D转换器的数据采集体系中，用来将多路被测旌旗灯号别离传递到A/D转换器进行转换，以便计较机能对多路被测信号停止处置。

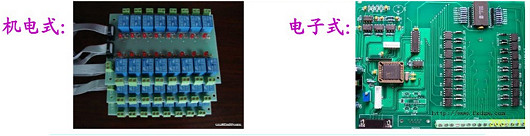

范例：机电式:用于大电流、高电压，低速切换场合;电子式:用于小电流、低电压，高速切换场所。
电子多路开关因为是-种集成化无触点开关，不只寿命长、体积小，并且对体系的搅扰小。
电子多路开关按照布局可分为:

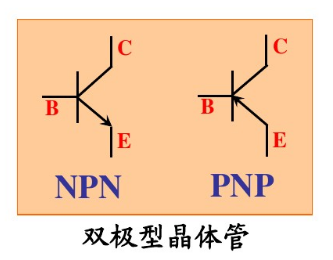

双极性晶体管开关

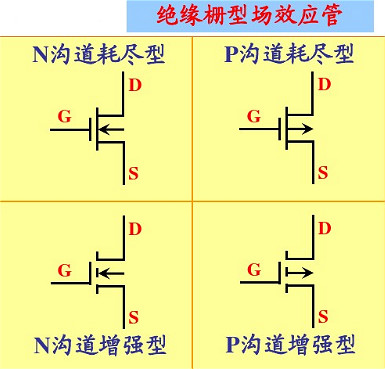

场效应晶体管开关-结型；绝缘栅型(MOS)
集成电路开关
PMOS和NMOS连系能够组成CMOS (互补对称MOS:Complementary Metal-Oxide-SemiconductorTransistor 互补型金属氧化物半导体)
CMOS型场效应管开关的长处:

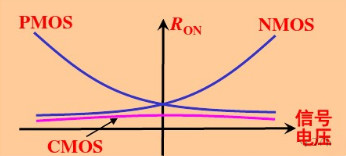

导通电阻RoN随旌旗灯号电压变更动摇小;
开关接通时候短，小于100ns;
功耗低;
任务电压规模宽
抗搅扰才能强
温度不变机能好
易于和驱动电路集成
集成电路开关是将场效应管、地点计数器、译码器及节制电路等集成制作在一块芯片上而构成的器件。
特色:除具备场效应管的特征以外，还具备体积小、利用方便等长处。

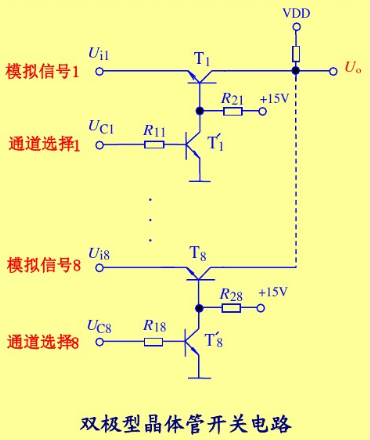

双极型晶体管开关：设挑选第1路摹拟旌旗灯号。则令通道节制旌旗灯号Uc1=0,晶体管T′1停止，集电极为高电平，晶体管T1导通，输入旌旗灯号电压Ui1当选中。同理，适时通道节制旌旗灯号Uc2=0时， 则选中第2路模拟旌旗灯号，Uo= Ui2。
注重:在节制旌旗灯号Uc1~ Uc8中不能同时有两个或两个以上为0。
长处:开关速率快。
错误谬误:泄电流大，开路电阻小，导通电阻大。电流节制器件，功耗大，集成度低，一个标的目的传递旌旗灯号。

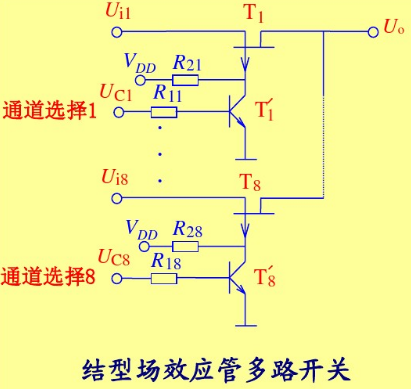

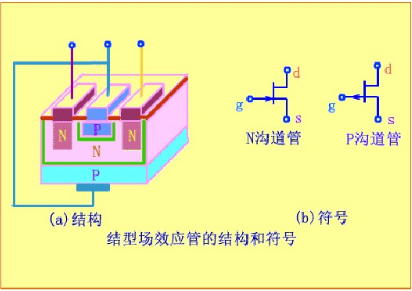

场效应管开关：①结型场效应管开关
设挑选第1路旌旗灯号。则令通道节制旌旗灯号Uc1=1,开关节制管T′1导通，集电极为低电平，场效应管T1导通，Uo=Ui1。当Uc1=0时,T′1停止，T1也截止，第1路输入旌旗灯号被堵截。其余各路操纵与第一起不异。
长处:开关切换速率快，导通电阻小，可两个方向传递旌旗灯号。
错误谬误:为分立元件，需特地的电平转换电路驱动,利用不便利。

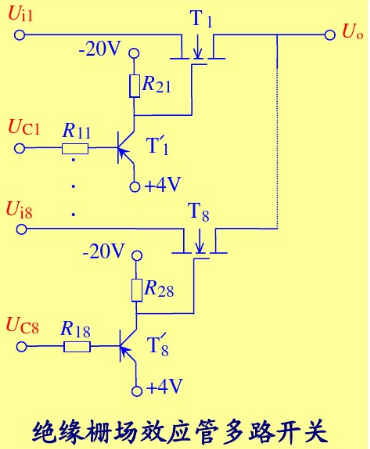

②绝缘栅场效应管开关
其任务道理与结型场效应管多路开关近似。
长处:开关切换速率快，导通电阻小，且随旌旗灯号电压变更动摇小;易于和驱动电路集成。
错误谬误:衬底要有掩护电压，P沟道加正电压，N沟道加负电压。

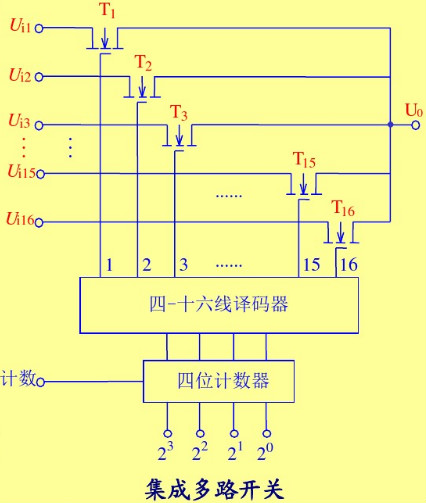

集成电路开关：
设挑选第1路旌旗灯号。则计较机输出一个4位二进制码，把计数器置成0001状况，经四-十六线译码器后，第1根线输入高电平，场效应管T1导通，Uo=Ui1,选中第1路旌旗灯号。若是要持续选通第1路到第3路的旌旗灯号，能够在计数器插手计数脉冲，每插手一次脉冲，计数器加1,状况顺次变为0001，0010，0011 。
RoN:导通电阻;
多路开关的导通电阻RoN (一-般为数10Ω至1kΩ左右)比机器开关的打仗电阻(普通为mΩ量级)大很多，对主动数据收罗的旌旗灯号传输精度或程节制增益缩小的增益影响较较着。
并且RoN随电源电压凹凸、传输旌旗灯号的幅度等的变化而变更，因此其影响难以停止前期批改。
理论中普通是想法减小RoN来下降其影响。
RoN:导通电阻;
RoNvs:导通电阻温度漂移;
Ic:开关接通电流;
Is:开关断开时的泄泄电流;
Cs:开关断开时，开关对地电容;
COUT:开关断开时，输入端对地电容;
tON:选通旌旗灯号EN到达50%这一点时到开关接通时的延迟时候;
tOFF:选通旌旗灯号EN到达50%这一点时到开关断开时的提早时候;
tOPEN:开关切换时候，即当两个通道均为断开时，开关从一个通道的接通状况转到另外一个通道的接通状况并到达不变所用的时候。
