MOS管H桥道理

机电驱动

电路起首，单片性可以或许输入直流旌旗灯号，可是它的驱动能力也是无限的，以是单片机通俗做驱动信号，驱动大的功率管如Mos管，来发生大电流从而驱动机电，且占空比巨细可以或许颠末驱动芯片控制加在机电上的平均电压达到转速调度的目标。

机电驱动首要接纳N沟道MOSFET构建H桥驱动电路，H 桥是一个典范的直流机电节制电路，由于它的电路形状酷似字母H，故得名曰“H 桥”。

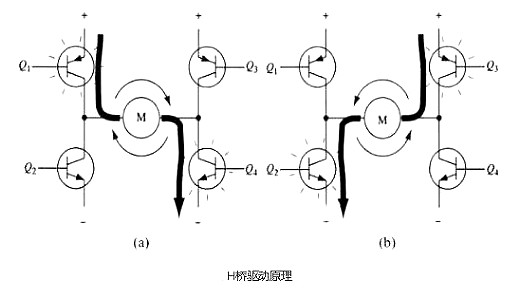

4个开关构成H的4条垂直腿，而机电便是H中的横杠。要使机电运行，必需使对角线上的一对开关导通，颠末差别的电流方历来节制机电正反转，其连通电路如图所示。

H桥驱动道理

理论驱动电路中通常要用硬件电路便利地节制开关，机电驱动板首要接纳两种驱动芯片，一种是全桥驱动HIP4082，一种是半桥驱动IR2104，半桥电路是两个MOS管构成的振荡，全桥电路是四个MOS管构成的振荡。

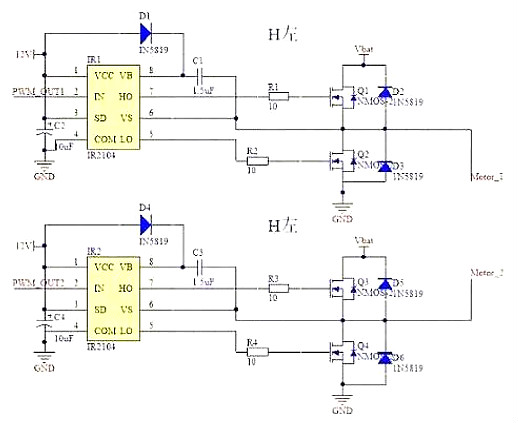

此中，IR2104型半桥驱动芯片可以或许驱动高端和低端两个N沟道MOSFET，能供给较大的栅极驱动电流，并具备硬件死区、硬件防同臂导通等服从。

利用两片IR2104型半桥驱动芯片可以或许构成无缺的直流机电H桥式驱动电路，并且IR2104代价昂贵，服从完美，输入功率绝对HIP4082较低，此打算接纳较多。

别的，由于驱动电路可以或许会发生较大的回灌电流，为防止对单片机发生影响，最好用断绝芯片隔离，断绝芯片拔取有良多体例，如2801等，这些芯片常做节制总线驱动器，感化是前进驱动能力，知足必然条件后，输入与输入不异，可遏制数据单向传输，即单片机旌旗灯号可以或许到驱动芯片，反过去不行。

MOS管H桥道理

所谓的H桥电路便是节制机电正反转的。下图便是一种简略的H桥电路，它由2个p型场效应管Q1、Q2与2个N型场效应管Q3、Q4构成，以是它叫P-NMOS管H桥。

桥臂上的4个场效应管相称于四个开关，P型管在栅极其低电日常平凡导通，高电日常平凡关闭; N型管在栅极其高电日常平凡导通，低电日常平凡封闭。场效应管是电压节制型元件，栅极通过的电流几近为零。

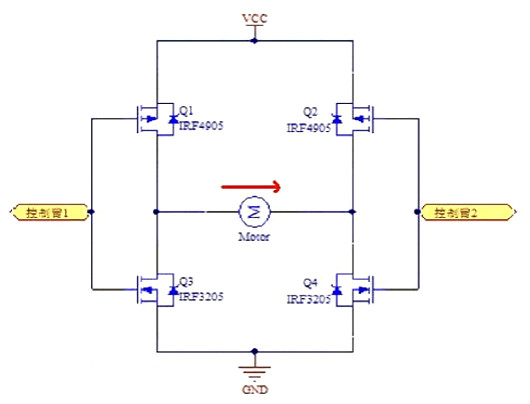

正由于这个特色，在毗连好下图电路后，节制臂1置高电平(U=VCC)、节制臂2置低电平(U=O) 时，Q1、Q4封闭，Q2、Q3导通，机电左端低电平，右端高电平，以是电流沿箭头标的目的活动。设为电机正转。

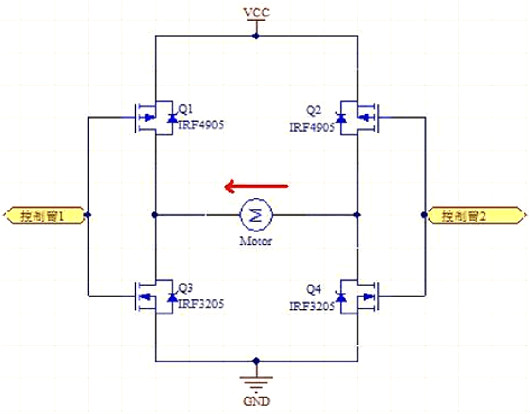

节制臂1置低电平、节制臂2置高电日常平凡，Q2、Q3封闭，Q1、Q4导通，机电左端高电平，右端低电平，以是电流沿箭头标的目的活动。设为机电反转。

当节制臂1、2均为低电日常平凡，Q1、Q2导通，Q3、Q4封闭，机电两头均为高电平,机电不转;

当节制臂1、2均为高电日常平凡，Q1、Q2封闭，Q3、Q4导通，机电两头均为低电平,机电也不转，

以是，此电路有一个长处便是不管节制臂状况若何(毫不许可悬空状况)，H桥都不会呈现“共态导通”(短路)，很合适咱们利用。

(别的另有4个N型场效应管的H桥，内阻更小，有“共态导通"景象，栅极驱动电路较庞杂，或用公用驱动芯片，如M33883,道理根基类似。)

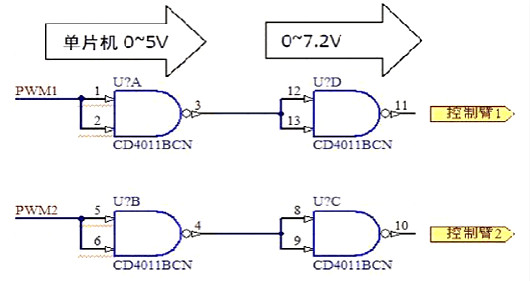

上面是由与非门CD4011构成的栅极驱动电路，由于单片机输入电压为0-sV,而咱们小车利用的H桥的节制臂须要0V或7.2V电压能力使场效应管完整导通，PWM输入0V或5V时，栅极驱动电路输入电压为0V或7.2V,条件是CD4011电源电压为7.2V，牢记。

故CD4011仅做“电压缩小"之用。之以是用两级与非门是为了与MC33886兼容。

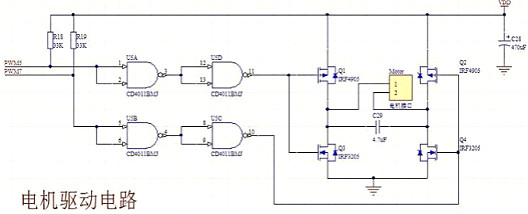

二者连系便是上面的电路:调试时两个PWM输入端此中一个接地，另外一个悬空(上拉置1)，机电转为一般。监督MOS管温度，如发烧当即堵截电源查抄电路。

利用时单片机PWM输入旌旗灯号: 1路为PWM方波旌旗灯号，另外一路为高电平(置1)。反转亦然。
