MOS管又称场效应管，即在集成电路中绝缘性场效应管。MOS英文全称为Metal-Oxide-Semiconductor即金属-氧化物-半导体，切当的说，这个名字描写了集成电路中MOS管的布局，即：在必然布局的半导体器件上，加上二氧化硅和金属，构成栅极。
MOS管的source和drain是能够对换的，都是在P型backgate中构成的N型区。在多数环境下，两个区是一样的，即便两头对换也不会影响器件的机能,如许的器件被以为是对称的。
双极型晶体管把输出端电流的细小变更缩小后，在输出端输出一个大的电流变更。双极型晶体管的增益就界说为输出输出电流之比（beta）。别的一种晶体管，叫做场效应管（FET），把输出电压的变更转化为输出电流的变更。
FET的增益即是它的transconductance， 界说为输出电流的变化和输出电压变更之比。市道上常有的通俗为N沟道和P沟道，概况参考右边图片（N沟道耗尽型MOS管）。而P沟道罕见的为高压mos管。
场效应管经由过程投影一个电场在一个绝缘层下去影响流过晶体管的电流。现实上不电流流过这个绝缘体，以是FET管的GATE电流很是小。最通俗的FET用一薄层二氧化硅来作为GATE极下的绝缘体。
这类晶体管称为金属氧化物半导体（MOS）晶体管，或，金属氧化物半导体场效应管（MOSFET）。因为MOS管更小更省电，以是他们已在良多操纵场所代替了双极型晶体管。

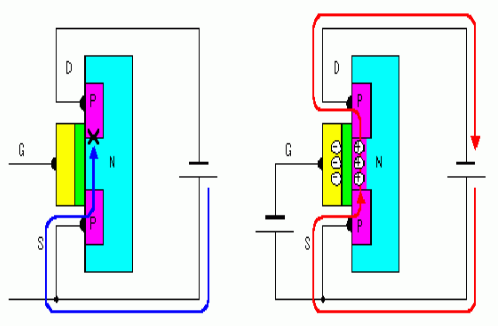

MOS管的外部布局以下图所示;其导通时只要一种极性的载流子(多子)到场导电，是单极型晶体管。导机电理与小功率MOS管不异，但布局上有较大区分，小功率MOS管是横向导电器件，功率MOSFET多数接纳垂直导电布局，又称为VMOSFET，大大进步了MOSFET器件的耐压和耐电流能力。
其首要特色是在金属栅极与沟道之间有一层二氧化硅绝缘层，是以具备很高的输出电阻，该管导通时在两个高浓度n分散区间构成n型导电沟道。
n沟道加强型MOS管必须在栅极上施加正向偏压，且只要栅源电压大于阈值电压时才有导电沟道发生的n沟道MOS管。n沟道耗尽型MOS管是指在不加栅压(栅源电压为零)时，就有导电沟道发生的n沟道MOS管。

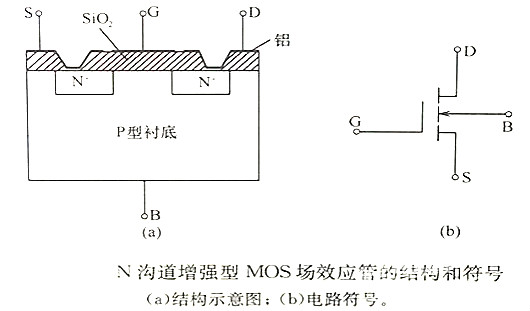

1、布局和标记（以N沟道加强型为例）

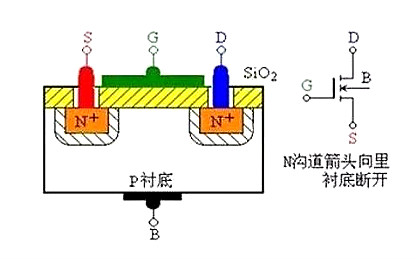

在一块浓度较低的P型硅上分散两个浓度较高的N型区作为漏极和源极，半导体外表笼盖二氧化硅绝缘层并引出一个电极作为栅极。
2、任务道理
MOS管的任务道理(以N沟道加强型MOS场效应管)它是操纵VGS来节制“感到电荷”的几多，以转变由这些“感到电荷”构成的导电沟道的状态，而后到达节制漏极电流的目标。
在制作管子时，通过工艺使绝缘层中呈现大批正离子，故在交壤面的别的一侧能感到出较多的负电荷，这些负电荷把高渗杂质的N区接通，构成了导电沟道，即便在VGS=0时也有较大的漏极电流ID。
当栅极电压转变时，沟道内被感到的电荷量也转变，导电沟道的宽窄也随之而变，是以漏极电流ID跟着栅极电压的变更而变更。
（以N沟道加强型为例）
（1）VGS=0时，不论VDS极性若何，此中总有一个PN结反偏，以是不存在导电沟道。
VGS=0，ID=0
VGS必须大于0
管子能力任务。
（2）VGS≥0时，在Sio2介质中发生一个垂直于半导体外表的电场，排挤P区多子空穴而吸收少子电子。当VGS到达必然值时P区外表将构成反型层把两侧的N区相同，构成导电沟道。
VGS≥0→g吸收电子→反型层→导电沟道
VGS↑→反型层变厚→VDS↑→ID↑
（3）VGS≥VT时而VDS较小时：VDS↑→ID↑
T：开启电压，在VDS感化下起头导电时的VGS°；VT=VGS—VDS
（4）VGS》0且VDS增大到必然值后，接近漏极的沟道被夹断，构成夹断区。VDS↑→ID稳定
1.可操纵于缩小。因为场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不用利用电解电容器。
2.很高的输出阻抗很是合适作阻抗变更。经常使用于多级缩小器的输出级作阻抗变更。
3.能够用作可变电阻。
4.能够便利地用作恒流源。
5.能够用作电子开关。
6.在电路设想上的矫捷性大。栅偏压可正可负可零，三极管只能在正向偏置下任务，电子管只能在负偏压下任务。别的输出阻抗高，能够加重旌旗灯号源负载，易于跟前级婚配。
1.产业范畴、步进马达驱动、电钻东西、产业开关电源
2.新动力范畴、光伏逆变、充电桩、无人机
3.交通运输范畴、车载逆变器、汽车HID安靖器、电动自行车
4.绿色照明范畴、CCFL节能灯、LED照明电源、金卤灯镇流器
