MOS管防倒灌电路设想以下图所示:在某些利用中,如电池充电电路中, B点是充电器接口, C点是电池接口，为了避免充电器拔掉时,电池电压呈现在充电接口。
(Q1、Q2、Q3配合构成防倒灌电路)注重Q3的DS反向接于电路,如许做是避免MOS的体=极管对电路产生的影响(若是Q3按惯例体例接在电路中, C点接电源则会在B点呈现电压)
电源主动切换
Oring电路先容
Oring电路从其名字便能够晓得他的功效，能够懂得为单向导电电路。今朝Oring电路利用于良多场所，他的感化便是保障各个单体电源相互自力、不呈现反灌景象，此中最罕见的便是利用于均流电路中。
二极管由于自身具备单向导电性，以是他便是自然的Oring电路。最根基的Oring电路就是在输入端加一个二极管，如图1,按照此单体电源的输入电流和体系中毗连在此单体电源输入端口能够出现的最高电压挑选二极管。

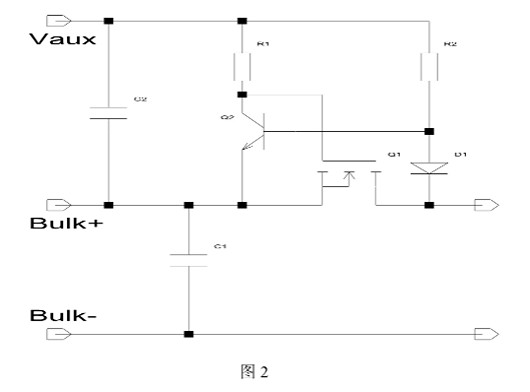

由于二极管的正向压降比拟大，当输入电流很大时(如100A),图1中的二极管Oring电路的消耗就很是大(70W摆布)，明显不合用于大电流Oring,这时候就要利用Mos管的Oring电路，略微庞杂一点，如图2 (最根基的Mos管Oring电路)
由于Mos管能够看做是一个开关管并一个体二极管， 节制此Mos管当无输入电流时关断开关管、由体二极管去阻断，有输入出电流时使开关管导通，从而能够保障单向导电同时也削减正向导通时产生的消耗。
图2与图1比拟须要一个额定的赞助电压。(在一些环境下可以把Oring电路放在输出负端，同时用输入电压作为赞助电压)。
此电路的关头身分之一是若何准确、得当的去节制Mos管的开关。而严酷的讲图2中电路普通是不能胜任的，由于Q2的BE结电压与D1的导通压降普通不相称， 若何保障他们的电压相称，从而使Mos管得当的开关呢，图3便是改良后的电路。

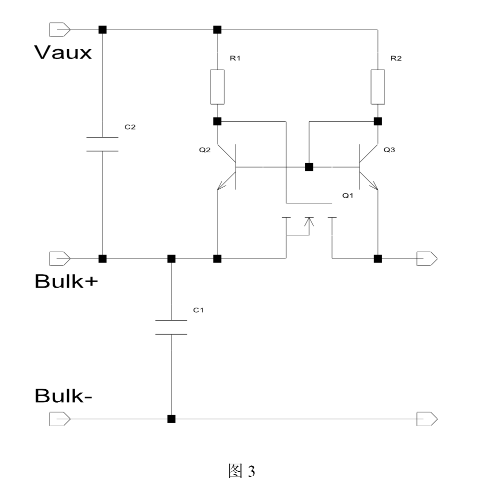

图三中Q2, Q3是一样的管子，如许便能够保障两电压是根基相称，或选用集成此两个三极管的器件，如许就几近相称了，从而能够保障能够得当的开关。此电路也经罕见于良多产物中。
图3是个根基成熟的电路，可是若是斟酌管子的高靠得住性，又须要加一些额定的电路，图4便是一个常常用的电路。
图4的电路根基便是一个很是靠得住的Oring 电路了，R1,R2 可在详细的电路中折衷挑选，因为如果取值太大会进步效力，可是当外界有反高压时会反灌出来一些电流，取值太小又会降低效力。为了避专利和其余一些特别处所的用处，图4的电路常常还要做一些变更。
