MOS管表现图，机关剖析

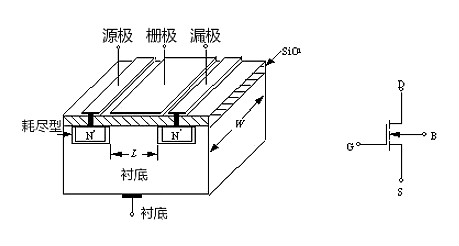

下图MOS督任务事理表现图为N沟道加强型MOS督任务事理表现图，其电路标记如图所示。它是用一块搀杂浓度较低的P型硅片作为衬底，操纵分散工艺在衬底上分散两个高搀杂浓度的N型区(用N+表现)，并在此N型区上引出两个欧姆打仗电极，别离称为源极(用S表现)和漏极(用D表现)。

在源区、漏区之间的衬底外表笼盖一层二氧化硅(SiO2)绝缘层，在此绝缘层上堆积出金属铝层并引出电极作为栅极(用G表现)。从衬底引出一个欧姆打仗电极称为衬底电极(用B表现)。因为栅极与别的电极之间是彼此绝缘的，以是称它为绝缘栅型场效应管。MOS督任务事理表现图中的L为沟道长度，W为沟道宽度。

MOS管表现图，机关剖析：上图所示的MOSFET，当栅极G和源极S之间不加任何电压，即 UGS=0 时,因为漏极和源极两个N+型区之间隔有P型衬底，相称于两个面对面毗连的PN结，它们之间的电阻高达1012W的数目级，也便是说D、S之间不具备导电的沟道，以是不管漏、源极之间加何种极性的电压，都不会发生漏极电流ID。

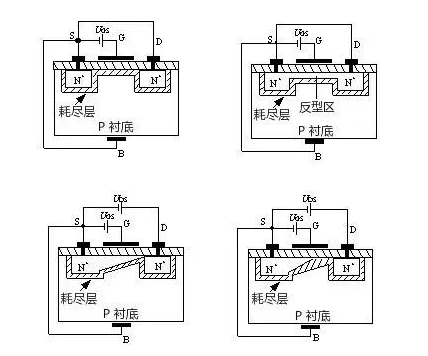

当将衬底B与源极S短接，在栅极G和源极S之间加正电压，即UGS﹥0时,MOS督任务事理表现图(a)所示，则在栅极与衬底之间发生一个由栅极指向衬底的电场。在这个电场的感化下，P衬底外表四周的空穴遭到排挤将向下方活动，电子受电场的吸收向衬底外表活动，与衬底外表的空穴复合，组成了一层耗尽层。

若是进一步进步UGS电压，使UGS到达某一电压UT时，P衬底外表层中空穴全数被排挤和耗尽，而自在电子大批地被吸收到外表层，由量变到量变，使外表层变成了自在电子为多子的N型层，称为“反型层”，MOS督任务事理表现图(b)所示。

反型层将漏极D和源极S两个N+型区相连通，组成了漏、源极之间的N型导电沟道。把起头组成导电沟道所需的UGS值称为阈值电压或开启电压，用UT表现。较着，只要UGS﹥UT时才有沟道，并且UGS越大，沟道越厚，沟道的导通电阻越小，导电才能越强。这便是为甚么把它称为加强型的缘由。

在UGS﹥UT的前提下，若是在漏极D和源极S之间加上正电压UDS，导电沟道就会有电流畅通。漏极电流由漏区流向源区，因为沟道有必然的电阻，以是沿着沟道发生电压降，使沟道各点的电位沿沟道由漏区到源区逐步减小，接近漏区一真个电压UGD最小，其值为UGD=UGS-UDS,响应的沟道最薄;接近源区一真个电压最大，即是UGS,响应的沟道最厚。

如许就使得沟道厚度不再是平均的，全数沟道呈倾斜状。跟着UDS的增大，接近漏区一真个沟道愈来愈薄。

当UDS增大到某一临界值，使UGD≤UT时，漏真个沟道消逝，只剩下耗尽层，把这类环境称为沟道“预夹断”，MOS督任务事理表现图(a)所示。持续增大UDS(即UDS>UGS-UT)，夹断点向源极标的目的挪动，MOS督任务事理表现图(b)所示。

虽然夹断点在挪动，但沟道区(源极S到夹断点)的电压降坚持稳定，仍即是UGS-UT。是以,UDS过剩局部电压[UDS-(UGS-UT)]全数降到夹断区上，在夹断区内组成较强的电场。这时候候电子沿沟道从源极流向夹断区，当电子到达夹断区边缘时，受夹断区强电场的感化，会很快的漂移到漏极。

耗尽型。耗尽型是指，当VGS=0时即组成沟道，加上准确的VGS时，能使大都载流子流出沟道，因而“耗尽”了载流子，使管子转向停止。耗尽型MOS场效应管，是在建造进程中，事后在SiO2绝缘层中掺入大批的正离子，是以，在UGS=0时，这些正离子发生的电场也能在P型衬底中“感到”出充足的电子，组成N型导电沟道。

MOS管表现图，机关剖析

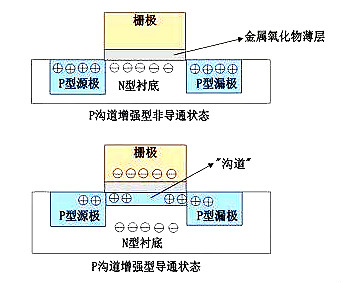

MOS管大名是场效应管，是金属-氧化物-半导体型场效应管，属于绝缘栅型。其布局表现图：

沟道上面图中，下边的p型中间一个窄长条便是沟道，使得摆布两块P型极连在一路，是以mos管导通后是电阻特色，是以它的一个首要参数便是导通电阻，选用mos管必须清晰这个参数是不是符合须要。

n型上图表现的是p型mos管，读者能够根据此图懂得n型的，都是反过去便可。是以，不难懂得，n型的如图在栅极加正压会致使导通，而p型的相反。

加强型绝对耗尽型，加强型是经由过程“加厚”导电沟道的厚度来导通，如图。栅极电压越低，则p型源、漏极的正离子就越接近中间，n衬底的负离子就越阔别栅极，栅极电压到达一个值，叫阀值或坎压时，由p型游离出来的正离子连在一路，组成通道，便是图示结果。

是以，轻易懂得，栅极电压必须低到必然水平才能导通，电压越低，通道越厚，导通电阻越小。因为电场的强度与间隔平方成反比，是以，电场强到必然水平以后，电压降落引发的沟道加厚就不较着了，也是因为n型负离子的“让步”是愈来愈难的。耗尽型的是事前做出一个导通层，用栅极来加厚或减薄来节制源漏的导通。

摆布对称图示摆布是对称的，不免会有人问怎样辨别源极和漏极呢？实在事理上，源极和漏极确实是对称的，是不辨别的。但在现实操纵中，厂家普通在源极和漏极之间毗连一个二极管，起保护感化，恰是这个二极管决议了源极和漏极，如许，封装也就牢固了，便于适用。

金属氧化物膜图中有唆使，这个膜是绝缘的，用来电气断绝，使得栅极只能组成电场，不能经由过程直流电，是以是用电压节制的。在直流电气上，栅极和源漏极是断路。不难懂得，这个膜越薄：电场感化越好、坎压越小、不异栅极电压时导通才能越强。害处是：越轻易击穿、工艺建造难度越大而价钱越贵。

与什物的辨别上图仅仅是道感性的，现实的元件增添了源-漏之间跨接的掩护二极管，从而辨别了源极和漏极。现实的元件，p型的，衬底是接正电源的，使得栅极事后成为绝对负电压，是以p型的管子，栅极不必加负电压了，接地就可以保障导通。相称于事后组成了不能导通的沟道，严酷讲应当是耗尽型了。益处是较着的，操纵时抛开了负电压。

寄生电容上图的栅极经由过程金属氧化物与衬底组成一个电容，越是高品德的mos，膜越薄，寄生电容越大，常常mos管的寄生电容到达nF级。这个参数是mos管挑选时相当首要的参数之一，必须考虑清晰。

Mos管用于节制大电畅通断，常常被请求数十K乃至数M的开关频次，在这类用处中，栅极旌旗灯号具备交换特色，频次越高，交换成份越大，寄生电容就可以经由过程交换电流的情势经由过程电流，组成栅极电流。耗损的电能、发生的热量不可轻忽，乃至成为首要题目。为了寻求高速，须要强大的栅极驱动，也是这个事理。

试想，弱驱动旌旗灯号刹时变为高电平，可是为了“灌满”寄生电容须要时候，就会发生回升沿变缓，对开关频次组成严首要挟直至不能任务。

若何任务在缩小区Mos管也能任务在缩小区，并且很罕见。做镜像电流源、运放、反应节制等，都是操纵mos督任务在缩小区，因为mos管的特色，当沟道处于似通非通时，栅极电压间接影响沟道的导电才能，闪现必然的线性干系。

因为栅极与源漏断绝，是以其输出阻抗可视为无限大，当然，随频次增添阻抗就愈来愈小，必然频次时，就变得不可轻忽。这个高阻抗特色被普遍用于运放，运放阐发的虚连、虚断两个首要准绳便是基于这个特色。这是三极管不可相比的。

发烧缘由Mos管发烧，首要缘由之一是寄生电容在频仍开启封闭时，闪现交换特色而具备阻抗，组成电流。有电流就有发烧，并非电场型的就不电流。

另外一个缘由是当栅极电压爬升迟缓时，导通状况要“途经”一个由封闭到导通的临界点，这时候候，导通电阻很大，发烧比拟利害。第三个缘由是导通后，沟道有电阻，过主电流，组成发烧。

首要斟酌的发烧是第1和第3点。很多mos管具备结温太高掩护，所谓结温便是金属氧化膜上面的沟道地区温度，普通是150摄氏度。跨越此温度，mos管不能够导通。温度降落就规复。要注重这类掩护状况的效果。
