剖析短沟道效应-MOSFET的短沟道效应,必看-KIA MOS管
信息来历：本站 日期：2020-11-06
当MOS晶体管的沟道长度小到能够和漏结及源结的耗尽层厚度相比拟时,会呈现一些差别于长沟道MOS管特征的景象,统称为短沟道效应，它们归因于在沟道区呈现二维的电势散布和高电场。
MOSFET的短沟道效应：当沟道区的搀杂浓度散布必然时,若是沟道长度延长,源结与漏结耗尽层的厚度可与沟道长度相比时，沟道区的电势散布将不只与由栅电压及衬底偏置电压决议的纵向电场有关，并且与由漏极电压控制的横向电场也有关。
换句话说,此时缓变沟道类似不再建立。这个二维电势散布会致使阈值电压随L的延长而降落，亚阈值特征的降级和因为穿通效应而使电流饱和生效。
MOSFET的短沟道效应：当沟道长度延长,沟道横向电场增大时,沟道区载流子的迁徙率变成与电场有关,最初使载流子速度到达饱和。
当电场进一步增大时,靠近漏端处发生载流子倍增，从而致使衬底电流及发生寄生双极型晶体管效应。强电场也促使热载流子注入氧化层，致使氧化层内增添负电荷及引发阈值电压挪动、跨导降落等。
因为短沟道效应使器件的任务环境变得庞杂化，并使器件特征变差,是以,必须弄清其机理,并设法防止之,或采用恰当办法使短沟道器件在电特征方面能坚持电路一般任务。
MOSFET的短沟道效应
MOSFET的沟道长度小于3um时发生的短沟道效应较为较着。短沟道效应是由以下五种身分引发的，这五种身分又是因为偏离了抱负按比例减少实际而发生的。它们是:
（1）因为电源电压没能按比例减少而引发的电场增大;
（2）内建电势既不能按比例减少又不能疏忽;
（3）源漏结深不能也不轻易按比例减小;
（4）衬底搀杂浓度的增添引发载流子迁徙率的降低;
（5）亚阈值斜率不能按比例减少。
亚阈值特征

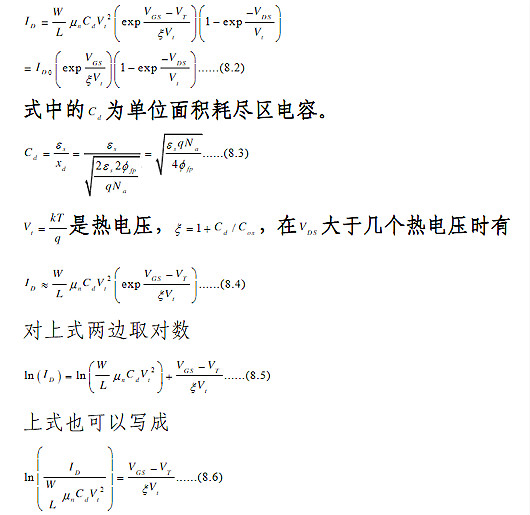

咱们的目标是经由过程MOSFET的亚國值特征来揣度阈值电压究竟能减少到最小极限值。对长沟道器件而言，亚阈值电流由下式给出
也能够写成以下的情势

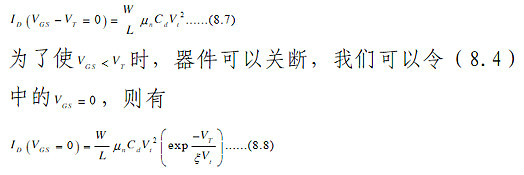

从式(8.4)中能够看出，当Vgs-Vr=0时，即当栅-源电压即是亚阈值电压时有亚阈值电流:

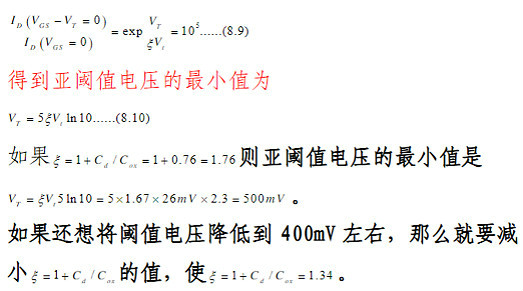

若是划定关断时(当Vgs=0)的电流比在(当Vgs=Vr)的电流小5个数目级，式(8.7)和式(8.8)的双方相除则有

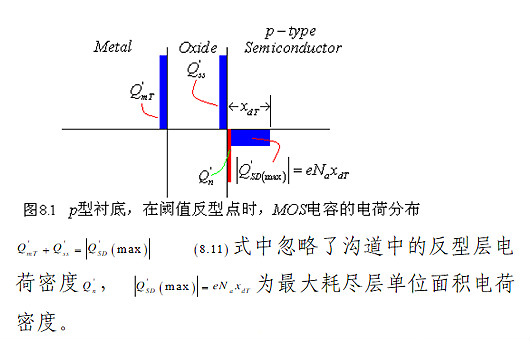

短沟道效应使阈值电压减小对抱负MOSFET器件,咱们是操纵电荷镜像道理导出阈值电压的抒发式。见下图。
这个电荷密度都由栅的有用面积节制。并疏忽了因为源/漏空间电荷区进入有用沟道区形成的对阈值电压值发生影响的身分。

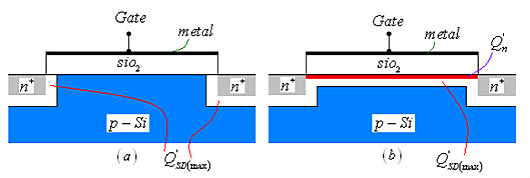

图8.2a显现了长沟道的N沟MOSFET的剖面图。在平带的环境下，且源-泄电压为零，源端和漏真个空间电荷区进入了沟道区，但只占沟道长度的很小一局部。此时的栅电压节制着沟道区反型时的一切反型电荷和空间电荷，如图8.2b所示。
跟着沟道长度的减小，沟道区中由栅压节制的电荷密度减小。跟着漏端电压的增大，漏真个空间电荷区更严峻地延长到沟道区，从而栅电压节制的体电荷会变得更少。
