硅栅MOS布局具体剖析

硅栅MOS布局：在MOS-IC的初期产物中,普遍利用金属AI作为栅极。比方上世纪60年月中期第一只MOS-IC即为p沟加强型A1栅器件。但跟着MOS-IC范围的增大、线条的变细机能请求的进步,Al栅MOS手艺逐步被硅栅MOS所取代。

硅栅MOS布局：工艺的特色

硅栅工艺的成长和利用,同以下几个方面的缘由慎密相连:

(1)咱们晓得Al栅的淀积必须在实现了硅器件一切的低温进程今后停止。是以它务必要同IC中器件的源、漏区瞄准。在套准精度的限定之下,棚区的尺寸必须比预约的沟道长度更长,以便笼盖住源、漏区。

这致使了集成密度的降落和寄生效应的增添。因为多晶硅与硅衬底是统一种资料,具有不异的熔点，它能够在构成漏、源区之前淀积上去。同时硅栅自身又可作为离子注入的掩膜,几近可完善地构成所需的器件沟道区。

这类“自瞄准”的特色不仅简化了制备工艺,并且增添了器件密度,削减了栅-源间和栅-漏间的寄生电容。这一特色的表示图如图4-1-1所示。在硅衬底上先要构成薄的栅氧化区,随后淀积多晶硅并图形化,随后经过离子注入形成漏、源区。在硅栅之下不注入离子,构成所需的沟道。

(2)因为硅栅与硅衬底之间的打仗功函数的不同为零,从而使阈值电压负得更少一点，削减了p沟MOS的阈值电压相对值。如可从-4V降落为-2V。如许使硅栅MOSIC可以同其余数字电路相兼容，如TTL电路等。

(3)因为多晶硅能忍耐低温,它能够完整地被SiO2层封包起来,使多晶硅不只能作为栅电极用,并且能够作为互连线用。在多层布线手艺中,它能够被别的的金属层或多晶硅层所穿过。

使IC设想中的布线更加便利和松散。因多晶硅能忍耐低温.它又可许可被笼盖掺磷SiO2等介质膜，以实现金属化之前所必须的外表平展化进程。

硅栅MOS布局：硅栅MOS手艺中最大的倒霉身分是它比Al栅资料有高很多的电阻率。即便在高掺杂的环境下,0.5μm厚的多晶硅电阻率约为20Ω/sq。这同响应厚度的Al资料比拟要约莫400倍。高的电阻率必将构成更长的RC时候常数和芯片中较严峻的直流电压的变更。

为降服这一错误谬误,常在多晶硅上淀积耐熔金属或硅化物薄膜。这类薄膜的薄层电阻率为1Ω/sq,能够较着地削减多晶硅的高阻带来的负面影响。可是,虽然存在上述的限定,硅栅MOS手艺已成为现今MOS-IC手艺中的支流手艺。

场区、有源区和等立体工艺

在MOS-IC的芯片内,从工艺布局来看,能够分为两个地区:场区和有源区。有源区是用以建造MOS晶体管、电阻或电容的地区。在此地区内不存在很厚的热发展SiO2 层,只存在建造器件必须的薄氧化层和当断绝介质中的CVD淀积的SiO2层。

在此地区内,除器件所必须的引出线外,通俗不能经由进程其余导电层。在有源区以外的便是场区,这一地区由很厚的热发展SiO2层构成,大批的金属布线穿梭其间,芯片的浩繁金属引线脚也安排在它上面。图4-1-2是有源区和场区的表示图。

在通俗的集成电路立体工艺中,SiO2层作为绝缘介质和搀杂时的遮掩资料,阐扬了关键的感化。MOS-IC的场区由热发展SiO2层构成，而有源区则无如许的厚氧化层。热发展SiO2层的进程,要耗损硅衬底资料。

在构成有源区时,必须将有源区上的厚SiO2层撤除。如许,在有源区和场区之间构成一个较着的台阶, 如图4-1-3所示。如许的高台阶对从有源区引出的布线是倒霉的,金属布线在台阶处轻易断裂,构成器件的生效。

用“等立体工艺”很轻易处理这一题目。只需在有源区的地区上淀积一层Si3N4以掩护这一区不被热氧化,从而使这一地区的硅立体和周围的厚氧化层立体保持在较靠近的程度，大大削减了布线逾越的台阶。一种叫全凸起氧化工艺(FUROX)供给了较完善的等立体氧化手艺。

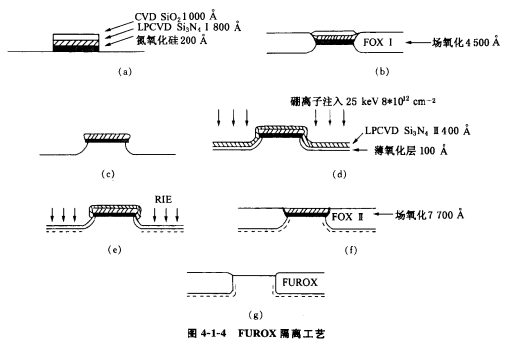

图4-1-4示出了这一工艺的首要步骤。在有源区局部顺次热发展氮氧化硅层200A,LPCVD发展Si3N4 800A,CVD淀积SiO2 1000A。随后在场区热发展siO2 4500A。然后用化学侵蚀体例撤除以构成一个槽。

发展第二层100A厚的氧化硅层并用CVD体例淀积400A厚的氮化硅层。停止自瞄准场区的“沟道禁止”硼注入。用离子反映刻蚀方法各向同性地侵蚀掉第二层氮化硅层,但仍保留侧墙处的Si3N4层以作为遮掩氧化用。接着停止第二次场氧化,构成一个完好陷,靠近“零鸟嘴”,全凸起的很是平展的氧化区。
