MOS管电容特征-静态特征

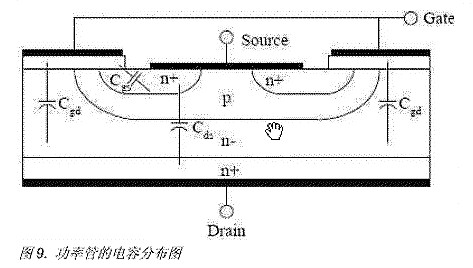

从图九能够看出功率管的寄生电容散布环境，电容的巨细由功率管的布局,资料和所加的电压决定。这些电容和温度有关，以是功率管的开关速率对温度不敏感(除阈值电压受温度影响产生的次失效应外)

MOS管电容特征:因为器件里的耗尽层遭到了机压影响，电容Cgs和Cgd跟着所加电压的变更而变更。然而绝对Cgd，Cgs受电压的影响很是小，Cgd受电压影响水平是Cgs的100倍以上。

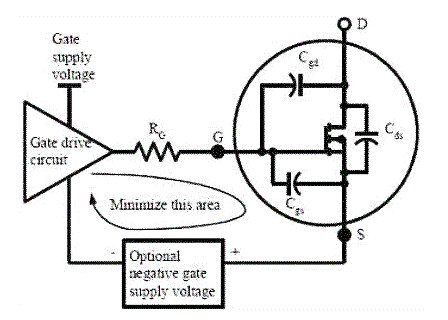

如图10所示为一个从电路角度所看到的本征电容。受栅漏和栅源电容的影响，感到到的dv/dt会致使功率管开启。

MOS管电容特征:简略的说，Cgd越小对因为dv/dt所致使的功率管开启的影响越少。一样Cgs和Cgd形成了电容分压器，当Cgs与Cgd比值大到某个值的时辰能够消弭dv/dt所带来的影响，阈值电压乘以这个比值便是能够消弭dv/dt所致使功率管开启的最好身分，APT功率MOSFET在这方面抢先这个行业。

Ciss:输入电容

将漏源短接，用交换旌旗灯号测得的栅极和源极之间的电容便是输入电容。Ciss是由栅泄电容Cgd和栅源电容Cgs并联而成，或Ciss=Cgs+Cgd，当输入电容充电致阈值电压时器件能力开启，放电致必然值时器件能力够关断。是以驱动

电路和Ciss对器件的开启和关断延时有着间接的影响。

Coss :输入电容

将栅源短接，用交换旌旗灯号测得的漏极和源极之间的电容便是输入电容。Coss是由漏源电容Cds和栅泄电容Cgd并联而成，或Coss=Cds+Cgd，对软开关的利用，Coss很是主要，因为它能够引起电路的谐振。

Crss:反向传输电容

在源极接地的环境下，测得的漏极和栅极之间的电容为反向传输电容。反向传输电容同等于栅漏电容。反向传输电容也常叫做米勒电容，对开关的回升和降落时候来讲是此中一个主要的参数,他还影响着关断延时时候。

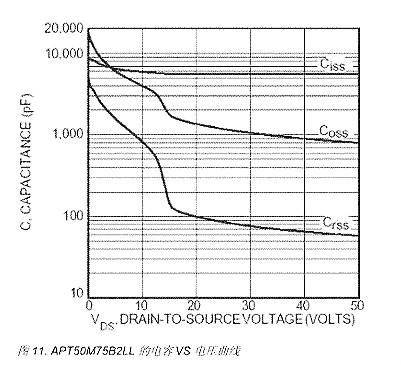

图11是电容的典范值随漏源电压的变更曲线

电容跟着漏源电压的增添而减小，特别是输入电容和反向传输电容。

Qgs, Qgd,和Qg:栅电荷

栅电荷值反映存储在端子间电容上的电荷，因为开关的刹时，电容上的电荷随电压的变更而变更，以是设想栅驱动电路时常常要斟酌栅电荷的影响。

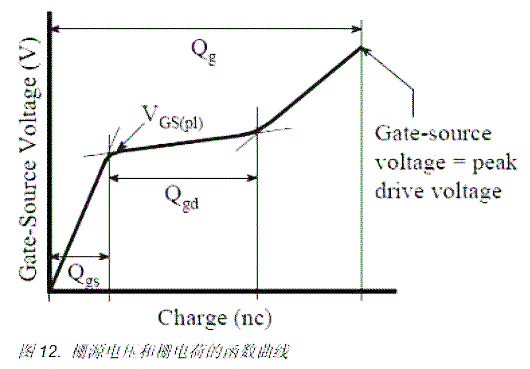

请看图12，Qgs从0电荷起头到第一个拐点处，Qgd是从第一个拐点到第二个拐点之间局部(也叫做“米勒"电荷)，Qg是从0点到vGS即是一个特定的驱动电压的局部。

泄电流和漏源电压的变更对栅电荷值影响比拟小，并且栅电荷不随温度的变更。测试前提是划定好的。栅电荷的曲线图表现在数据表中，包含牢固泄电流和变更漏源电压环境下所对应的栅电荷变更曲线。

在图12中平台电压VGS(pl)跟着电流的增大增添的比拟小(跟着电流的下降也会下降)。平台电压也反比于阈值电压，以是差别的阈值电压将会产生差别的平台电压。

MOS电容—能更好的懂得MOS管。这个器件有两个电极，一个是金属，另外一个是extrinsicsilicon（内在硅），他们之间由一薄层二氧化硅分开开。金属极便是GATE，而半导体端便是backgate或body。他们之间的绝缘氧化层称为gate dielectric（栅介质）。

这个MOS电容的电特征能经由过程把backgate接地，gate接差别的电压来讲明。MOS电容的GATE电位是0V。金属GATE和半导体BACKGATE在WORK FUNCTION上的差别在电介质上产生了一个小电场。

在器件中，这个电场使金属极带轻细的正电位，P型硅负电位。这个电场把硅中底层的电子吸收到外表来，它同时把空穴排挤出外表。这个电场太弱了，以是载流子浓度的变更很是小，对器件全体的特征影响也非常小。

当MOS电容的GATE绝对BACKGATE正偏置时产生的环境。穿过GATE DIELECTRIC的电场增强了，有更多的电子从衬底被拉了下去。同时，空穴被排挤出外表。跟着GATE电压的降低，会呈现外表的电子比空穴多的环境。

因为多余的电子，硅表层看上去就像N型硅。搀杂极性的反转被称为inversion，反转的硅层叫做channel。跟着GATE电压的延续不时降低，愈来愈多的电子在外表积累，channel变成了强反转。Channel构成时的电压被称为阈值电压Vt。当GATE和BACKGATE之间的电压差小于阈值电压时，不会构成channel。当电压差跨越阈值电压时，channel就呈现了。

MOS电容：（A）未偏置（VBG=0V），（B）反转（VBG=3V），（C）堆集（VBG=-3V）。恰是当MOS电容的GATE绝对backgate是负电压时的环境。电场反转，往外表吸收空穴排挤电子。硅表层看上去更重的搀杂了，这个器件被以为是处于accumulation状况了。
