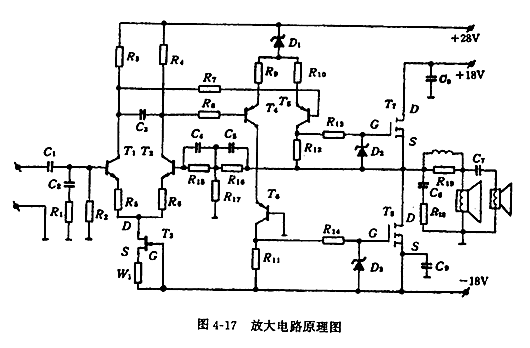

V-MOS场效应管功放由输入、鼓励和功率缩小三级组成,级间接纳间接耦合，主电源士18V,电路属于OCL情势，如图4-17所示。该电路使命道理简述以下。
(1)为坚持输入端直流零电位的不变,输入级接纳典范的差动缩小电路，由T1、T2、T3等元件组成，射极回路中串接的R5、R6不只对扩大这一级的线性静态规模有益,并且使频带随之展宽。
在增益余量较大的环境下，R5、R6的值取得大一些有益，本电路取200Ω,使输入级电压增益限定在32dB摆布。为减小漂移和噪声影响，输入差动级每管使命电流以0.5~0.6mA为好,由恒流源电路供给，以此保障电路的直流不变性。T3是一个通俗结型场效应管，其栅源短接便成为一简略的恒流源,电流值可由调理w1来决定。本级选用差动电路的另外一目标是实现旌旗灯号的倒相使命。
(2)T4、T5等组成第二差动缩小电路,作为全部电路的中间电压缩小用，兼有电位共同感化。射极电阻R9、R10起电流负反应作用，使本级电压增益节制在12dB摆布。稳压管D1是为了共同T4、T5发射极电位而设置的，稳压值的挑选决议于前级集电极负载R3、R4上的直流电压降，本电路选用的D1稳压值为6V,这是考虑到在这一电压四周时稳压管的温度系数靠近为零。
T6在这里起电位调节感化，使T4的直流使命状况与T5尽可能靠近。R11、R12分别是T4、T5集电极的负载，阻值要按照本级使命电流和末级V-MOS管的阀值电压来肯定，其上的直流压降将作为T7、T8的栅极偏压，而互换旌旗灯号电压便是T7、T8栅极的鼓励电压。
(3)T7、T8等组成缩小器的末级功放单位。但有一点须注重，V-MOS场效应管的G-S极间耐压BU(gss)-般只要30~40V,为使它能宁静使命，在G-S间设有稳压管D2、D3,起掩护感化,其稳压值应小于T7、T8的栅源耐压值,普通选10~12V的稳压管即能知足利用请求。
(4)鼓励级输入与末级栅极之间接入电阻R13、R14,能有用地按捺高频振荡。由于V-MOS场效应管所需栅极电流极小，乃至可以疏忽，以是R13、R14的取值规模较宽，可由lkΩ到100kΩ之间拔取，本电路中，R13、R14取33kΩ。
(5)电容C4、C5和电阻R15、R16、R17组成大环路负反应收集，能使缩小器取得适合的增益与最小的失真度，缩小器的闭环增益和负反应均由R16/R17的比值来决议。C4、C5还具备超前弥补作用。

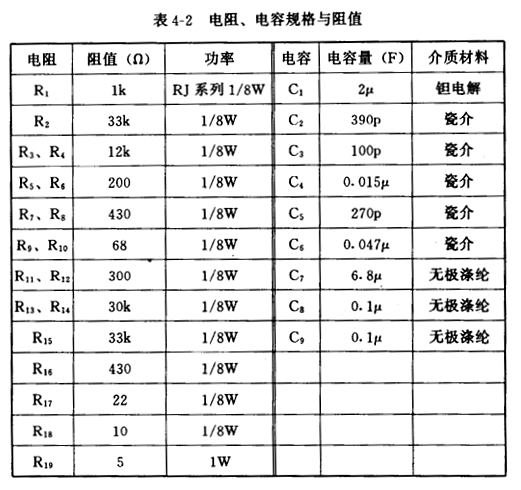

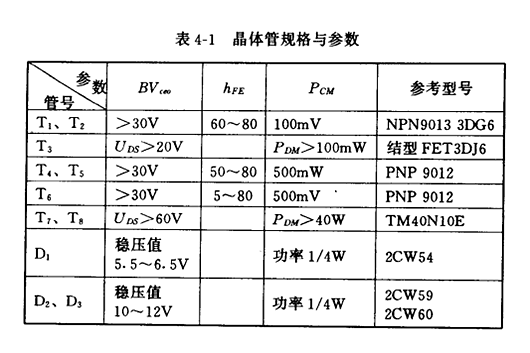

该电路对所用元器件的请求和参数如表4-1、表4-2所示。
由于V-MOS场效应管输入阻抗很高，为避免感到电压将G-S击穿, V-MOS场效应管应最初接入电路，并且，焊接时烙铁外壳应妥帖接地。调试进程中，为避免中点电压不不变打击破坏扬声器，可用一只20W、8Ω的假负载取代。
本电路的详细调试很简略，可分以下两步停止:
(1)未装V-MOS场效应管前，调剂恒流源电路中的W1,使R11、R12两头的电压降为3.4V摆布。
(2)接入V-MOS场效应管后,调剂中点零电位。停止调剂前，先将一只30k电阻和一只10k电位器串联，以取代R15接入电路，调试终了后再换上等值牢固电阻。
(1)频次呼应20Hz~ 50kHz<士0.5dB; 10Hz~ 100kHz<士3dB。
(2)闭环增益26dB;开环增益43.5dB。
(3)谐波失真(1kHz时)额外输入<0.05%(24W、4Ω);不削顶最大输入<0.1%(32W、4Ω)。
(4)额外输出功率24W、4Ω。
(5)满功率输入半小时零点漂移0.05V。
v-mos管注重事变
（1）V-MOS管亦分N沟道管与P沟道管，但绝大大都产物属于N沟道管。对P沟道管，丈量时应互换表笔的地位。
（2）有多数VMOS管在G-S之间并有掩护二极管。
（3）今朝市场上还有一种V-MOS管功率模块，专供互换机电调速器、逆变器利用。比方美国IR公司出产的IRFT001型模块，外部有N沟道、P沟道管各三只，组成三相桥式布局。
（4）此刻市售VNF系列（N沟道）产物，是美国Supertex公司出产的超高频功率场效应管，其最高使命频次fp=120MHz，IDSM=1A，PDM=30W，共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。
（5）利用V-MOS管时必须加适合的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率能力到达30W。
