若何疾速辨别MOS管的黑白,范例与引脚-KIA MOS管

辨别MOS管的黑白,范例与引脚

MOS管是咱们在仿照电路进修中碰到的一个底子而又重要的器件，一路也是电路掩护中不可或缺的重要掩护器件，特别在便携式电子产物中操纵的最为普遍与普遍，咱们对于这个电子元器件的功课道理肯定都不陌生。

比喻“高电平导通、低电平停止”、“共射扩大电路”、“射极跟班器”等等这些界说也都是咱们在进修中经常碰到的。但到了理论功课中，不是只是晓得这些界说就能够或许顺畅实现使命的，比喻“这个MOS管是不是是好的?”、“怎样疾速辨别MOS管极性”这些题目是书籍中很少先容的，但又是每名电子从业者或喜好者应当把握的。就从实战的角度为咱们介绍三个必需要把握的“辨别体例”。

一、疾速辨别MOS管的黑白

咱们在电路调试进程中碰到题目时，经常需要辨别管子功效是不是是好的，这时候咱们能够或许凭仗全能表来停止辨别。将全能表调至电阻档，对MOS管的三个管脚两两停止丈量，共丈量六次，若此中两次能够或许测到电阻值则说明MOS管是好的，其余环境是坏的。

二、疾速辨别MOS管范例和引脚

将万用表调至电阻档;

用万用表的黑表笔与1号引脚打仗，红表笔别离打仗2、3号引脚，两次是不是有电阻值;

用万用表的黑表笔与2号引脚打仗，红表笔别离打仗1、3号引脚，两次是不是有电阻值;

用万用表的黑表笔与3号引脚打仗，红表笔别离打仗1、2号引脚，两次是不是有电阻值;

以上三组丈量，若是某一组丈量均导通，则黑表笔打仗的为基极，三极管为NPN型;

操纵二极管档就能够或许辨别出e、c两级;若是三组丈量中，不一组丈量均导通，改用红表笔作为大众端，按2~4进程停止丈量，测出均导通一组的红表笔所打仗的引脚为B极，MOS管为PNP型，再操纵二极管档辨别出e和c极。

三、重要功率元件温升的丈量

温升的丈量重要包含MOS开关管、变压器、输入整流二极管和输入电容等关键功率元件外表温升的丈量，经常利用的丈量仪器有红外测温仪和热电偶丈量仪。

辨别MOS管的黑白,范例与引脚

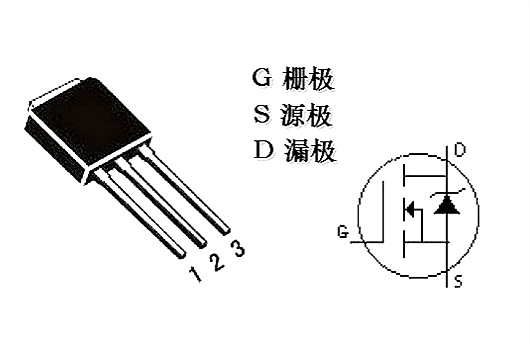

管脚测定体例：

①栅极G的测定：用万用表R&TImes;100档，测肆意两脚之间正反向电阻，若此中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。

②漏极D、源极S及范例鉴定：用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约为0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔离开引脚后，与G碰一下，而后归去再接原引脚，呈现两种环境：

a．若读数由本来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔打仗G有用，使MOS管D、S间正反向电阻值均为0Ω，还可证实该管为N沟道。

b．若读数仍为较大值，黑表笔不动，改用红表笔打仗G，碰一下以后当即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔打仗G极有用，该MOS管为P沟道。

1、用10K档，内有15伏电池。可供给导通电压。

2、因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。

3、操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。

4、多数源漏间有反并二极管，应注重，及赞助鉴定。

5、多数封庄为字面对自已时，左栅中漏右源。以上前三点必需把握，后两点矫捷操纵，很快就能够判管脚，分黑白。若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确利用。
