恒流源在古代计量测试范畴操纵很是普遍,文献有提到操纵恒流源供电可进步规范灯的不变性;文献中提到用恒流源测电阻比用伏安法精度更高。恒流源根据恒流器件差别可分为晶体管恒流源集成电路恒流源、场效应管恒流源。
晶体管恒流源的电流节制器件稳流精度不高;集成电路恒流源合适小电流恒流但很难做大;场效应管是一种电压节制器件,它的输人电阻很是高。栅极几近不取电流,很是合适作恒流源的调剂管。本设想用P沟道加强型场效应管设想的恒流源精度优于0.5%。
恒流道理

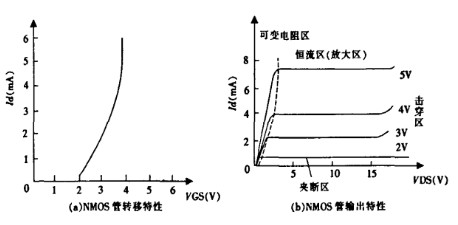

图1是场效应管的转移特征和输出特征。从转移特征曲线上，咱们晓得场效应管的漏源电流I由它的栅源电压决议;在输出特征曲线上,场效应管任务能够分为四个区:可变电阻区、恒流区(缩小区)、击穿区、夹断区。
在可变电阻区漏源电流随漏源电压、栅源电压的增大而增添;在恒流区漏源电流为恒定值,其巨细由栅源电压节制,跟着漏源电压的持续增大场效应管进入击穿区,管子会破坏,当栅源电压低于管子的开启电压时，管子进入夹断区，漏极源极上几近不电流流过。是以只需让管子工作在恒流区，就可以完成恒流,并且转变栅源电压就能转变恒流的巨细。
场效应管恒流源电路图一

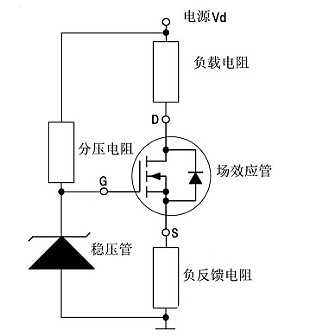

如图，此中分压电阻和稳压管为场效应管的栅极供给一个牢固的基准电压。
场效应管恒流源电路图二

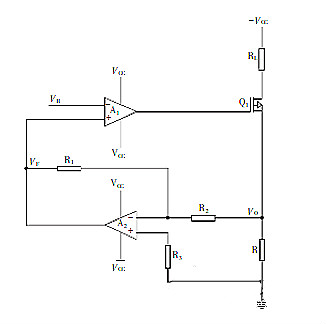

基于场效应管的恒流源电路道理图以下图所示，电流颠末采样电阻转换为采样电压。采样电压经运放A2反向缩小后作为反应电压VF送入运放A1的同相端，与基准电压VR停止比拟，对栅极电压停止调剂，从而对输出电流停止调剂，使全部闭环反应体系处于静态均衡中，以到达不变输出电流的目标。
若是输出电流增大，则采样电阻上的采样电压随之增大，反应电压VF也增大，运放A1同相端电压增大，而基准电压不变，运放A1的输出电压为（VF-VR）K（K为运放A1的开环增益），是以运放A1的输出电压降落，栅极电压降落从而使输出电流降落，使输出电流坚持不变。
场效应管恒流源电路图三
场效应管属于电压节制元件，这一点近似于电子管的三极管，但它的机关与任务道理和电子管是截然差别的，与双极型晶体管比拟，场效应晶体管具备以下特色：
（1）场效应管是电压节制器件，它经由过程UGS来节制ID;
（2）场效应管的输出端电流极小，是以它的输出电阻很大。
（3）它是操纵大都载流子导电，是以它的温度不变性较好;
（4）它构成的缩小电路的电压缩小系数要小于三极管构成缩小电路的电压缩小系数;
（5）场效应管的抗辐射才能强;
（6）因为不存在混乱活动的少子分散引发的散粒噪声，以是噪声低。
