场效应管的简略接法

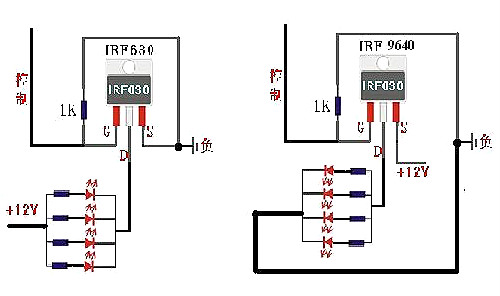

举例申明,下图是一个浅显、简略的场效应管驱动LED的电路图,左图为N沟道场效应管(型号IRF630) , 右图为P沟道场效应管(型号IRF9640) , 电源电压12V ,详细到现实电路中,图中电阻等元件能够按照现实电路改换相干阻值,从图中能够开端领会场效应管做开关电路的接法。上面扼要申明。

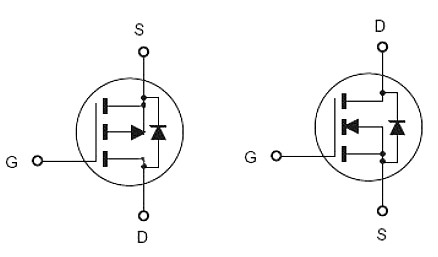

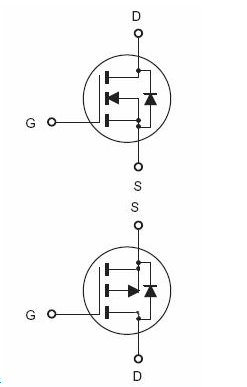

场效应管,英文缩写MOSFET ,普通有3个管脚。依外部PN结标的目的的差别, MOSFET分为N沟道型(上图)和P沟道型(下图) , 如上面图所示,普通利用N沟道型可带来便利性。

场效应管的简略接法

N沟道MOSFET管用法: (栅极G高电平D与S间导通,栅极G低电平D与S间停止, P沟道与之相反)；栅极/基极(G)接节制旌旗灯号，源极(S)接负载电源负极(摹拟地) ,漏极(D)接负载输出负极,负载输出正极间接接负载电源正极。

当栅极/基极(G)电压大于MOSFET管开启电压(凡是为1.2V ) , 源极(S)到漏极(D)导通,导通电流很小，能够以为源极(S)和漏极(D)间接短接。如许负载负极被连通负载电源负极,负载工作。

当栅极/基极(G)电压小于MOSFET管开启电压时,源极(S)到漏极(D)电阻极大,能够以为源极(S)到漏极([D)断路,则负载负极被负载电源正极拉高,负载不任务。( 这里只用最易懂得的说话说说用法,现实上MOSFET的开启和封闭取决于栅极/基极(G)和源极(S)之间的正压差)

如许,咱们只需节制MOSFET的栅极/基极(G)电压有不,便可节制负载的任务与不任务,构成一个开关效应。MOSFET管的开关时候很是快,普通在纳秒极 ,你就以为是刹时开启/封闭就能够了,在MOSFET管外部是不提早的。

因为MOSFET管的疾速开关特征,利用高频PWM方波旌旗灯号对其栅极/基极(G)停止节制,能够在输出端取得超高速切换的均匀电压,这个均匀电压取决于PWM波的占空比。这便是UBEC或电调等模子装备的降压和调速道理。这类高频开关降压体例几近不能量丧失,效力普通在95%以上。

场效应管的简略接法

P沟道MOSFET管用法: (栅极G高电平D与S间停止,栅极G低电平D与S间导通)；栅极/基极(G)接节制旌旗灯号,源极(S)接负载电源正极,漏极(D)接负载输出正极,负载输出负极间接接负载电源负极(摹拟地)。

当栅极/基极(G)电压小于源极(S)电压(负载电源电压) 1.2V以上时,源极(S)到漏极(D)导通,导通电流很小,能够以为源极(S)和漏极(D)间接短接。如许负载正极被连通负载电源正极,负载任务。当栅极/基极(G)电压小于源极(S)电压(负载电源电压)缺乏1.2V ,或栅极/基极(G)电压大于即是源极(S)电压时,源极(S)到漏极(D)电阻极大,能够以为源极(S)到漏极(D)断路,则负载不任务。

MOSFET场效应管做为疾速开关元件的用法就简略说到这里,庞杂实际先不说它,晓得怎样用就好了。若是仅仅是做为电子开关利用,也能够简略用三极管取代MOSFET管, 只不过三极管的效力、开关速率、开关靠得住性远不如MOSFET管。

场效应管有共源、共漏接法（与晶体管缩小电路共射、共集接法绝对应）。栅极/基极(G)接节制旌旗灯号，源极(S)接负载电源负极（摹拟地），漏极(D)接负载输出负极，负载输出正极间接接负载电源正极。

当栅极/基极(G)电压大于MOSFET管开启电压（凡是为1.2V），源极(S)到漏极(D)导通，导通电流很小，能够以为源极(S)和漏极(D)间接短接。如许负载负极被连通负载电源负极，负载任务。当栅极/基极(G)电压小于MOSFET管开启电压时，源极(S)到漏极(D)电阻极大，能够以为源极(S)到漏极(D)断路，则负载负极被负载电源正极拉高，负载不任务。

扩大资料：

场效应管利用注重事变

（1）为了宁静利用场效应管，在线路的设想中不能跨越管的耗散功率，最大漏源电压、最大栅源电压和最大电流等参数的极限值。

（2）各种型场效应管在利用时，都要严酷按请求的偏置接入电路中，要遵照场效应管偏置的极性。如结型场效应管栅源漏之间是PN结，N沟道管栅极不能加正偏压；P沟道管栅极不能加负偏压，等等。

（3）MOS场效应管因为输出阻抗极高，以是在运输、储藏中必须将引出脚短路，要用金属屏障包装，以避免外来感到电势将栅极击穿。特别要注重，不能将MOS场效应管放入塑料盒子内，保管时最好放在金属盒内，同时也要注重管的防潮。

（4）为了避免场效应管栅极感到击穿，请求统统测试仪器、任务台、电烙铁、线路自身都必须有杰出的接地；管脚在焊接时，先焊源极；在连入电路之前，管的全数引线端坚持相互短接状况，焊接完后才把短接资料去掉。
