MOSFET特征参数

MOS场效应晶体管凡是简称为场效应管，是一种利用场效应道理任务的半导体器件，和通俗双极型晶体管比拟，场效应管具备输入阻抗高、噪声低、静态规模大、功耗小、易于集成等特征，获得了愈来愈遍及的利用。你领会MOSFET特征参数吗？上面让咱们一路来具体领会吧。

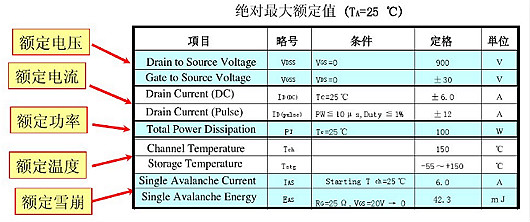

1.相对最大额外值

任何情况下都不许可跨越的最大值

2.额外电压

VDSS:漏极(D)与源极(S)之间所能施加的最大电压值。

VGss :栅极(G)与源极(S)之间所能施加的最大电压值。

3.额外电流

ID(DC):漏极许可经由过程的最大直流电流值

此值遭到导通阻抗、封装和内部连线等的限定，TC=25°C (假设 封装紧贴无穷大散热板)

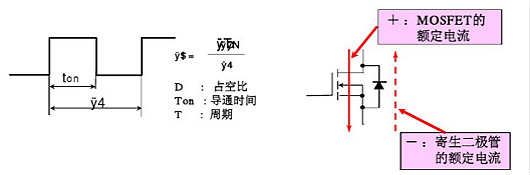

ID(Pulse) :漏极许可经由过程的最大脉冲电流值

此值还遭到脉冲宽度和占空比等的限定

4.额外功耗

PT :芯片所能蒙受的最大功耗。其测定前提有以下两种

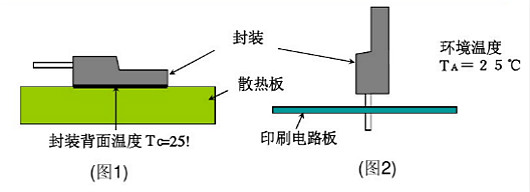

TC=25℃的前提...紧接无穷大放热板，封装

C: Case的简写,反面温度为25℃(图1)

TA=25℃的前提...竖立装置不接散热板

A: Ambient的简写，情况温度为25 C (图2)

5.额外温度

Tch : MOSFET的沟道的下限温度，普通Tch≤150C℃

Tstg : MOSFET器件本身或利用了MOSFET的产物，其保管温度规模为最低-55℃,最高150℃

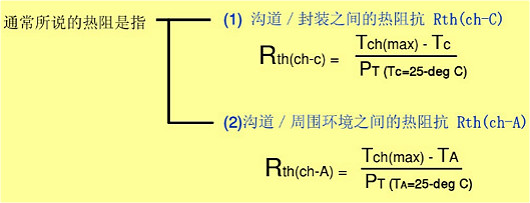

6.热阻

表现热传导的难易水平。热阻值越小，散热机能越好。若是利用手册上不申明热阻值时，可按照额外功耗PT及Tch将其算出。

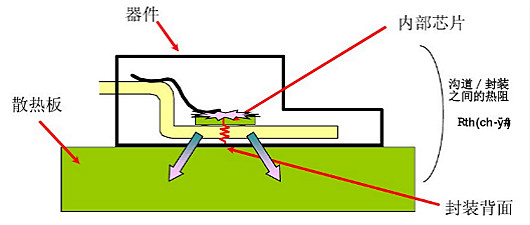

沟道/封装之间的热阻(有散热板的前提)

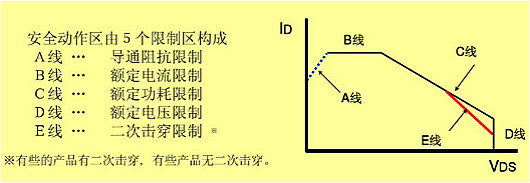

7.宁静举措区SOA

SOA=Safe Operating Area或AOS=Area of Safe Operating

正偏压时的宁静举措区

8.抗雪崩能力保障

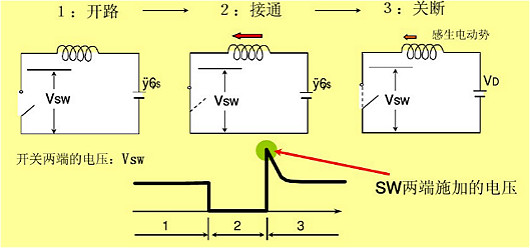

对马达、线圈等电理性负载停止开关举措时，关断的刹时会有感生电动势发生。

电路比拟

(1)以往产物(无抗雪崩保障)的电路必须有接收电路，以保障刹时峰值电压不会跨越VDss。

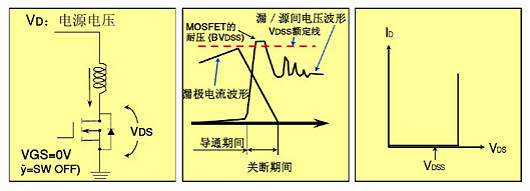

(2)有抗雪崩能力保障的产品，MOSFET本身可以或许接收刹时峰值电压而无需附加接收电路。

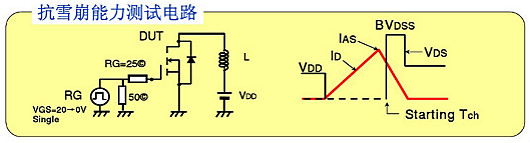

抗雪崩能力保障界说

单发雪崩电流IAS:下图中的峰值漏极电流

单发雪崩能量EAS:一次性雪崩时代所能蒙受的能量，以Tch≤150℃为极限

持续雪崩能量EAR:所能蒙受的频频呈现的雪崩能量，以Tch≤150℃为极限

MOSFET特征参数：若何挑选MOSFET的额外值

器件的额外-电压值：应高于现实最大电压值20%；电流值：应高于现实最大电流值20%；功耗值：应高于现实最大功耗的50%，而现实沟道温度不应跨越-125℃

上述为保举值。现实设想时应斟酌最坏的前提。如沟道温度Tch从50℃进步到100℃时，推算毛病率降进步20倍。

在MOS管挑选方面，体系要求相干的几个主要参数是：

1． 负载电流IL。它间接抉择于MOSFET的输入能力；

2． 输入—输入电压。它受MOSFET负载占空比能力限定；

3． mos开关频次FS。这个参数影响MOSFET开关顷刻的耗散功率；

4． MOSFET最大许可任务温度。这要知足体系指定的坚固性目标。

MOSFET设想挑选：

一旦体系的任务前提（负载电流，开关频次，输入电压等）被必定，功率MOSFET在参数方面的挑选以下：

1 RDSON的值。最低的导通电阻，可以或许减小消耗，并让体系较好的任务。可是，较低电阻的MOSFET较高电阻器件。

2 散热。假设空间充足大，可以或许起到内部散热结果，就可以或许以较低资本获得与较低RDSON一样的结果。也可以或许利用表面贴装MOSFET达到一样结果。

3 MOSFET组合。假设板上空间许可，偶然分，可以或许用两个较高RDSON的器件并联，以获得不异的任务温度，并且资本较低。
