场效应管常识详解-场效应管若何导通,有哪些要点？必看-KIA MOS管
信息来历：本站 日期：2020-10-26
场效应管是若何导通的 在操纵场效应管设想开关电源或马达驱动电路的时辰，大局部人城市斟酌场效应管的导通电阻，最大电压等，最大电流等，也有良多人仅仅斟酌这些身分。
如许的电路或许是能够任务的，但并不是优异的。此文谈谈对场效应管导通电阻的熟悉，包含导通前提等常识，但愿对大师的电路设想有所赞助。场效应管的导通特征 导通的意义是作为开关，相称于开关闭合。
场效应管作为开关元件，一样是任务在停止或导通两种状况。因为场效应管是电压节制元件，以是首要由栅源电压UGS决议其任务状况。N沟道结型场效应管的特征：Vgs大于必然的值就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达4V或10V就能够了。
P沟道结型场效应管的特征：Vgs小于必然的值就会导通，合适用于源极接VCC时的环境（高端驱动）。可是，固然P沟道结型场效应管能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替换品种少等缘由，在高端驱动中，凡是仍是操纵N沟道结型场效应管。

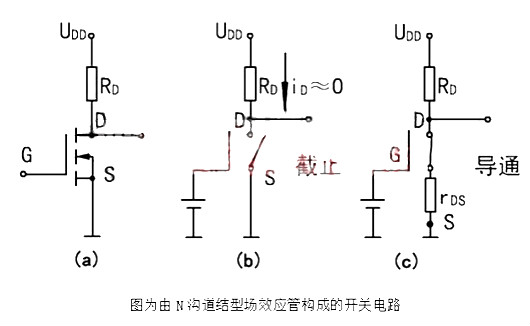

上面是N沟道结型场效应管的导通前提：UGS(off)
跟着半导体手艺的飞速成长，场效应管的机能大幅度进步，此中最主要的是导通电阻到达毫欧数目级。场效应管的导通电阻是指在G、S极间加上一个偏压（N沟道为G＋、S-、P沟道为G-、S＋），场效应管导通时，D、S极间的电阻值。
导通电阻这个参数在高压大电流场所特别主要，乃至比耐压和电流目标还主要，以是尼克森公司的贴片高压场效应管就间接用导通电阻的数值来作产物型号，如“P2804”便是指该型场效应管的导通电阻为28mΩ，耐压为40V。同理，“P4404”便是指点通电阻为44mΩ，耐压为40V。
差别布局的场效应管导通电阻差别很大，在凡是环境下，耐压越高，导通电阻就越大，如液晶电视背光板经常利用的N沟道＋P沟道组合管P2504，耐压40V，电流18A，导通电阻25mΩ；用于CRT彩电电源管2SK2645，耐压600V，电流9A，功率50W，导通电阻1.2Ω;2SK2647，耐压800V，4从40W，导通电阻4Ω。
P沟道管比同规格N沟道管的导通电阻要大1倍摆布，电流也小一些，以是开关电源都用N沟道管，但直流低电压节制管大多用P沟道管，因为P沟道管的S极接电源输入端，只需电源电压在5V摆布，G极就能够间接由CPU节制，CPU输入低电平就能够使P沟道管导通，而N沟道管G极电压要高于输入电压5V～10V能力导通，那末CPU输入要颠末电平转换能力节制N沟道管，电路较庞杂。

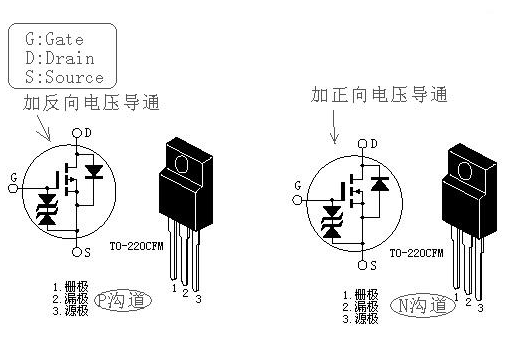

场效应管的导通与停止由栅源电压来节制，对加强型场效应管来讲，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。普通2V～4V就能够了。
可是，场效应管分为加强型（常开型）和耗尽型（常闭型），加强型的管子是须要加电压能力导通的，而耗尽型管子原来就处于导通状况，加栅源电压是为了使其停止。
开关只要两种状况通和断，三极管和场效应管任务有三种状况，1、停止，2、线性缩小，3、饱和（基极电流持续增添而集电极电流不再增添）。使晶体管只任务在1和3状况的电路称之为开关电路，普通以晶体管停止，集电极不接收电流表现关；以晶体管饱和，发射极和集电极之间的电压差靠近于0V时表现开。
开关电路用于数字电路时，输入电位靠近0V时表现0，输入电位靠近电源电压时表现1。以是数字集成电路外部的晶体管都任务在开关状况。

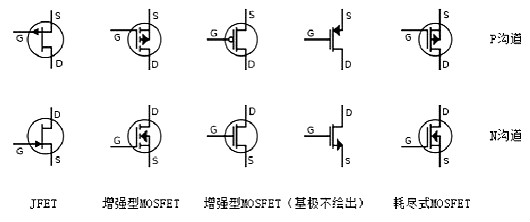

场效应管按沟道分可分为Ｎ沟道和Ｐ沟道管（在标记图中可看到中间的箭头标的目的不一样）。
按资料分可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和加强型，普通主板上大多是绝缘栅型管简称MOS管，并且大多接纳加强型的Ｎ沟道，其次是加强型的Ｐ沟道，结型管和耗尽型管几近不必。
场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管.由大都载流子到场导电,也称为单极型晶体管.它属于电压节制型半导体器件。
场效应管是操纵大都载流子导电,以是称之为单极型器件,而晶体管是即有大都载流子,也操纵大都载流子导电,被称之为双极型器件。
有些场效应管的源极和漏极能够交换操纵,栅压也可正可负,矫捷性比晶体管好。
甚么叫场效应管？
FET是Field-Effect-Transistor的缩写,即为场效应晶体管。普通的晶体管是由两种极性的载流子,即大都载流子和反极性的大都载流子到场导电,是以称为双极型晶体管,而FET仅是由大都载流子到场导电,它与双极型相反,也称为单极型晶体管。FET操纵规模很广,但不能说此刻提高的双极型晶体管都能够用FET替换。但是，因为FET的特征与双极型晶体管的特征完整差别，能组成手艺机能很是好的电路。
