MOS晶体管的恒流性偏移

MOS晶体管斩波器的恒流性偏移可分以下两种。

（1）尖峰电流(驱动电压源经由过程极间电容的静电感到电流)

（2）抽运电流

MOS晶体管的恒流性偏移：以上两种成份均与驱动频次成反比，在这一点上是类似的，但其极性彼此抵销;别的，与驱动电压的干系也差别，所以不能作为一类停止会商。现以并联型斩波器电路为例，试求尖峰的巨细。

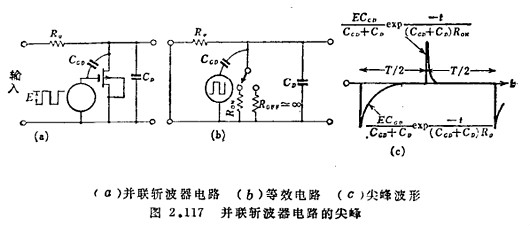

图2.117为并联型斩波器电路，等效电路犹如图(b )所示。方波驱动电压经极间电容CGD微分，其在漏侧的输入电压如图(C )所示,呈现按指数函数衰减的脉冲波形。斩波器由导通转换到关断的瞬间所发生的尖峰的时候常数很大，由关断转换为导通的时候常数就很小，以是两个尖峰的面积，亦即对时候的积分值，前者比后者要大良多。

MOS晶体管的恒流性偏移：前者称为关断尖峰的面积，后者称为导通尖峰的面积。这些尖峰经交换缩小器缩小后经由过程同步检波电路(包含检波前面的低通滤波器)变更成直流。另外一方面，直流输入旌旗灯号经斩波器变成方波后也一样被解调成直流。从而尖峰所引发的直流偏移的巨细，须将同步检波输入旌旗灯号除以直流增益而求得。同步检波电路的检波效力，按照差别的电路布局。

尖峰和方波旌旗灯号的常常不一样，以是只晓得斩波器输入电路中发生的尖峰波形，不能够求得其直流偏移的换算值。是以，一般是将同步检波电路抱负化，对尖峰与对方波旌旗灯号一样，取一个周期内的均匀值作为直流偏移的换算值。这类体例对良多同步检波电路，可得到大抵准确的成果。

MOS晶体管的恒流性偏移

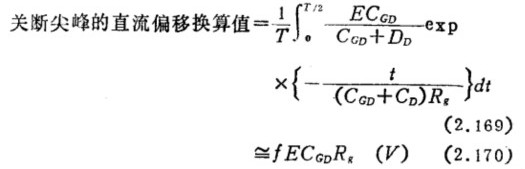

MOS晶体管的恒流性偏移：由图2.117(C)可知，并联斩波器电路中的关断尖峰与信号源电阻成反比，导通尖峰与斩波器的导通电阻成反比，以是关断尖峰的面积较大，其直流偏移换算值以下。

与驱动频次f、驱动电压幅度E、极间电容CGD和旌旗灯号源电阻Rg成反比。因为尖峰脉冲与Rg成正比,属于恒流性偏移源。f、Rg因为电路机能的干系，不能随便下降，MOS场效应晶体管作斩波器用时要弥补从导通到关断的任务，E也不能下降到须要的幅度以下，以是为了下降这类偏移，应加接别的电容来抵销掉CGD的影响。
