甚么是MOS晶体管亚阈状况?干货阐发-KIA MOS管
信息来历：本站 日期：2020-10-23
晶体管亚阈状况是MOSFET的一种首要任务状况（任务形式），又称为MOSFET的亚阈值区（Subthreshold region）。
这是MOSFET的栅极电压Vgs处在阈值电压VT以下、又不呈现导电沟道的一种任务状况，便是Vgs≤VT 、外表势ψs ≈ 费米势ψb（即外表为弱反型)的状况。这时辰仍是有一股较小的电流经由过程器件，该电流即称为亚阈电流。
亚阈电流固然较小，可是它却能很好地够遭到栅极电压的节制，以是亚阈状况的MOSFET在低电压、低功耗操纵时很有益，出格是在逻辑开关和存储器等的大范围集成电路操纵中很是遭到人们的正视。
电流产生机理
MOSFET在不呈现外表沟道的环境下，它的“源区(n+)-衬底(p)-漏区(n+)”即天然地构成了一个n+-p-n+双极型晶体管（基区宽度为沟道长度）；而栅-源电压的感化，使得半导体外表产生弱反型（产生外表势ψs），即致使衬底外表四周处的电子能量下降；而源-泄电压又在p型区外表附近处产生电子的漂移电场，即致使源-漏之间的能带倾斜。
亚阈电流便是由源区注入到衬底外表的多数载流子、并分散到漏区所构成的电流，实质上是多数载流子的分散电流（在半导体衬底表面四周处的分散电流）。固然，由于对应的n+-p-n+双极晶体管的基区宽度很大，以是经由过程的亚阈电流也必然较小，并且电流缩小系数也必然很低。
MOS晶体管亚阈状况特征
由于ψs = Vgs–VT , 则MOSFET的亚阈电流为Idsub∝ exp(qψs/kT) ∝ exp(q [Vgs–VT] /kT) ，即输入的亚阈电流跟着输入栅-源电压Vgs作指数式增大；并且在Vds>3kT/q时, 亚阈电流与Vds的干系不大。但在Vgs>VT (即ψs > 2ψfb，即呈现沟道) 时,则输入源-泄电流与Vgs之间有线性或平方的干系，这属于一般的MOSFET传导的电流。
MOSFET的这类亚阈任务状况与其饱和任务状况比拟，具备低电压和低功耗的长处，在逻辑操纵中有很大的代价。以是，在超大范围集成电路中，固然接纳的根基器件是MOSFET，可是其任务的物理根本倒是双极型晶体管道理。
亚阈状况的机能目标——亚阈值斜率（栅压摆幅）：
由于MOSFET的亚阈电流IDsub跟着VGS的增大而指数式增添，为了表征这类栅-源电压对亚阈电流的影响状况（即亚阈特征的黑白），就引入一个所谓亚阈值斜率（栅极电压摆幅）S的参量。S界说为：S=dVgs/d(lgIdsub)。S即表现亚阈电流Idsub减小10倍所需要的栅-源电压（单元是[mV/dec]）。
明显，S的值愈小，器件的开关（即在导通态和停止态之间的转换）速率就愈快。是以S值的巨细反应了MOSFET在亚阈区的开关机能。在抱负环境下，可求得S=59.6 mV/dec，这就标明，当栅-源电压转变约莫60mV时就会使亚阈电流产生很大的变更。
由于MOSFET的亚阈电流是多数载流子分散电流，以是亚阈电流与Vgs的干系、即S的巨细，将与影响多数载流子注入效力及其活动的身分、和影响栅极节制才能的身分有关。
这些身分首要有衬底搀杂浓度、半导体外表电容、外表态密度和温度。下降衬底搀杂浓度和减小半导体外表态密度，减小耗尽层电容和增大氧化层电容，和下降温度，都能够减小S值。
从而，为了进步MOSFET的亚阈区任务速率，就该当尽可能减小MOS栅极体系中的界面态和下降衬底搀杂浓度，并且在MOSFET任务时该当加上必然的衬偏电压（以减小耗尽层电容）和坚持器件的温度下降不要太大。
1.亚阈值前提下ID与VGS的干系？

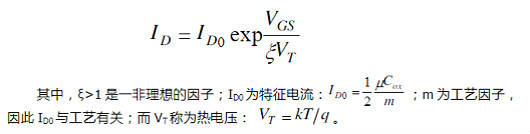

在MOS的I-V特征中，当VGS略小于VT时， MOS管已起头导通，仍会产生一个弱反型层，从而会产生由漏流向源的电流，称为亚阈值导通，并且ID与VGS呈指数干系，干系抒发式为：

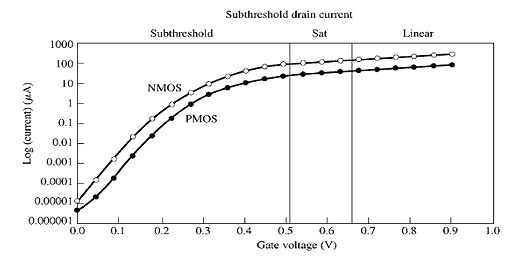

下图反应了NMOS与PMOS器件的栅源电压VGS从0V到1.0V的扫描变更对漏极电流ID的干系特征曲线：
从图中咱们能够看出，当0<VGS<0.52V时，MOS管处于亚阈值区，跟着VGS的增添，ID成指数纪律回升；当0.52V <VGS<0.66V时，MOS管内部载流子到达速率饱和，处于饱和区：当VGS>0.66V时,MOS管处于线性区，以后进入强反型区。
亚阈值区电流的活动机制是由多数载流子的分散引发的，这类分散产生在栅极电压比VT小几个热电压的时辰。在亚阈值区，MOS管像是个BJT，衬底为基极，漏源别离是发射极和集电极。是以，电流模子能够经由过程操纵一个基于双极模子的公式推导来完成，电流公式为：
由上式可知：在亚阈值区中，但愿下降VGS时电流也会明显下降。
