1.MOS管构成的缓冲器Buffer和漏极开路们OD门是数字电路很是首要的观点,怎样构成的？
2.反相器,线与逻辑怎样玩， 又怎样用呢？
3.按照道理图，真值表,利用典范电路周全领会根基的逻辑门,与门,或门，与非门。
4.导体SS, TT, FF是怎样回事？
MOS管逻辑电路（与门，或门，非门等）
作为硬件工程师，不能不懂芯片；而要想懂芯片，MOS管构成的各类根基逻辑电路必须熟记于心，能力够更谙练的看懂芯片的框图。场效应管（Field-Effect Transistor）经由过程差别的搭配能够构成各类百般的门电路，如开篇所说，这些最根基的单位电路也许是古代IC的根本。以下的电路情势在经常使用的74系列的芯片中大量存在着，以后先容的OD门，缓冲器则罕见于芯片的GPIO口等管脚的设想。

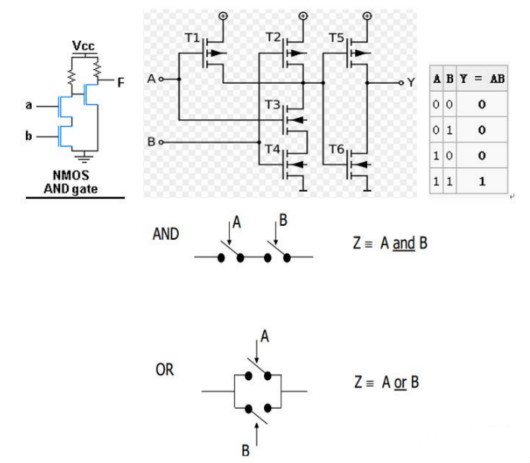

MOS管构成根基的与门、或门电路
与门能够由六个管子构成，经由过程表示图应当能更清晰看出与门的任务表示图，而后由真值表能够看出输入输入的对应干系。本文中给出与门的对应电路，若有乐趣，大师能够思虑或门的电路布局，实在两者是存在对应干系的。

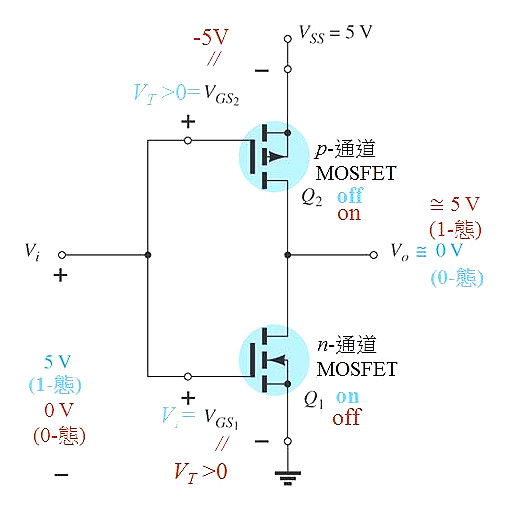

2. 反相器
下图则给出了反相器的电路图，输入和输入状况相反，谓之反相器。
电路阐发：
输入Vi为低电日常平凡，上管导通，下管停止，输入为高电平；输入Vi为高电日常平凡，上管停止，下管导通，输入为低电平。

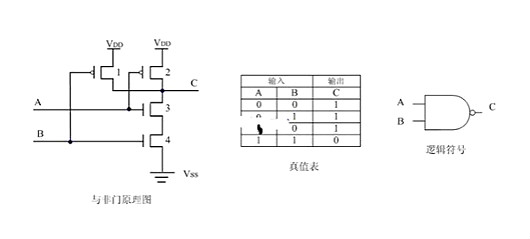

与非门
下图则给出了与非门的电路图，与非门也便是同为零，异为一。
当A,B输入均为低电日常平凡，1,2管导通，3,4管停止，C端电压与Vdd分歧，输入高电平。当A输入高电平，B输入低电平，1,3管导通，2,4管停止，C端电位与1管的漏极坚持分歧，输入高电平。
当A输入低电平，B输入高电平，2,4导通，1,3管停止，C端电位与2管的漏极坚持分歧，输入高电平。当A，B输入均为高电日常平凡，1,2管停止，3,4管导通，C端电压与地分歧，输入低电平。

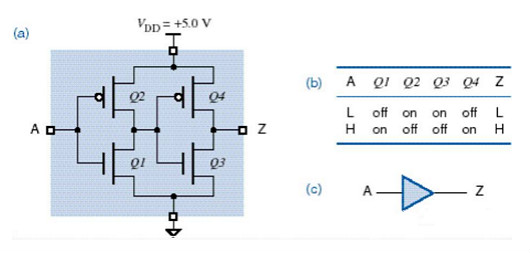

4. 缓冲器Buffer
CMOS缓冲器(buffer)，缓冲器跟反相器是对峙的，缓冲器输入与输入不异，反相器输入与输入相反。
电路阐发：
前面一级Q1，Q2构成了一个反相器；前面一级Q3，Q4又构成了一个反相器，相称于反了两次相，因而又复原了。

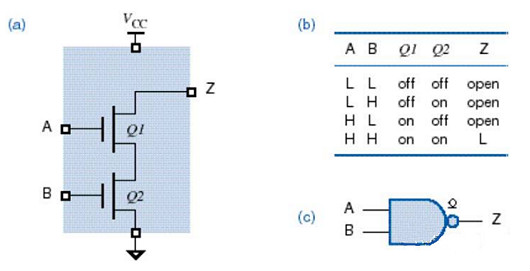

5. 漏极开路门
漏极开路门是一个非常典范经常使用的电路，罕见于主芯片的GPIO口或单片机的GPIO口的设想中。最首要的一点便是：漏极开路是高阻态，普通利用须要接上拉电阻。

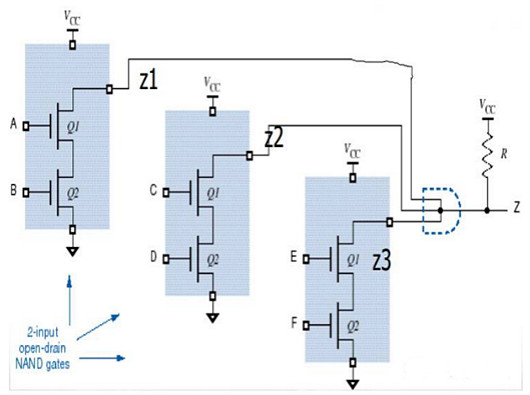

【漏极开路门的利用-线与逻辑】
“线与”逻辑是由于多个逻辑单位的输入的三极管，共用一个上拉电阻，只需一个逻辑单位输入低电平，即集电极（漏极）开路输入的管子导通，那末输入低电平；而只要全数单位停止,输入端被上拉电阻置为高电平，这是一个很适用的电路，能够用于逻辑仲裁等电路体系中。
