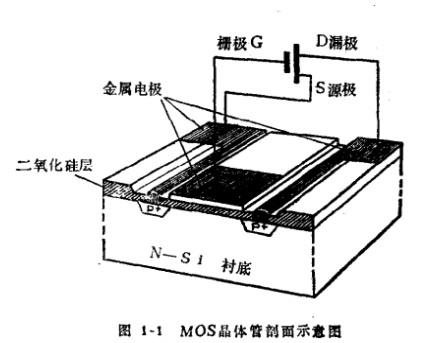

MOS集成电路是由若千个MOS晶体管根据-定电路情势联接而成的具备必然功效的电路。它们能够是数字电路，也能够是摹拟电路。构成MOS集成电路的“细胞”一MOS管的剖面如图1-1所示。

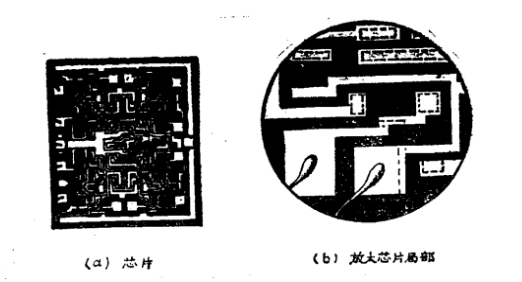

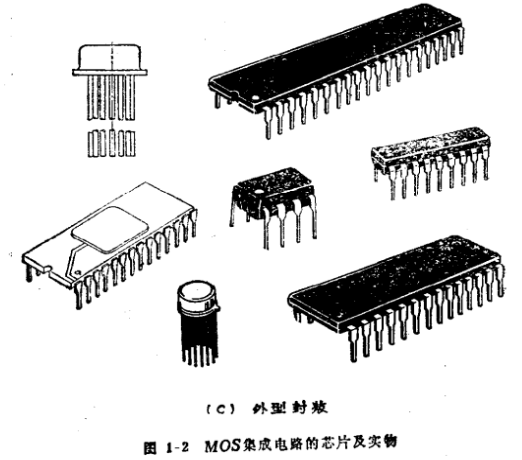

图1-1是典范MOS管剖面图。MOS管由金属(凡是是铝Al).氧化物(凡是是二氧化硅SiO2)和半导体资料(凡是是硅Si)构成。它们处在半导体外表十几微米的表层内。MOS集成电路便是把良多如许的MOS管同时建造在一个硅片上，并且用金属条(凡是是铝)连接成电路逐一这便是集成电路芯片。将芯片装进特制的管壳以内,用细金属线将芯片内各电路引出端与管壳引线连接起来，封上管壳就能够成为一个适用的集成电路了。图1-2是MOS集成电路的芯片及什物。
MOS集成电路在集成电路中的成长速率之快，是别的集成电路所瞠乎其后的。因为它具备良多凸起的长处以是具备壮大的性命力。MOS集成电路的首要长处有以下几个方面。
①功率耗损小.通俗MOS晶体管的任务电流只要几十微安,是以每一个MOS电路的根基单位的功耗只要几毫瓦甚至微瓦，新型的MOS电路甚至能够在纳瓦下任务。它的功耗只是通俗双极型晶体管和集成电路单位功耗的百分之一，甚至万分之一!
②电路布局和制作工艺简略，制品率高。双极型集成电路中凡是要用晶体管和电阻来构成电路。在MOS集成电路中常以MOS管取代电阻，完成了用单一元件一MOS管 构成的电路。因为MOS管的高阻抗输出不须要鞭策电路，使得电路间的MOS管能够间接连接，这就使得电路布局大为简略。
其次，因为MOS电路通俗不须要“ 断绝" ( CMOS集成电路需P阱断绝),省去了制作元件之间“断绝”的工艺。别的，因为MOS管只是一种三层(M- 0- S)布局，省去了制作双极型电路多层布局的不少工艺，使得MOS集成电路的制作工艺要比双极型电路简略得多,通俗可省去30%~50 %的工序。电路情势简略和制作工序少，就使得MOS电路具备较高的芯片及格率。及格率的进步必然导至MOS电路的本钱下降。
③集成度高。MOS管自身具备的特征储藏着进步MOS集成电路集成度的庞大潜力:每一个MOS管功耗极小，许可更多的MOS管集成在-起，散热题目轻易知足。
MOS电路中各MOS管之间不须要特别的“断绝”体例，在硅片上省去了“断绝槽”的面积，使得硅片有用操纵率大大进步(-般可进步40%左右).MOS管自身面积小。
凡是一个MOS管占用硅单方面积仅为0.0005平方毫米，这个面积只要通俗双极型晶体管占用面积的四分之一或五分之一。这就使得在不异的硅单方面积上能够集成更多个元器件。
MOS集成电路中凡是用MOS管来取代高阻值电阻，节流了在双极型集成电路顶用来制作电阻的硅单方面积。所有这些都使得MOS大范围集成电路的制作比双极型集成电路更加轻易。
MOS集成电路的首要错误谬误是任务频次和速率通俗较低。例如P-MOS数字电路的任务速率通俗为毫秒数目级。但引发人们极大正视的是敏捷成长起来的互补CMOS集成电路的任务速率已到达纳秒数目级。最近几年来高速CMOS数字电路的任务速率已经能够与双极TTL电路媲美。
