场效应管PN结的构成和特征

尽人皆知,导电能力介于导体和绝缘体之间的物体,称之为半导体。它可分为本征半导体和杂质半导体两种。本征半导体就是纯洁的半导体,不摻有任何杂质,它的导电能力很微小。若是在本征半导体中掺人微量的别的物资(元素),半导体的导电机能会大大增强,这便是杂质半导体。

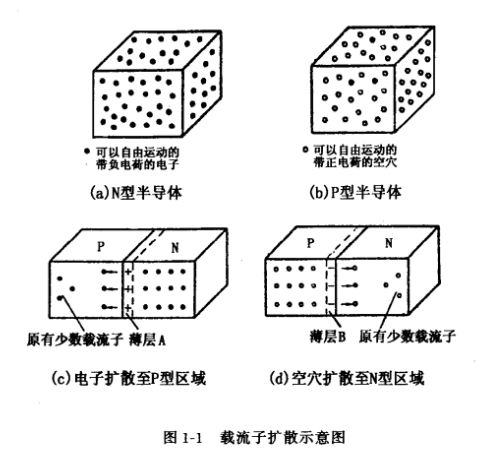

场效应管PN结的构成和特征，加到半导体里的杂质普通有两种范例:一种是檀越杂质。把它加进半导体后,半导体中会发生很多能够自在活动的带负电的电子(称为大都载流子,此时全部半导体仍是中性的,其正电局部不能活动),如图1-1(a)所示。

这类掺有檀越杂质的半导体称为N型半导体。另外一种是受主杂质。把它加进半导体后,半导体中会发生很多能够自在活动的带正电的空穴(称为大都载流子,一样,全部半导体仍是中性的,其负电荷处于東缚状况,不能自在运动),如图1-1(b)所示。这类掺有受主杂质的半导体称为P型半导体。

场效应管PN结的构成和特征，若是用工艺的体例,把一块N型半导体和一块P型半导体结合在一路,这时候候候候,N型半导体中的大都载流子电子就要向P型半导体中渗入分散。咱们把这类大都载流子分散活动所构成的电流叫做分散电流,其标的目的与正电荷活动的标的目的不异,与负电荷活动的标的目的相反。成果,在连系面,N型半导体薄层A因一局部电子分散到P区而带有正电，如图1-1(c)所示。

一样,P型半导体薄层B因一局部空穴分散到N区而带有负电，如图1-1(d)所示。这样，在N型和P型两种差别范例半导体的交壤面两侧就构成了带电薄层A和B(此中A带正电,B带负电)。薄层A. B间便发生了一个电场,如图1-2所示。

这个带电的薄层A和B,就叫做PN结,又叫做反对层。PN布局成后的电场标的目的是由N型地区指向P型区域的，它对P型地区的空穴(大都载流子)和N型地区的电子(大都载流子)的分散起障碍感化。但是，热活动发生的大都载流子，在电场

的感化下，却会超出PN结。该活动称为漂移活动。由漂移活动所构成的电流叫做漂移电流,其标的目的老是与分散电流标的目的相反。

P型和N型连系的开初，因为大都载流子的分散还未几，构成的电场还较小，它对分散的阻力也较小。是以分散活动占首要地位。然而，跟着分散的不时持续，反对层愈来愈厚，电场也就不时地增强，它对分散的阻力也就愈大，乃至分散曩昔的大都载流子的数目削减。

与此同时，因为PN布局成的电场不时增强,电场所引发的漂移过PN结的大都载流子数目增添。成长到最初，由分散活动穿过PN结的大都载流子与漂移活动超出PN结的大都载流子相对均衡。这时候候候候，分散电流与漂移电流巨细相称，标的目的相反，总电流为零，电场的巨细就不再增添了,反对层的厚度也不再转变,载流子的活动到达绝对不变的状态，这便是PN结的静态均衡。

平时，PN结就处于这类静态均衡状况。若是咱们在PN结上外加一个电压，那末PN结外部将发生甚么变更呢?

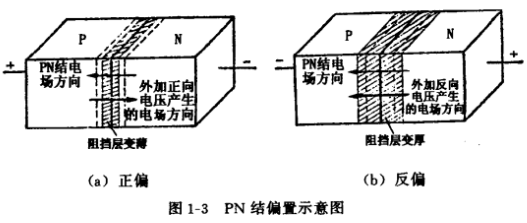

当P型地区接到电池的正极，N型地区接到电池的负极时，漂移和分散的静态均衡被粉碎,在PN结中流过的电流很大(这类接法称为正向毗连，也称为PN结正向偏置)。这时候候候候，电池在PN结中所发生的电场的标的目的刚好与PN结本来存在的电场标的目的相反,并且外加电场比PN结电场强，如图1-3(a)所示。

这两个电场叠加后的电场是由P型地区指向N型地区的。是以，PN结华夏先存在的电场被削弱了,反对层的厚度减小了。P型地区的分散空穴和N型地区的分散电子在这个外加电场的感化下，不时地走向交壤处，是以反对层的电阻大大下降，电流很轻易经由过程。

跟着外加正向电压的增大,PN结中外加电场的感化则变强，因而又进一-步对消和削弱了PN结华夏先存在的禁止大都载流子分散的电场，以是正向电流将跟着外加正向电压的增添而敏捷回升。咱们称PN结这类特征为正向导通特征。

当P型地区接电池负极，N型地区接电池正极时，在PN结中流过的电流很小(这类接法称为反向连接,也称为PN结反向偏置)。这时候候候候，外加电压在PN结中所发生的电场标的目的是由N型地区指向P型地区,即与本来在PN结中存在的电场标的目的是一致的,如图1-3(b)所示。这两个电场叠加的成果,增强了电场禁止大都载流子的分散活动。

此时,反对层的厚度比本来增大了,本来漂移和分散的静态均衡也被粉碎了,漂移电流大于分散电流,恰是这个电流造成了反向泄电流.但因漂移电流是少子漂移活动构成的,漂移电流很小,即反向泄电流很小,普通为nA数目级。是以咱们以为PN结反向是不通的,咱们称PN结这类特征为反向停止特征。

综上所述，PN结正领导通，反向停止。PN结的这类性质叫做单领导电性。操纵这个PN结,咱们便可引出各类功效特征的半导体器件，如二极管、三极管、场效应管等。
