在完成MOS管芯片在建造以后，须要给MOS管芯片加上一个外壳，这便是MOS管封装。该封装外壳首要起着撑持、掩护和冷却的感化，同时还可为芯片供给电气毗连和断绝，从而将MOS管器件与别的元件组成完全的电路。而差别的封装、差别的设想，MOS管的规格尺寸、各种电性参数等城市不一样，而它们在电路中所能起到的感化也会不一样;别的，封装仍是电路设想中MOS管挑选的首要参考。封装的首要性显而易见。
根据装置在PCB板上的体例来分别，MOS管封装分类首要有两大类：拔出式(Through Hole)和外表贴装式(Surface Mount)。
拔出式便是MOSFET的管脚穿过PCB板的装置孔并焊接在PCB板上。罕见的拔出式封装有：双列直插式封装(DIP)、晶体管形状封装(TO)、插针网格阵列封装(PGA)三种款式。
拔出式封装

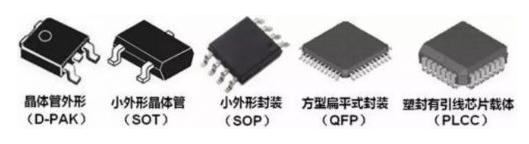

外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB板外表的焊盘上。典范外表贴装式封装有：晶体管形状(D-PAK)、小形状晶体管(SOT)、小形状封装(SOP)、方形扁平式封装(QFP)、塑封有引线芯片载体(PLCC)等。
外表贴装式封装
跟着手艺的成长，今朝主板、显卡等的PCB板接纳直插式封装体例的愈来愈少，更多地选用了外表贴装式封装体例。
1、双列直插式封装(DIP)
DIP封装有两排引脚，须要拔出到具备DIP布局的芯片插座上，其派生体例为SDIP(Shrink DIP)，即收缩双入线封装，较DIP的针脚密度高6倍。
DIP封装布局情势有：多层陶瓷双列直插式DIP、单层陶瓷双列直插式DIP、引线框架式DIP(含玻璃陶瓷封接式、塑料包封布局式、陶瓷低熔玻璃封装式)等。DIP封装的特色是能够很便利地完成PCB板的穿孔焊接，和主板有很好的兼容性。
但因为其封装面积和厚度都比拟大，并且引脚在插拔进程中很轻易被破坏，靠得住性较差;同时因为受工艺的影响，引脚普通都不跨越100个，是以在电子财产高度集成化进程中，DIP封装逐步加入了汗青舞台。

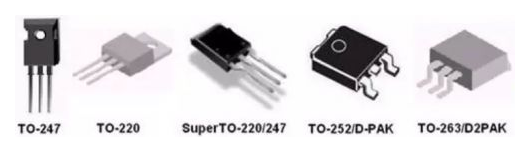

2、晶体管形状封装(TO)
属于初期的封装规格，比方TO-3P、TO-247、TO-92、TO-92L、TO-220、TO-220F、TO-251等都是拔出式封装设想。
TO-3P/247：是中高压、大电流MOS管经常利用的封装情势，产物具备耐压高、抗击穿才能强等特色。
TO-220/220F：TO-220F是全塑封装，装到散热器上时不用加绝缘垫;TO-220带金属片与中间脚相连，装散热器时要加绝缘垫。这两种封装款式的MOS管外表差未几，能够交换利用。
TO-251：该封装产物首要是为了下降本钱和减少产物体积，首要利用于中压大电流60A以下、高压7N以下情况中。
TO-92：该封装只要高压MOS管(电流10A以下、耐压值60V以下)和高压1N60/65在接纳，目标是下降本钱。
最近几年来，因为拔出式封装工艺焊接本钱高、散热机能也不如贴片式产物，使得外表贴装市场需要量不时增大，也使得TO封装成长到外表贴装式封装。TO-252(又称之为D-PAK)和TO-263(D2PAK)便是外表贴装封装。
