MOS场效应管在开关电路的感化是旌旗灯号的转换、节制电路的通断。金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类。MOS场效应晶体管具备很高的输出阻抗，在电路中便于间接耦合，轻易制成范围大的集成电路 。
MOS场效应晶体管在利用时应注重分类，不能随意交换。MOS场效应晶体管因为输出阻抗高（包含MOS集成电路）极易被静电击穿，利用时应注重以下法则：
（1）MOS器件出厂时凡是装在玄色的导电泡沫塑料袋中，切勿自行随意拿个塑料袋装。也可用细铜线把各个引脚毗连在一路，或用锡纸包装。
（2）因为MOS场效应管栅极绝缘层很薄，栅泄电容较小。有U=Q/C，以是静电和感到电压成反比。人体静电电压就极易对管子的栅极形成破坏。以是不要人体间打仗碰管子栅极。
（3）因为枯燥易发生静电，应在装置和改换场效应管前，洗洗手，以消弭静电。
（4）掏出的MOS器件不能在塑料板上滑动，利用金属盘来盛放待用器件。
（5）焊接用的电烙铁必须杰出接地。
（6）在焊接前应把电路板的电源线与地线短接，再MOS器件焊接实现后在分隔。
（7）MOS器件各引脚的焊接挨次是漏极、源极、栅极。拆机时挨次相反。
（8）电路板在装机之前，要用接地的线夹子去碰一下机械的各接线端子，再把电路板接上去。
（9）MOS场效应晶体管的栅极在许可前提下，最好接入掩护二极管。在检验电路时应注重查证原本的掩护二极管是不是破坏。
（1）先把功放模块装置场效应管的地位停止清算，焊掉有影响的微带电容，电感，漏极供电电感，把栅.漏极焊接处的焊锡清算清洁，把底座用酒精洗濯。
（2）给MOS场效应管的底座平均涂薄薄一层导热硅脂，保障管子和底座杰出打仗导热。
（3）装好管子，拧好牢固螺丝和散热器，用硬物按压，使栅极.漏极都紧压在焊接处。
（4）用60W接地烙铁，拔掉电源。用好的焊锡丝，疾速对栅极，漏极停止焊接。焊锡不宜太多和太少，焊锡多了散热太快，太少了焊接不牢。注重不要间接用手拿焊锡焊接，用绝缘镊子或尖嘴钳夹着焊锡焊接。烙铁功率不宜太小，不宜过大。太小温度不够，太大也易烫坏管子。焊接时辰要短，焊接时辰长轻易烫坏管子，可分屡次焊接。
（5）焊接好管子后，逐一焊接好谐振电容，谐振电感，最初焊接漏极供电电感。

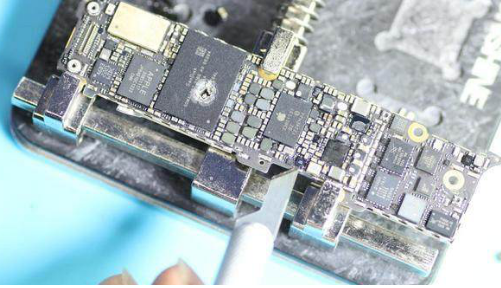

（1）MOS管拆装须要注重哪些方面？风枪温度调试，把风枪调到320度，风速1档。MOS管属于小型玻璃管，轻易夹裂，以是在拆的时辰必然要谨慎，撬的时辰使劲必然轻，要顾及四周的元器件不能碰着，若是有带胶的芯片须要避开，吹的进程中风枪不能逗留太久。
（2）撬MOS管的时辰要用尖锐一点的刀片，把刀片放在MOS管下面，用手指往上带一点力度，风枪一向对着吹，待锡刚熔化时MOS管会天然零落。
（3）MOS管属于带胶芯片，撬上去时须要对主板停止除胶，除胶的时辰要谨慎不能太大力度，不然会掉点。除胶用镊子尖去悄悄刮就行了，或用斜口刀停止刮胶，把主板焊盘上一切的胶都清算清洁。
（4）放少许焊油用烙铁把焊盘拖平均，不能有较着的凹凸不平，用洗板水把焊盘洗濯清洁；
（5）芯片除胶，小芯片用烙铁尖刮胶就能够了。
（6）MOS拆上去也是须要植锡的，用纸巾把刮锡刀下面的锡膏过剩的焊油吸干（尽可能干一点），把植锡网洗清洁（每一个小孔都不能有异物），把MOS管铺在一块纸巾下面，用植锡网瞄准，往下面涂锡膏，抹平均清洁今后用无尘布往返擦一擦。把风枪调到280°，风速全数关掉,风枪口从远到进渐渐在植锡网上挪动。植好锡今后取下时要谨慎，用镊子在锡珠处悄悄从上往下顶，取下时放少许焊油，用风枪吹待锡珠全数归位。
（7）装MOS管是有脚位的，在MOS管的反面都有一个小点，称为第一脚，在拆下时是须要看标的目的的,若是健忘了该怎样办，找一个板来对照，不板在图纸或位号图外面查找标的目的。
（8）把焊盘放少许焊油，焊油太多会移位，把MOS管用镊子夹到须要焊接的主板上,标的目的摆好,风枪温度一样是320度，风速1档，瞄准MOS管吹焊时辰在15秒，待锡珠熔化后用镊子悄悄触碰，MOS管会主动复位就申明已焊好。
（9）待主板冷了今后用洗板水把主板洗濯清洁。
