领会MOS管的守旧,关断道理你就会发明，利用PMOS做上管、NMOS做下管比拟便利。利用PMOS做下管、NMOS做上管的电路设想庞杂，普通环境下意思不大，以是很少接纳。
上面先领会MOS管的守旧,关断道理，请看下图：

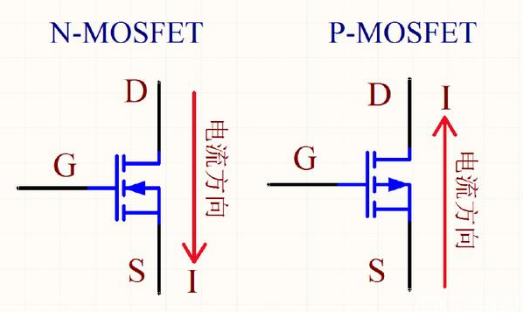

NMOS管的主回路电流标的目的为D→S，导通前提为VGS有一定的压差，普通为5~10V（G电位比S电位高）；而PMOS管的主回路电流标的目的为S→D，导通前提为VGS有一定的压差，普通为-5~-10V（S电位比G电位高），上面以导通压差6V为例。
NMOS管

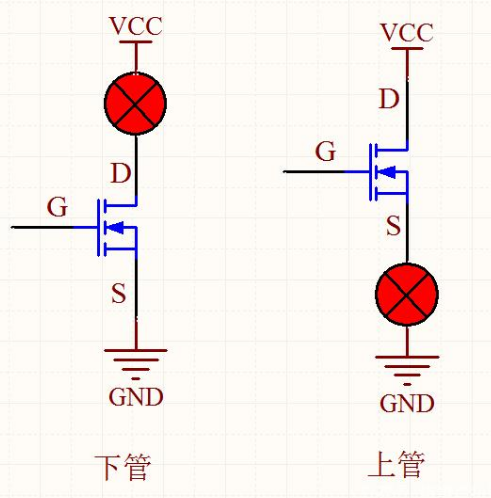

利用NMOS当下管，S极间接接地（为牢固值），只要将G极电压牢固值6V便可导通；若利用NMOS当上管，D极接正电源，而S极的电压不牢固，没法肯定节制NMOS导通的G极电压，因为S极对地的电压有两种状况，MOS管停止时为低电平，导通时靠近高电平VCC。固然NMOS也是能够当上管的，只是节制电路庞杂，这类环境必须利用断绝电源节制，利用一个PMOS管就能够处理的工作普通不会这么干，较着增添电路难度。
PMOS管

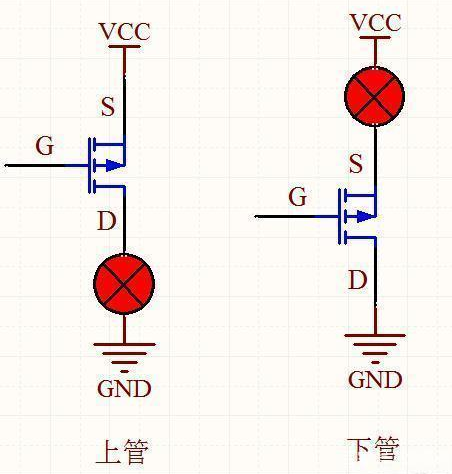

利用PMOS当上管，S极间接接电源VCC，S极电压牢固，只要G极电压比S极低6V便可导通，利用便利；同理若利用PMOS当下管，D极接地，S极的电压不牢固（0V或VCC），没法肯定节制极G极的电压，利用较费事，需接纳断绝电压设想。
功率mosfet的三个端口，G极，D极，S极。G极节制mosfet的守旧，关断，给GS极之间加正向电压（高电平）[url=13/]，到达导通电压门坎值以后就能够导通。同理，[url=15/]给一个低电压（低电平）mosfet就能够关断。既然是凹凸电平固然能用PWM完成，不过在详细利用中，招考虑PWM输入凹凸电平电压规模，PWM电压的输入驱动能力等。
驱动能力太小，即便电压很高，依然没法驱动守旧MOS管。这时辰候须要在PWM电路以后接PWM驱动电路，再来节制功率mosfet。这个PWM应当是具备负脉冲，能够疾速关断MOS管。
若何加速MOS管关断
能够在栅极加个跟从器来驱动栅极，能够延长开关时候，在栅极加个电阻或电容到地对场管开关的进程停止放电。要有栅极泄防回路管子能力疾速顺遂地停止。因为栅极和衬底之间有一层薄薄的二氧化硅绝缘层，以是栅极和衬底之间相称于存在一个电容。
当G加上电压后就会给这个电容充电，当G上的电压撤掉后若G悬空电容的电荷是不能顿时放掉的，现实上G极的电压依然存在一段时候，以是不会顿时停止。现实利用时当请求管子停止时必须要在GS之间成立泄放回路（比方间接短路或经由过程电阻放电）。
