MOS管本征增益

MOS管增益指的是一个电路单元的输出电流与该单元的输出电压的比值。

mos管增益由跨导来表现：

便是一个电路单元的输出电流与该单元的输出电压的比值，这个电路单元凡是指缩小器。

在MOS管中，跨导的巨细反应了栅源电压对漏极电流的节制感化。

在转移特点曲线上，跨导为曲线的斜率。单元是 S （西门子），普通用mS。

MOS管的本征增益gmro-的特点与频次

栅源缩小电路

源极接地缩小电路是最常用的缩小电路，它最大的电压增益是gmr.(MOS晶体管的本征增益），也便是不超出几十倍的水平。所谓“本征”，便是说具备比ro大很多的负载电阻Rload的缩小电路的电压增益与这个负载电阻的值有关，只由MOS晶体管同有的值抉择。摹拟电路中，这类水平（gmro)的增益对很多电路是不够用的。

为了进一步前进增益必需接纳某些办法：（P)使有用输出电阻大于ro.(2)增大MOS晶体管的跨导gm.此中办法（1)用表3.1所列的根基缩小电路是不能够或许实现的。可是，假定接纳上面的栅源布局，就能够或许增大有用的输出电阻。便是说，源极跟尾电阻Zs,而从漏极一侧看到的Zs电阻增入了本征增益gmro倍。详尽来讲，将源极接地缩小电路与栅极接地缩小电路串接起来，从而增大了从输出端看到的MOS晶体管的电阻。

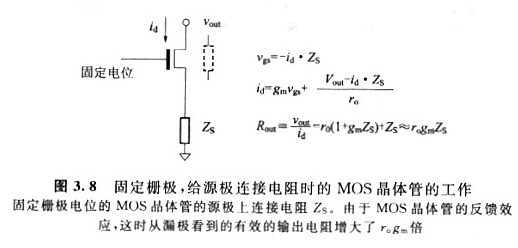

为了懂得这个栅源缩小电路的道理，平常来估计图3.8示出的MOS晶体管源极度加电阻Zs的电路的输出电阻。这个电路中，当输出端电压略微回升时，流人输出真个电流也略微增添。令它们别离为Vout和id,假定觉得MOS晶体管栅极－源极间电压削减了Zsid,那末MOS晶体管的漏极输出电阻rout就是：

rout=gmroZs

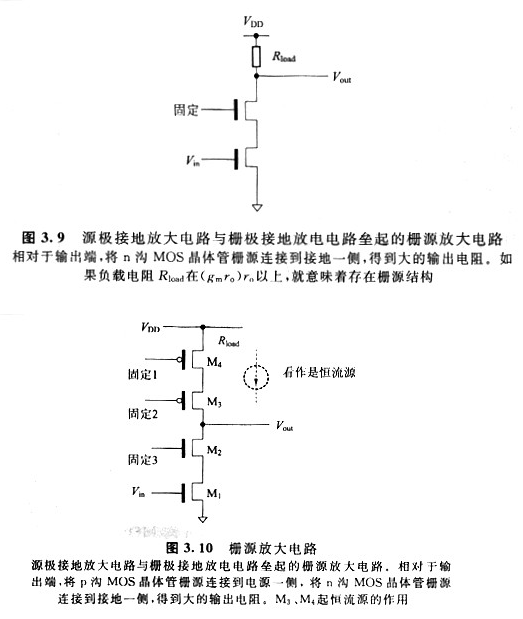

gm ro是MOS晶体管的本征增益。像如许给栅极接地MOS晶体管的源极附加电阻Zs,就有MOS晶体管增益gmro倍的电压反应到电阻上，能够觉得这时漏极输出电阻rout增大了MOS晶体管的增益gmro倍。有用利用电路的这类特点的电路叫做栅源缩小电路。固然，源极跟尾的电阻Zs即便用MOS晶体管的输出电阻ro也能获得一样的成果。图3.9示出栅源跟尾的n沟MOS晶体管与负载电阻组成的缩小电路。

MOS管本征增益

因为缩小电路的电压增益由负载电阻抉择，以是这类体例需要利用大的负载电阻Rload图3.10示出用P沟MOS晶体管的栅源实现这个高负载电阻时的电路。输出真个两头别离串接P沟MOS和N沟MOS.根据图3.8的成果，这个电路的输出电阻比源极接地MOS晶体管的漏极电阻大了gmro倍，以是增益/Ao/也响应地增添。便是说，栅源缩小电路的增益是源极接地缩小电路的几十倍，便可到达1000倍（60dB).

MOS管本征增益

MOS管本征增益：MOS管常识

双极型晶体管把输出端电流的细小变更缩小后，在输出端输出一个大的电流变更。双极型晶体管的增益就界说为输出输出电流之比（beta）。另外一种晶体管，叫做场效应管（FET），把输出电压的变更转化为输出电流的变更。别离为电流节制器件和电压节制器件。FET的增益即是它的跨导(transconductance)gm，界说为输出电流的变更和输出电压变更之比。
