甚么是场效应管的夹断电压和开启电压?

观点:场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。由大都载流子到场导电,也称为单极型晶体管.它属于电压节制型半导体器件。

特色:具备输入电阻高（100000000～1000000000Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处。

Up — 夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚停止时的栅极电压。

Ut — 开启电压.是指加强型绝缘栅场效管中,使漏源间刚导通时的栅极电压。

场效应管是靠叫做“导电沟道”的机制导电的，浅显的讲，该沟道越宽，导电能力越强（即电阻越小），宽度为0，则不导电。有两种范例的场效应管：加强型和耗尽型。加强型的在栅源电压小于必然值时是不导电沟道的（宽度为0），大于该值时才导电，这便是开启电压。耗尽型的在栅源电压=0时就已存在非0宽度的导电沟道，而跟着栅源电压的下降，沟道宽度愈来愈小，当沟道宽度=0时对应的栅源电压就称为夹断电圧。

场效应管夹断电压的感化及测试

1.夹断电压Vp是场效应管的主要参数

场效应管夹断电压：夹断电压[1]是指结型场效应管在漏源电压UDS为某一牢固数值时，使漏极电流iD靠近于零（常取iD=50μA)的栅源电压。为了申明Vp参数的主要性，下面对场效应管任务地区的特色做简略的阐发。

场效应管夹断电压

1.1 饱和区是场效应管经常利用的任务地区

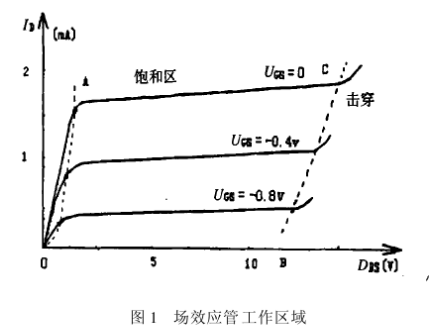

图1是结型场效应管的输入特点曲线，它反应的因此栅源电压UGS为参变量，漏极电流与漏源电压uDs之间的干系，其函数干系为iD=f(uDs)|uGS=常数，由图1能够看出，场效应管的任务环境可分为三个地区。

1.1.1 可变电阻区

可变电阻区是指特点曲线AO虚线以左的地区，它表现管子导电沟道在预夹断之前，漏源电压和漏极电流之间的干系。任务在此地区内的结型场效应管可看做一个由电压节制的可变电阻。

1.1.2 饱和区

饱和区又称恒流区或线性区，是虚线AO与虚线CB之间的地区，它反应的是场效应管在预夹断到全夹断进程中，漏极电流和栅源电压、漏源电压之间的干系。其特色是iD只受uGs的节制而几近与uDs有关，具备恒流特点，是场效应管作为缩小器件利用时的任务地区。

1.1.3 击穿区

击穿区是指CB虚线以右的地区，它标明当UDS增添到某值时，栅漏极间的PN结产生反向击穿，使电流iD随uDs增添而剧增，场效应管落空普通任务状况，是该当制止呈现的地区。下面阐发了场效应管三个地区的特色，在普通环境下，场效应管都作为缩小器件利用，以是必须保障场效应管靠得住地任务在饱和区，以到达用uGs节制iD的结果。

1.2 可变电阻区与饱和区的分界

由图1可知，场效应管的可变电阻区与饱和区之间是持续变更的进程，中间不断点。为了分别它们之间的界限，在现实利用中，引入“预夹断”[2]的观点，便是从预夹断点今后到全夹断的进程便是饱和区。也便是说“预夹断点”便是可变电阻区与饱和区的分界点。按照场效应管的任务道理，当管子进入预夹断状况时uGs、uDs、Vp之间有如下干系uDs=uGs-Vp.晓得uDS和uGs.由此式便可肯定预夹断点电压。

2.测试体例

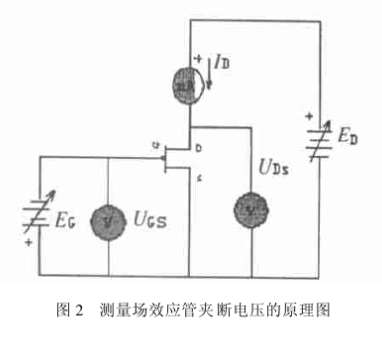

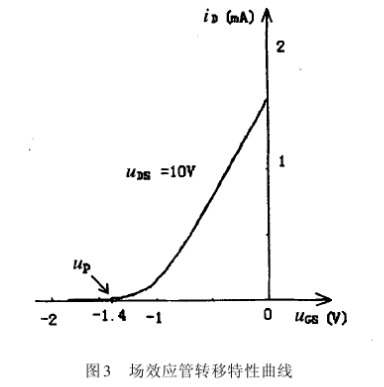

场效应管夹断电压：测试道理描写-图2是一个丈量场效应管夹断电压的道理图。按照场效应管转移特点曲线iD=f(uGs)|uGS=常数，先将漏源之间的电压uDs牢固为某一个数值，而后转变栅极电压uGs.记下与之绝对应的iD数值。当转变uGs.使iD靠近零时，此时的uGs电压便是夹断电压Vp.对N沟道器件，Vp是负值；对P沟道器件，Vp是正值。若是把uGs与iD的对应干系在座标纸上描画出来，便是场效管的特点曲线。

场效应管夹断电压
