mos管的转移特征曲线阐发-简介

金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，源极上加有充足的正电压(栅极接地)时，栅极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。转变栅压能够转变沟道中的空穴密度，从而转变沟道的电阻。

这类MOS场效应晶体管称为P沟道加强型场效应晶体管。若是N型硅衬底外表不加栅压就已存在P型反型层沟道，加上恰当的偏压，能够使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。

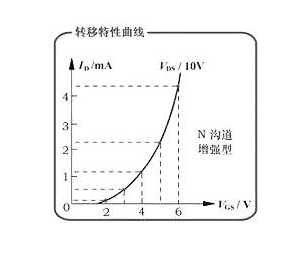

VGS对漏极电流的节制干系可用iD＝f(VGS(th))|VDS=const这一曲线描写，称为转移特征曲线，MOS督任务道理动画见下图。转移特征曲线的斜率gm的巨细反应了栅源电压对漏极电流的节制感化。gm的量纲为mA/V，以是gm也称为跨导。

mos管的转移特征曲线

转移特征曲线

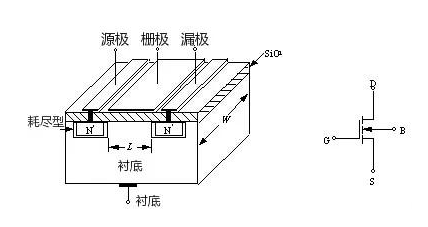

mos管的转移特征曲线，MOS督任务道理动画2—54（a）为N沟道加强型MOS督任务道理动画图，其电路标记如图2—54（b）所示。它是用一块搀杂浓度较低的P型硅片作为衬底，操纵分散工艺在衬底上分散两个高搀杂浓度的N型区（用N+表现），并在此N型区上引出两个欧姆打仗电极，别离称为源极（用S表现）和漏极（用D表现）。在源区、漏区之间的衬底外表笼盖一层二氧化硅（SiO2）绝缘层，在此绝缘层上堆积出金属铝层并引出电极作为栅极（用G表现）。从衬底引出一个欧姆打仗电极称为衬底电极（用B表现）。因为栅极与别的电极之间是彼此绝缘的，以是称它为绝缘栅型场效应管。MOS督任务道理动画图2—54（a）中的L为沟道长度，W为沟道宽度。

mos管的转移特征曲线

图2—54所示的MOSFET，当栅极G和源极S之间不加任何电压，即UGS=时,因为漏极和源极两个N+型区之间隔有P型衬底，相称于两个面对面毗连的PN结，它们之间的电阻高达1012W的数目级，也便是说D、S之间不具有导电的沟道，以是不管漏、源极之间加何种极性的电压，都不会发生漏极电流ID。

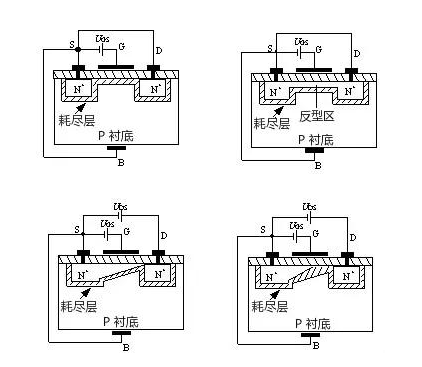

当将衬底B与源极S短接，在栅极G和源极S之间加正电压，即UGS﹥0时,MOS督任务道理动画图2—55（a）所示，则在栅极与衬底之间发生一个由栅极指向衬底的电场。在这个电场的感化下，P衬底外表四周的空穴遭到排挤将向下方活动，电子受电场的吸收向衬底外表活动，与衬底外表的空穴复合，组成了一层耗尽层。

若是进一步进步UGS电压，使UGS达到某一电压UT时，P衬底外表层中空穴全数被排挤和耗尽，而自在电子大批地被吸收到外表层，由量变到量变，使外表层变成了自在电子为多子的N型层，称为“反型层”，MOS督任务道理动画图2—55（b）所示。反型层将漏极D和源极S两个N+型区相连通，组成了漏、源极之间的N型导电沟道。把起头组成导电沟道所需的UGS值称为阈值电压或开启电压，用UT表现。明显，只需UGS﹥UT时才有沟道，并且UGS越大，沟道越厚，沟道的导通电阻越小，导电能力越强。这便是为甚么把它称为加强型的原因。

在UGS﹥UT的前提下，若是在漏极D和源极S之间加上正电压UDS，导电沟道就会有电流畅通。漏极电流由漏区流向源区，因为沟道有一定的电阻，以是沿着沟道发生电压降，使沟道各点的电位沿沟道由漏区到源区逐步减小，接近漏区一真个电压UGD最小，其值为UGD=UGS－UDS,响应的沟道最薄；接近源区一真个电压最大，即是UGS,响应的沟道最厚。如许就使得沟道厚度不再是平均的，全数沟道呈倾斜状。跟着UDS的增大，接近漏区一真个沟道愈来愈薄。

mos管的转移特征曲线

当UDS增大到某一临界值，使UGD≤UT时，漏真个沟道消逝，只剩下耗尽层，把这类环境称为沟道“预夹断”，MOS督任务道理动画图2—56（a）所示。持续增大UDS(即UDS＞UGS－UT)，夹断点向源极标的目的挪动，MOS督任务道理动画图2—56（b）所示。虽然夹断点在挪动，但沟道区（源极S到夹断点）的电压降坚持稳定，仍即是UGS－UT。是以,UDS过剩局部电压[UDS－(UGS－UT)]全数降到夹断区上，在夹断区内组成较强的电场。这时候候电子沿沟道从源极流向夹断区，当电子达到夹断区边缘时，受夹断区强电场的感化，会很快的漂移到漏极。

mos管的转移特征曲线

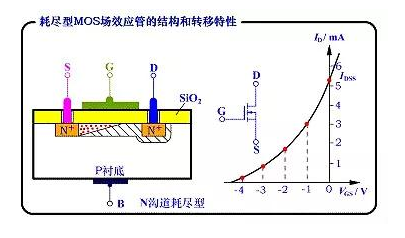

N沟道耗尽型MOSFET的布局和转移特征曲线

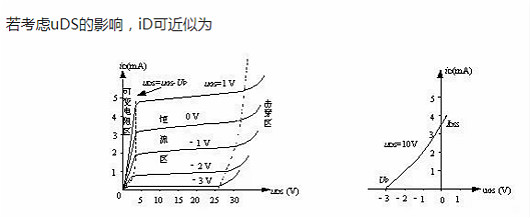

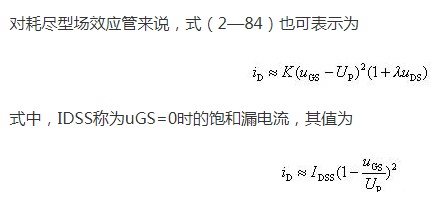

mos管的转移特征曲线，因为耗尽型MOSFET在uGS=0时，漏源之间的沟道已存在，以是只需加上uDS,就有iD畅通。若是增添正向栅压uGS，栅极与衬底之间的电场将使沟道中感到更多的电子，沟道变厚，沟道的电导增大。若是在栅极加负电压（即uGS＜0＝，就会在绝对应的衬底外表感到出正电荷，这些正电荷对消N沟道中的电子，从而在衬底外表发生一个耗尽层，使沟道变窄，沟道电导减小。当负栅压增大到某一电压Up时，耗尽区扩大到全数沟道，沟道完整被夹断（耗尽），这时候候即便uDS仍存在，也不会发生漏极电流，即iD=0。UP称为夹断电压或阈值电压，其值凡是在–1V–10V之间N沟道耗尽型MOSFET的输出特征曲线和转移特征曲线别离如图2—60（a）、（b）所示。
