对MOSFET的体效应（body-effect,衬底调制效应／衬偏效应），首要是来历于mos管的S-B(Source-Bulk)端之间的偏压对MOSFET阈值电压vth的影响：以NMOS为例，当晶体管的源端（Source)电势高于体端（Bulk)电势时，栅上面的外表层中将有更多的空穴被吸收到衬底，使耗尽层中留下的不能挪动的负离子增添，耗尽层宽度增添，耗尽层中的体电荷面密度Qdep也增添。
而从普通的MOSFET的阈值电压的干系式中Vth与Qdep的干系（能够或许或许考率Vth为MOS栅电容供给电荷以对应另外一侧耗尽区牢固电荷的巨细），能够或许或许看到阈值将降落。

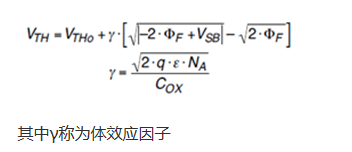

在斟酌体效应今后，MOS管的阈值电压能够或许或许写为：

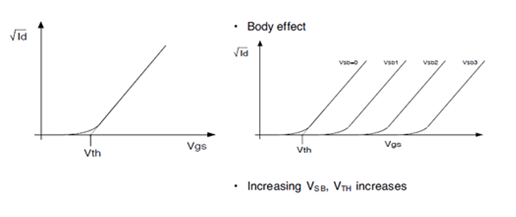

咱们亦能够或许或许鄙人图直观的领会VSB对Vth的影响：

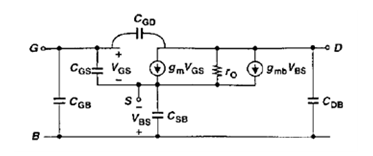

响应的，由于体效应的存在，在MOSFET的小旌旗灯号模子中，须要在gm*VGS的电流源旁并联一个巨细为gmb*VBS的电流源
MOSFET的任务是经由过程在半导体外表发生导电沟道—外表反型层来停止的，是以器件中存在一个由栅极电压所诱生出来的p-n结—场感到结。一旦显现了沟道，则沟道之内的耗尽层厚度即到达最大，并坚持不再变更(栅电压不再能够或许或许转变耗尽层厚度)。
(1)甚么是衬偏效应？
对MOS-IC而言，在电路任务时，此中各个MOSFET的衬底电位是时辰变更着的，若是对器件衬底的电位不加以节制的话，那末就有能够或许或许会显现场感到结和源-衬底结正偏的景象；一旦发生这类景象时，器件和电路即告生效。以是，对IC中的MOSFET，须要在衬底与源区之间加上一个恰当高的反向电压——衬偏电压，以保障器件一直能够或许或许一般任务。简言之，衬偏电压便是为了避免MOSFET的场感到结和源结和漏结发生正偏、而加在源-衬底之间的反向电压。 由于加上了衬偏电压的原因，将要引发多少影响器件机能的景象和题目，这便是衬偏效应（衬偏调制效应），又称为MOSFET的体效应。
这类衬偏电压的感化，现实上就相称因而一个JFET的功效——沟道-衬底的场感到p-n结作为栅极节制着输入电流IDS的巨细。以是，对加有衬偏电压的MOSFET，从任务实质下去说，可当作是由一个MOSFET和一个JFET并联而成的器件，只不过此中JFET的感化在此出格称为MOSFET的体效应罢了。这便是说，加上衬偏电压也就相称于引入了一个额定的JFET。
(2)衬偏效应对器件机能的影响： ①MOSFET在显现沟道（反型层）今后，固然沟道上面的耗尽层厚度到达了最大（这时候，栅极电压即便再增大，耗尽层厚度也不会再增大）；可是，衬偏电压是间接加在源-衬底之间的反向电压，它能够或许或许使场感到结的耗尽层厚度进一步展宽，并引发此中的空间电荷面密度增添，从而致使器件的阈值电压VT降落。而阈值电压的降落又将进一步影响到器件的IDS及其全部的机能，比方栅极跨导降落等。 衬底搀杂浓度越高，衬偏电压所引发的空间电荷面密度的增添就越多，则衬偏效应越较着。比方，p阱-CMOS中的n-MOSFET，它的衬偏效应就要比p-MOSFET的严峻很多。
②由于衬偏电压将使场感到结的耗尽层厚度展宽、空间电荷面密度增添，以是，当栅极电压稳定时，衬偏电压就会使沟道中的载流子面电荷密度减小，从而就使得沟道电阻增大，并致使电流减小、跨导降落。 ③当MOSFET在静态任务时，源极电位是不时在变更着的，则加在源-衬底之间的衬偏电压也将响应地跟着而不时变更；这就发生所谓背栅调制感化，即显现出必然JFET的功效。 ④由于衬偏电压会引发背栅调制感化，使得沟道中的面电荷密度跟着源极电位而发生变更，即发生了一种电容效应，这个电容就称为衬偏电容。衬偏电容的显现行将较着地影响到器件的开关速率。
⑤由于MOSFET在加有衬偏电压时，行将增添一种背栅调制感化，从而就额定发生出一个与此背栅调制所对应的交换电阻；因而，这就将使得器件的总输入电阻降落，并致使电压增益降落。以是，减小衬偏效应将有益于进步电压增益。(3)削弱或消弭衬偏效应的办法： ①把源极和衬底短接起来，固然能够或许或许消弭衬偏效应的影响，可是这须要电路和器件布局和制作工艺的撑持，并不是在任何环境下都能够或许或许做获得的。
比方，对p阱CMOS器件，此中的n-MOSFET能够或许或许停止源-衬底短接，而此中的p-MOSFET则否；对n阱CMOS器件，此中的p-MOSFET能够或许或许停止源-衬底短接，而此中的n-MOSFET则否。 ②改良电路布局来削弱衬偏效应。比方，对CMOS中的负载管，若接纳有源负载来取代之，便可降落衬偏调制效应的影响（由于当衬偏效应使负载管的沟道电阻增大时,有源负载即进步负载管的VGS来使得负载管的导电能力加强）。
