Mosfet过流掩护电路

对一个胜利设想的来讲掩护电路是相当主要的。咱们来看看若何用运放打造一个过流掩护电路。

Mosfet过流掩护电路

Mosfet过流掩护经常利用于电源电路中，用于限定电源的输入电流。“过流”这个词是指负载上的电流跨越了电源的供应限定。这是很风险的环境，并且很能够对电源形成侵害。以是工程师们经常利用过流保护电路来将负载与电源的毗连断开，从而掩护二者。

利用运放打造过流掩护

过流掩护电路有很多种；其庞杂水平取决于过流时掩护电路的反映速率有过快。这里咱们来先容利用运放打造的过流掩护电路，该设想能够等闲插手设想中去。该设想插手了可调的过流阈值，同时另有生效时主动重启功效。由于这是一个基于运放的过流保护电路，以是咱们插手了运放作为驱动，这里用的是罕见的LM358。下图为LM358的引脚图。

Mosfet过流掩护电路

上图能够看出，在这个IC内有两个运放通道。但是咱们只要要用到此中的一个。运放须要经由过程MOSFET来闭合（断开）输入负载。这里咱们接纳N通道的MOSFET IRF540N。若是负载电流大于500mA的话，倡议利用适合的MOSFET散热器。以下是IRF540N的引脚图。

Mosfet过流掩护电路

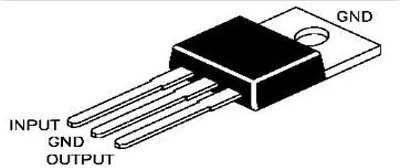

为了给运放和电路供电，还用到了LM7809线性稳压器。这是一个9V 1A的线性稳压器，且输入电压规模广。其引脚图以下

Mosfet过流掩护电路

所需元器件

最少12V的电源

LM358

IRF540N

100uf/25V的电容

散热器

50kΩ电位计

精度1%的1kΩ和100kΩ电阻

1MΩ电阻

1Ω分流电阻，额定功率为2W

Mosfet过流掩护电路

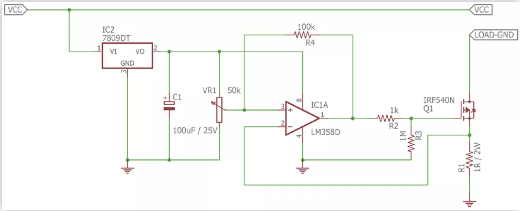

过流掩护电路的设想思绪是如许的，运放来感知电路是不是有过流发生，基于成果咱们驱动MOSFET来将负载与电源相连/断开。电路图以下。

Mosfet过流掩护电路

过流掩护电路的任务道理

能够从上述电路图看出，MOSFET IRF540N在一般与过流环境下节制负载的毗连与关断。但在封闭负载之前，检测到负载电流很主要。而用于检测电流的体例便是经由过程分流电阻R1，这是一个1Ω2W的分流电阻。其丈量电流体例被称为分流电阻检流。

当MOSFET导通时，负载电流从MOSFET的漏极流向源极，最初经由过程分流电阻导向GND。基于负载电流，分流电阻会发生一个压降，如许咱们能够用欧姆定律来停止计较。假定1A的负载电流，则分流电阻上的压降为1V，由于V=I x R。以是将该电压与利用运放时的预设电压比拟，咱们就能够检测到过流并转变MOSFET的状况，从而堵截负载。

运放常被用于数学运算，比方加法，减法和乘法等。但是，这个电路中，LM358的设置装备摆设为比拟器。由图可知，该比拟器会比拟两个值的巨细。第一个值是分流电阻间的压降巨细，第二个值是用可调电阻或电位计RV1天生的预设电压（参考电压）。RV1的感化是分压器。分流电阻间的压降则导入比拟器的反向引脚，而参考电压则毗连到比拟器的同向引脚。

正因如斯，若是感到电压小于参考电压的话，比拟器会在输入天生正电压（靠近比拟器的VCC），反之则为负电压（接地，以是此处为0V）。是以电压充足节制MOSFET的开关。

处置暂态呼应/不变性的题目

但当大负载与电源断开毗连时，刹时的转变会在比拟器上发生一个线性区间，这会形成一个轮回致使比拟器没法一般开关负载，且运放会变得不不变。比方，假定用电位计将1A设置为MOSFET关断的阈值。这时候，比拟器检测到分流电阻间的压降为1.01V，那末比拟器会断开负载。暂态呼应进步了参考电压，迫使比拟器在一个线性区间任务。

处理该题目的最好方法便是在比拟器上利用不变的电源，如许瞬态转变不会影响比拟器的输入电压和参考电压。不只如斯，比拟器上须要插手额定的滞后。在该电路中，咱们利用的是线性稳压器LM7809和滞后电阻R4,100kΩ的电阻。LM7809位比拟器供给了公道的电压，如许电源线上的暂态转变不会影响比拟器。C1,100uF电容则用于输入电压的滤波。

滞后电阻R4将小局部输入导入到运放输入上，从而在低阈值（0.99V）和高阈值（1.01V）间缔造了一个电压差。如许到达阈值后比拟器不会当即转变状况，不只如斯，要使状况从高到低，那末检测电压应低于低阈值（比方0.97V而不是0.99V），而要从低到高，检测电压应高于高阈值（比如1.03而不是1.01）。这会晋升比拟器的不变性，并削减毛病动身的环境。R2和R3则用于节制MOSFET栅极，R3是MOSFET栅极下拉电阻。
