场效应管静态任务点，据场效应管的特色，操纵双极型三极管与场效应管的电极对应干系，即b→G，e→S，c→D，便可在单管共射缩小电路的根本上，组成共源极缩小电路。

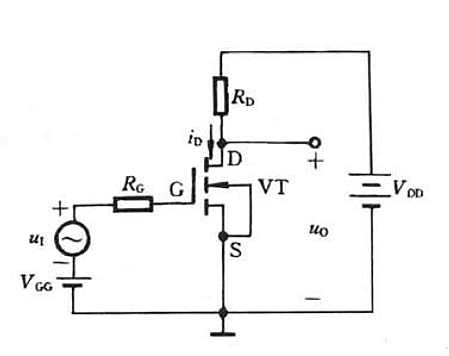

上图是一个由N沟道加强型MOS场效应管组成的单管共源极缩小电路的道理电路图。为了使场效应管任务在恒流区以完成缩小感化，对N沟道加强型MOS管来讲，应知足以下前提：uGS＞UT uDS＞uGS-UT 此中UT为N沟道加强型MOS场效应管的开启电压。
一、静态阐发 为了阐发共源极缩小电路的静态任务点，能够操纵类似预算法或图解法。（一）类似预算法 在上图中，由于MOS场效应管的栅极电流为零，是以电阻RG上不电压降，则当输入电压便是零时 UGSQ＝VGG（2．7．1）由上图可得UDSQ＝VDD－IDQRD（2．7．4）
（二）图解法

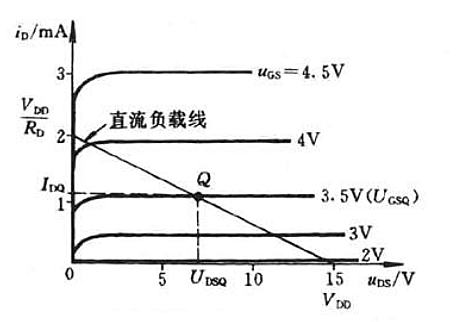

场效应管静态任务点，为了用图解法肯定静态任务点，应先画出直流负载线。由上图电路的漏极回路可列了以下方程：uDS＝VDD－iDRD按照以上方程，在场效应管的输入特征曲线上画出直流负载线，以下图所示。直流负载线与uGS=UGSQ＝VGG的一条输入特征的交点便是静态任务点Q。由图可得静态时的IDQ和UDSQ，见下图。

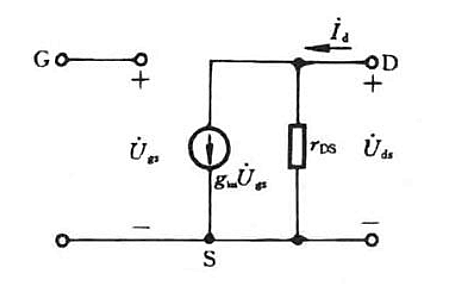

二、静态阐发 一样能够操纵微变等效电路法对场效应管缩小电路停止静态阐发。起首会商场效应管的等效电路。由于漏极电流iD是栅源电压uGS和漏源电压uGS的函数,按照式（2．7．8）可画进场效应管的微变等效电路，以下图所示。图中栅极与源极之间固然有一个电压Ugs，可是不栅极电流，以是栅极是悬空的。D、S之间的电流源gmUgs也是一个受控源，表现了Ugs对Id的节制感化。
等效电路中有两个微变参数：gm和rDS。它们的数值能够按照式（2．7．6）和（2．7．7）中的界说，在场效应管的特征曲线上经由过程作图的体例求得。普通gm的数值约为0.1至20mS。rDS的数值凡是为几百千欧的数目级。当漏极负载电阻RD比rDS小很多，可以为等效电路中的rDS开路。
2．7．2 分压－自偏压式共源缩小电路静态时，栅极电压由VDD经电阻R1、R2分压后供给，静态漏极电流度过电阻RS发生一个自偏压，场效应管的静态偏置电压UGSQ由分压和自偏压的成果配合决议，是以称为分压－自偏压式共源缩小电路。引入源极电阻RS也有利于不变静态任务点，而旁路电容CS必须充足大，以避免影响电压缩小倍数。接入栅极电阻RG的感化是进步缩小电路的输入电阻。
一、静态阐发（一）类似预算法 按照图2．7．7的输入回路可求得 UDSQ＝VDD－IDQ（RD＋RS）（2．7．13）（二）图解法 为了阐发分压－自偏压式共源缩小电路的静态任务点，也可心在场效应管转移特征和漏极特征上操纵作图的体例求解。

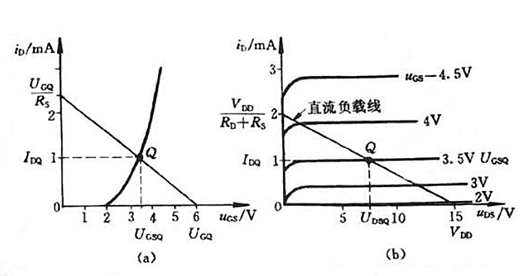

场效应管静态任务点，抒发式可用一条直线表现，见上图（a）。别的，iD与uGS之间又必须知足转移特曲线的纪律，以是两者的交点便是静态任务点Q。按照转移特征上Q点的地位可求得静态的UGSQ和IDQ值，见上图（a）。电路的漏极回路可列出以下方程：uDS＝VDD—iD(RD＋RS)由此可在漏极特征曲线上画出直流负载线，见上图（b）。直流负载线与uGS＝UGSQ一条漏极特征的交点肯定了漏极特征曲线上Q点的地位。由此可找到静态时的UDSQ和IDQ值。

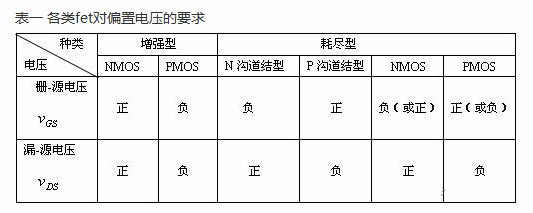

按照场效应管的范例及其特征，为设置适合的静态任务点，在输入回路和输入回路应别离加上适合的直流。表一中列出了各种fet对偏置电压的请求。在现实电路中，常接纳自给偏压电路和分压式偏置电路。
自给栅偏压电路——只能用于耗尽型场效应管

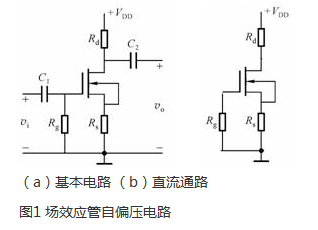

n沟道耗尽型绝缘栅场效应管的自给栅偏压电路如图1（a）所示。其直流通路如图1（b）所示。因栅极电流ig≈0，静态时栅极直流电位vg=0，且耗尽型场效应管即便在vgs=0时也存在导电沟道，以是id流过rs发生的直流压降vgs=vg-vs= -idrs，恰好作为偏置电压。注重这类电路只合用于耗尽型场效应管，而不合用于加强型场效应管。这是由于图e4a20231001z 01中若n沟道耗尽型绝缘栅场效应管换成n沟道加强型绝缘栅场效应管，则因n沟道加强型绝缘栅场效应管请求vgs>;0,而该电路不能供给准确的偏置前提，不合用于加强型场效应管。双极型明显也不能接纳这类偏置电路。
