若何下降mosfet导通压降，Rds（on）是MOS管导通时，D极和S极之间的内生电阻，它的存在会发生压降，以是越小越好。D极与S极间电流Id最大时完整导通。在图中能够看到Vgs=10v完整导通，电阻Rds=5欧摆布，电流Id=500mA（最大，完整导通），发生压降Vds=2.5v。而Vgs=4.5v时，Id=75mA（不是最大，没完整导通），Rds=5.3欧摆布，固然没完整导通，但发生的压降Vds=0.4v最小，比Vgs=10v发生的压降小很多。
对旌旗灯号节制（节制DS极导通接地完成凹凸平）来讲只需电压，不须要电流，以是只需求MOS管导通时发生的压降越小越好，能够使D极的电压间接被拉为靠近0v，是以首选Vgs=4.5v摆布，而不选10v。有些用于旌旗灯号节制的MOS管如2N7002K，Vgs为10V和4.5V时发生的压降差未几，能够按照环境挑选10v或4.5v摆布的导通电压。是以对旌旗灯号节制来讲，准绳上是挑选导通时发生的压降越小越好。
从图中能够看出Vgs为10v和4.5v时，Id为12.4A，都到达最大，都可完整导通。但10v比4.5v的导通电阻小，发生压降小（约莫差0.7v），并且10v的开关速率快，丧失的能量少，开关效力高，以是首选10v。
至于P沟道MOS管，跟N沟道的差未几，它用在旌旗灯号节制方面的很少，首要是用在电源节制如AO4425，G极电压必须低于S极10V以上，也便是Vgs《-10v，能力完整导通（Rds= 9 mΩ摆布）。
以下图
总结：若何下降mosfet导通压降，旌旗灯号节制利用的MOS管，只需电压，不须要电流，请求导通时发生的压降Vds最小，首选Vgs=4.5v摆布，对旌旗灯号节制来讲，准绳上是挑选导通时发生的压降越小越好。电源节制利用的MOS管，既要电压也要电流，请求完整导通，请求Id最大，发生的压降Vds最小，首选Vgs=10v摆布。
MOS管与普通晶体三极管是差别的。它是电压节制元件，它是栅极电压节制的是S-D极间的体电阻。在栅极施加差别的电压，源-漏极之间就会有电阻的变更，这便是MOS管的任务道理。栅极电压对应在器件S-D极的电阻变更曲线能够查器件手册。按照MOS管的这个特征，既能够挑选将MOS管作缩小器任务，也能够挑选作为开关任务。
1、差别耐压的MOSFET的导通电阻散布
差别耐压的MOSFET，其导通电阻中各部分电阻比例散布也差别。如耐压30V的MOSFET，其内涵层电阻仅为 总导通电阻的29%，耐压600V的MOSFET的内涵层电阻则是总导通电阻的96.5%。由此能够揣度耐压800V的MOSFET的导通电阻将几近被外 延层电阻占有。欲取得高阻断电压，就必须接纳高电阻率的内涵层，并增厚。这便是惯例高压MOSFET布局所致使的高导通电阻的底子缘由。
2、下降高压MOSFET导通电阻的思绪
增添管芯面积虽能下降导通电阻，但本钱的进步所支出的价格是贸易品所不许可的。引入多数载流子导电虽能下降导通压降，但支出的价格是开关速率的下降并呈现拖尾电流，开关消耗增添，落空了MOSFET的高速的长处。

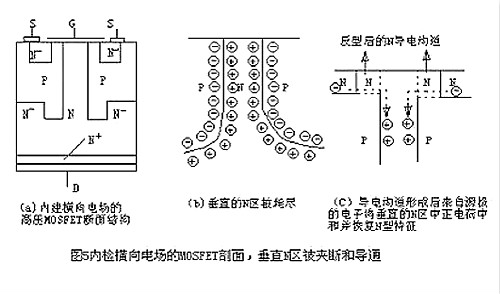

以上两种方法不能下降高压MOSFET的导通电阻，所剩的思绪便是若何将阻断高电压的低搀杂、高电阻率地区和导电通道的高搀杂、低电阻率分隔处理。如除导通时低搀杂的高耐压内涵层对导通电阻只能起增大感化外并无其余用处。如许，是不是能够将导电通道以高搀杂较低电阻率完成，而在MOSFET关断时，设法使这个通道以某种体例夹断，使全部器件耐压仅取决于低搀杂的N-内涵层。基于这类思惟，1988年INFINEON推出内建横向电场耐压为600V的 COOLMOS，使这一设法得以完成。内建横向电场的高压MOSFET的剖面布局及高阻断电压低导通电阻的表示图如图3所示。
与惯例MOSFET布局差别，内建横向电场的MOSFET嵌入垂直P区将垂直导电地区的N区夹在中间，使MOSFET关断时，垂直的P与N之间成立横向电场，并且垂直导电地区的N搀杂浓度高于其内涵区N-的搀杂浓度。
当VGS＜VTH时，因为被电场反型而发生的N型导电沟道不能构成，并且D，S间加正电压，使MOSFET外部PN结反偏构成耗尽层，并将垂直导电的N 区耗尽。这个耗尽层具备纵向高阻断电压，如图3（b）所示，这时候器件的耐压取决于P与N-的耐压。是以N-的低搀杂、高电阻率是必需的。
当CGS＞VTH时，被电场反型而发生的N型导电沟道构成。源极区的电子经由过程导电沟道进入被耗尽的垂直的N区中和正电荷，从而规复被耗尽的N型特征，是以导电沟道构成。因为垂直N区具备较低的电阻率，因此导通电阻较惯例MOSFET将较着下降。
若何下降mosfet导通压降，经由过程以上阐发能够看到：阻断电压与导通电阻别离在差别的功效地区。将阻断电压与导通电阻功效分隔，处理了阻断电压与导通电阻的抵触，同时也将阻断时的外表PN结转化为埋葬PN结，在不异的N-搀杂浓度时，阻断电压还可进一步进步。
